스프링 하중-변위 그래프 읽기: 초기 하중과 강성 구분
스프링 하중-변위 그래프에서 힘이 큰 제품이 항상 강성이 큰 것은 아닙니다. 같은 기울기의 곡선도 초기 하중이 다르면 위아래 위치가 달라집니다. 이 글에서는 직접 구성한 가상 데이터를 사용해 F/x와 ΔF/Δx가 왜 다른지 살펴보고, 실제 시험 자료를 읽기 전에 물어야 할 조건을 정리합니다.
1. 스프링 하중-변위 그래프의 원점 정의

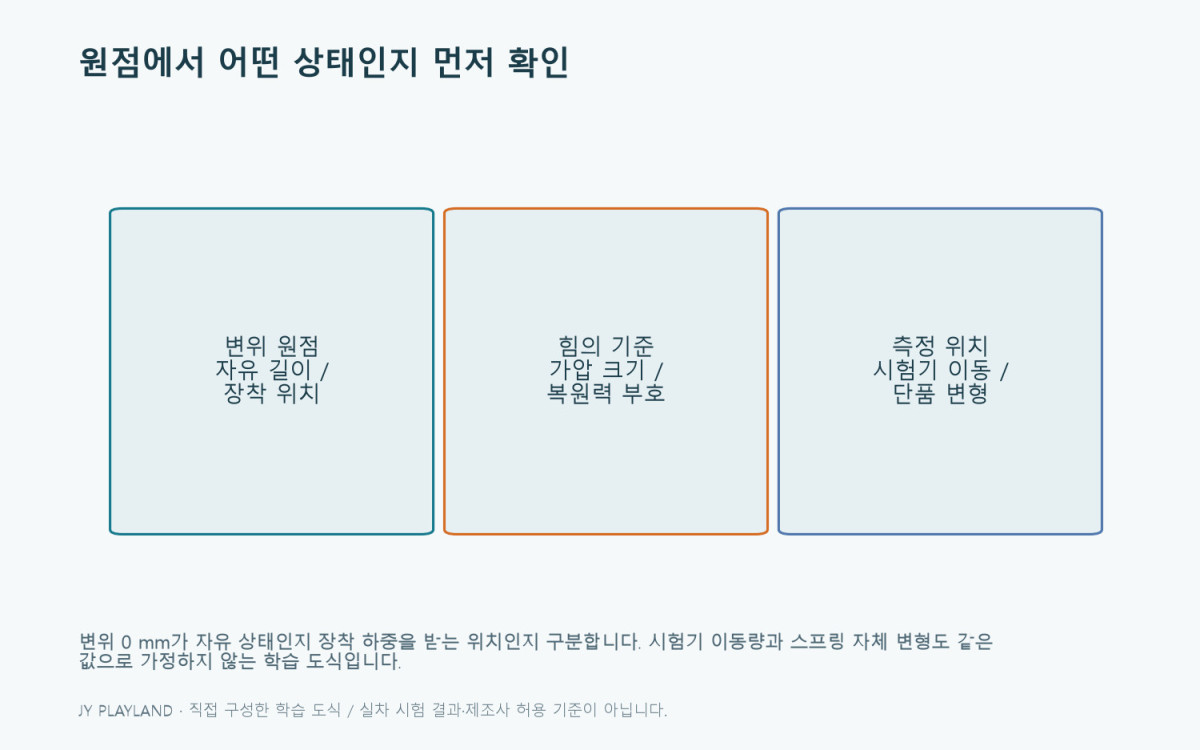

가로축이 압축 변위 x(mm), 세로축이 외부에서 가하는 압축 힘 F(N)라고 가정합니다. 자유 길이에서 0 mm인지 이미 장착 하중을 받는 위치에서 0 mm인지에 따라 같은 x라도 실제 스프링 길이는 달라집니다. 스프링 하중-변위 그래프의 축 이름과 원점 정의를 확인하기 전에 곡선을 겹치지 않습니다.
힘의 부호도 자료마다 다를 수 있습니다. 스프링의 복원력 방향을 표시하면 변위와 반대 부호가 될 수 있고, 시험기의 압축 하중 크기를 표시하면 양수로 나타낼 수 있습니다. 이 글에서는 압축 힘의 크기를 양수로 표현합니다.
시험기 전체의 변위와 스프링 자체 변형량이 같은지도 확인합니다. 지그와 다른 부품의 변형까지 포함되면 측정된 곡선은 스프링 단품만의 특성과 다를 수 있습니다. 자료에 방법이 없으면 구분 불가로 기록하세요.
2. 같은 강성에 초기 하중만 다른 가상 곡선

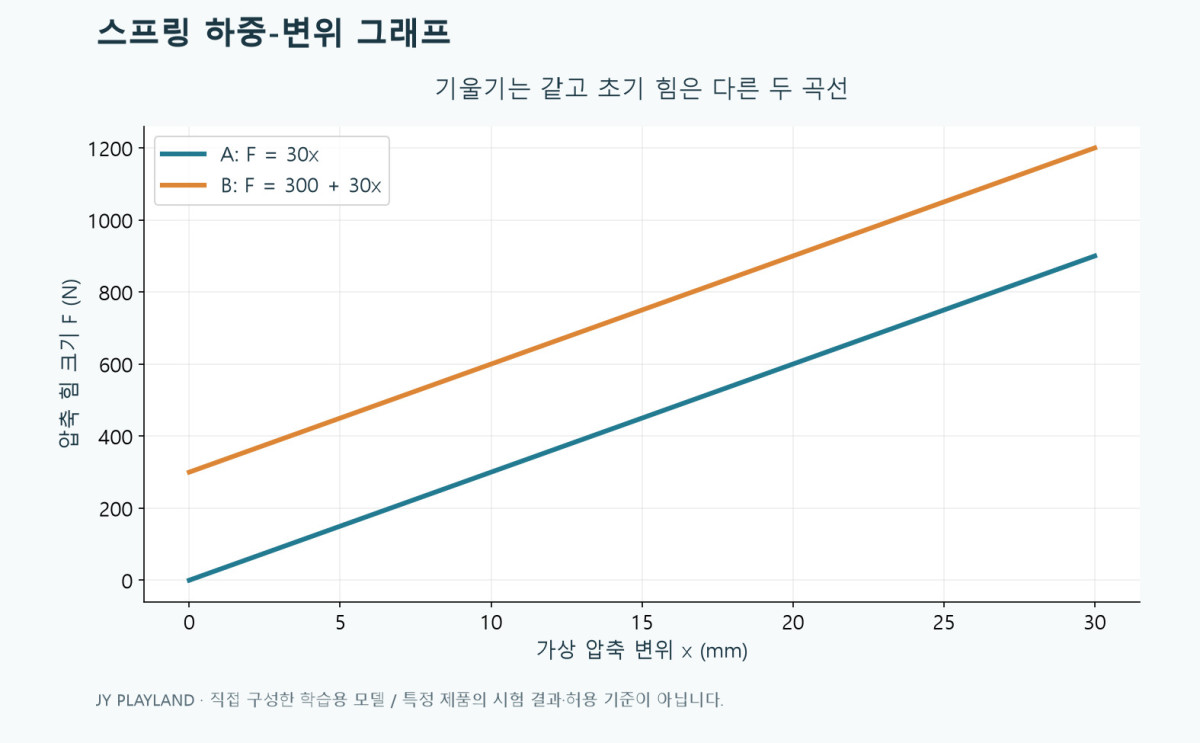

곡선 A를 F=30x, B를 F=300+30x로 둡니다. x=10 mm일 때 A의 힘은 300 N, B는 600 N입니다. 두 힘이 두 배 차이 난다고 B의 강성이 두 배라고 할 수는 없습니다. 두 곡선 모두 추가 변위 1 mm당 힘이 30 N 증가합니다.

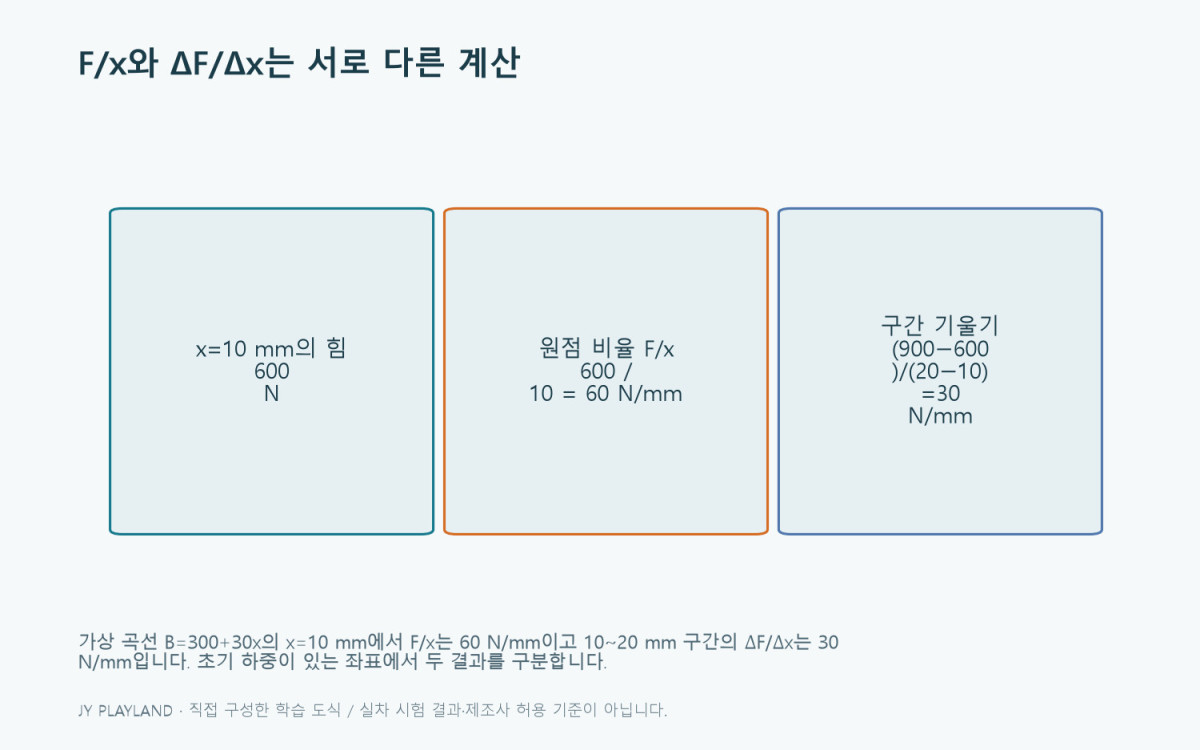

x=10 mm와 20 mm의 두 점을 이용하면 A는 (600−300)/(20−10)=30 N/mm입니다. B는 (900−600)/(20−10)=30 N/mm입니다. 반면 B의 10 mm 위치에서 F/x는 600/10=60 N/mm로 계산됩니다. 이 값에는 원점에서의 300 N이 섞여 있습니다.
B의 식에서 절편 300 N은 이 가상 좌표의 x=0 위치에 걸린 힘입니다. 실제 제품의 자유 길이나 장착 초기 압축을 이 식만으로 확정할 수는 없습니다. 선형 관계를 다른 변위까지 연장해 얻은 영점도 실물의 접촉·유효 구간 밖일 수 있습니다.
| 변위 x | A: F=30x | B: F=300+30x |
|---|---|---|
| 0 mm | 0 N | 300 N |
| 10 mm | 300 N | 600 N |
| 20 mm | 600 N | 900 N |
| 10~20 mm 기울기 | 30 N/mm | 30 N/mm |
3. 스프링 하중-변위 그래프에서 구간 강성 계산

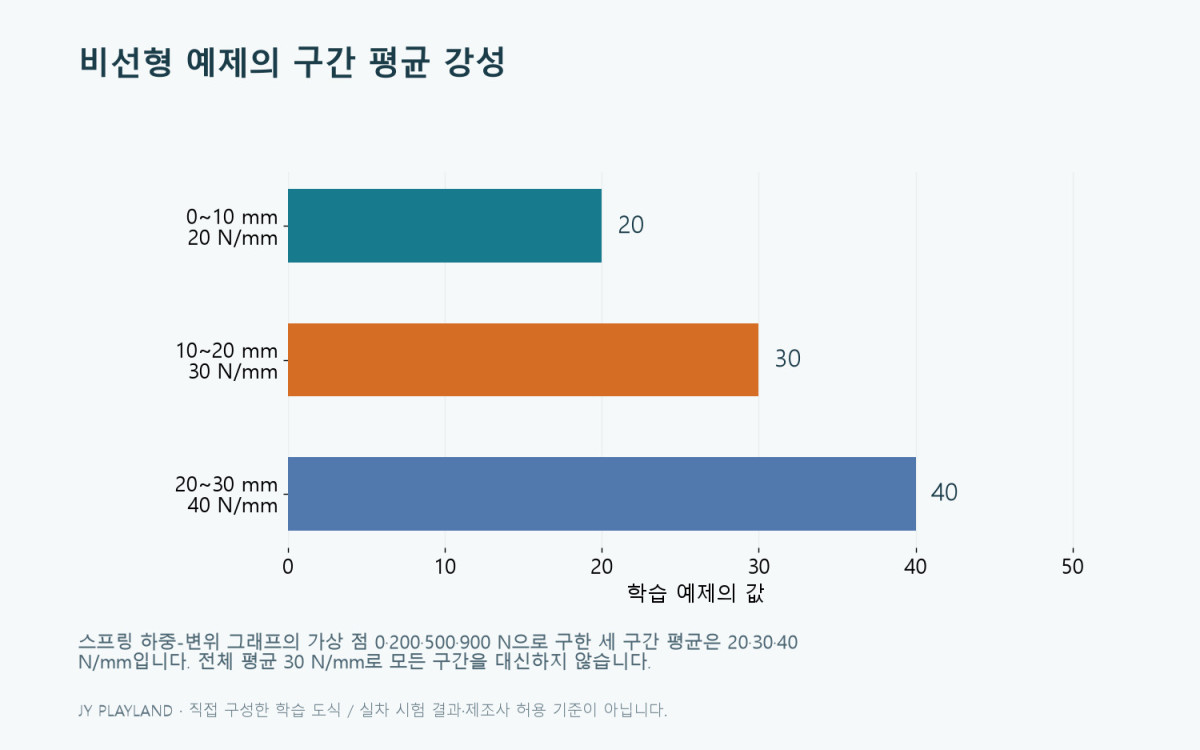

비선형 예제로 x가 0, 10, 20, 30 mm일 때 힘을 0, 200, 500, 900 N으로 둡니다. 각 구간 평균 강성은 20, 30, 40 N/mm입니다. 0~30 mm 전체의 평균은 30 N/mm지만 처음 구간과 마지막 구간을 그대로 대표하지 않습니다.
두 점을 연결한 기울기는 그 구간의 평균 강성입니다. 특정 점에서 아주 작은 변화에 대응하는 접선 강성은 충분히 세밀한 주변 자료와 분석 방법이 필요합니다. 데이터 간격이 큰 표에서 접선값을 정밀하게 얻었다고 표현하지 않습니다.
그래프가 아래로 내려오는 방향에서도 같은 경로를 따르는지 확인합니다. 왕복 곡선의 차이에는 마찰, 재료의 이력과 측정 조건 등이 관여할 수 있습니다. 한 번의 상승 곡선만으로 모든 반복 조건을 설명하지 않습니다.
4. 시험 속도와 조건을 같은 줄에 기록하기
동일한 시료라도 온도, 변위 속도, 반복 이력과 지그 조건이 달라지면 결과가 달라질 수 있습니다. 특히 고무나 다른 탄성 요소의 곡선을 코일 스프링과 같은 방식으로 해석할 때는 시험 조건이 무엇인지 살펴야 합니다.
첫 번째 가압 곡선인지 반복 후 곡선인지, 대표 곡선인지 개별 시료의 원데이터인지도 구분합니다. 자료에 없는 평균·표준편차를 추정해서 채우지 않습니다. 그래프의 선 두 개가 서로 다르다고 제조 공차 위반으로 판단하려면 정해진 기준과 방법이 필요합니다.
일반적인 자동차 사용자가 직접 스프링을 압축해 곡선을 만들 필요는 없습니다. 저장 에너지와 장비 안정성 문제가 있는 작업입니다. 공개 제품 자료의 조건을 읽고 공급사나 정비 전문가에게 부족한 정보를 요청하는 자료로 사용하세요.
5. 스프링 하중-변위 그래프를 비교 문장으로 정리
“B가 더 단단하다” 대신 “제시된 10~20 mm 구간에서 A와 B의 평균 기울기는 모두 30 N/mm이고, 같은 변위의 힘은 B가 300 N 크다”라고 적으면 무엇을 비교했는지가 분명해집니다. 원점이 같은지 확인하지 못했다면 그 한계도 문장에 넣습니다.
그래프를 다른 단위로 옮길 때는 두 축을 각각 변환합니다. x를 mm에서 m로 바꾸면 기울기 숫자가 1,000배 커질 수 있지만 물리적 강성이 커진 것은 아닙니다. 축 단위를 고정한 뒤 계산하고 필요할 때 결과를 환산합니다.
마지막에는 적용할 수 있는 범위를 적습니다. 시험된 구간 안의 평균 강성을 비교했다는 것과 차량 승차감이 좋아진다는 결론은 서로 다른 단계입니다. 휠레이트·타이어·감쇠와 작동 여유에 관한 정보도 필요합니다.
6. 독자 확인 문제: 어떤 값을 비교했나요?
가상 곡선 C가 5 mm에서 450 N, 15 mm에서 750 N이라면 구간 평균 강성은 (750−450)/10=30 N/mm입니다. 15 mm에서 F/x를 계산하면 50 N/mm가 나옵니다. 두 숫자의 이름과 사용 구간을 다르게 붙여 보세요.
왜 x=0에서 F/x를 계산할 수 없을까요? 분모가 0이기 때문입니다. 이런 원점에서 강성을 알고 싶다면 주변의 힘 변화와 변위 변화 또는 적절한 곡선 모델을 사용해야 합니다.
예제 표에서 구한 30 N/mm를 실차 스프링 교환 기준으로 사용하지 않습니다. 필요한 것은 해당 제품의 실제 자료와 차량별 지침입니다. 이 글에서 제공하는 것은 그래프의 축과 기울기를 정확히 읽는 연습입니다.
| 항목 | 자료에 남길 내용 | 미확인일 때 |
|---|---|---|
| 변위 원점 | 자유/장착/시험기 기준 | 곡선 직접 비교 보류 |
| 힘 부호 | 복원력/가압 하중 정의 | 방향부터 문의 |
| 계산 구간 | 두 점과 ΔF/Δx | 한 숫자로 전체 대표 금지 |
| 시험 조건 | 온도·속도·반복·지그 | 자료 제공자에 확인 |
이어서 읽기
검산 질문: 평균 강성이 답하는 범위를 적었나요?
스프링 하중-변위 그래프의 검토 문장에는 계산에 쓴 두 점과 구간을 함께 적습니다. 전체 평균 30 N/mm만 남기지 말고, 첫 구간 20 N/mm와 마지막 구간 40 N/mm도 해당 범위에 붙여 두세요. 이렇게 기록하면 다른 사람이 전체값과 구간값을 구분해 재계산할 수 있습니다.
장착 위치의 초기 하중이 다른 자료를 비교할 때는 원점 정의도 요청합니다. 축을 임의로 평행 이동한 그림으로 자유 길이가 같다고 결론 내리지 않습니다. 공개 자료가 설명한 범위를 넘어선 연장은 학습용 가정으로 표시하고 실측 곡선과 분리합니다. 기울기 비교와 차량 적용 판단은 필요한 자료가 다르므로 각각의 확인 질문을 남깁니다.
참고 자료와 작성 범위
참고 자료는 단위와 기본 원리를 확인하는 데 사용했습니다. 계산 숫자, 비교표와 그림은 이 글을 위해 직접 구성한 예제입니다. 특정 차량의 안전 판정·제조사 승인 사양을 제공하지 않습니다. 실제 점검과 작업에는 해당 차량의 설명서·정비 지침과 전문가 확인을 우선합니다.
