부싱 히스테리시스 읽기: 하중·변위 루프와 에너지 소산 계산

부싱 히스테리시스는 같은 변위에서도 누르는 과정과 되돌아오는 과정의 힘이 달라지는 현상입니다. 하중과 변위를 한 바퀴 그렸을 때 나타나는 루프를 읽으면, 변형을 얼마나 강하게 저항하는지와 한 주기 동안 에너지를 얼마나 소산하는지를 구분할 수 있습니다. ‘딱딱한 부싱은 진동도 잘 없앤다’는 식의 한 문장으로는 두 특성을 설명하기 어렵습니다.

이 글은 부품 시험 그래프를 읽기 위한 교육 자료입니다. 계산에 사용하는 힘과 변위는 직접 만든 가상 데이터이며, 특정 차량의 정상 범위나 교체 기준을 뜻하지 않습니다. 실제 부품 시험을 수행했다고 주장하지 않으며, 회사나 고객사의 비공개 자료를 사용하지 않았습니다.

1. 히스테리시스 그래프에는 진행 방향이 있다

가로축을 변위 x, 세로축을 외부에서 부품에 가한 힘 F로 정하겠습니다. 변위를 늘리는 경로를 로딩, 처음 위치로 되돌리는 경로를 언로딩이라고 부릅니다. 이상적인 손실 없는 탄성 모델에서는 되돌아올 때 같은 선을 따라갑니다. 반면 두 경로가 갈라지면 같은 x에서도 서로 다른 F가 나타납니다.

중요한 것은 그래프가 단순한 점들의 모음이 아니라 시간 순서를 가진다는 점입니다. 변위가 2 mm인 점이 두 번 나타났다면, 한 번은 더 누르는 중이고 다른 한 번은 되돌아오는 중일 수 있습니다. 두 힘을 평균해 하나의 점으로 합치면 중간 경향은 볼 수 있어도 원래의 히스테리시스 정보는 사라집니다.

고무 부싱의 응답에는 현재 변위뿐 아니라 변형 이력과 시간 조건도 관계합니다. MTS의 탄성체 동특성 시험 설명은 하중·변위 관계, 히스테리시스와 동강성을 함께 측정할 대상으로 구분합니다. 한 종류의 숫자만으로 부싱의 모든 역할을 대표하기 어렵다는 출발점입니다.

축의 부호도 확인해야 합니다. 시험 보고서가 부품의 반력을 표시하면 외부에서 가한 힘과 부호가 반대일 수 있습니다. 루프를 도는 방향만 보고 에너지가 생성된다고 판단하지 말고, 힘이 누구에게 작용하는지와 변위의 양의 방향을 맞추어야 합니다. 이하 예제는 외부 힘과 같은 방향의 변위를 양수로 사용합니다.

2. 같은 2 mm에서 힘이 달라지는 가상 예시

변위를 0에서 4 mm까지 늘린 다음 0으로 되돌리는 닫힌 주기를 생각하겠습니다. 아래 표에서 로딩은 위에서 아래로, 언로딩은 아래에서 위로 진행합니다. 표의 행 순서를 그대로 읽으며 언로딩 힘도 더하면 경로의 방향을 잃으므로, 계산할 때는 입력과 반환을 나누어 봅니다.

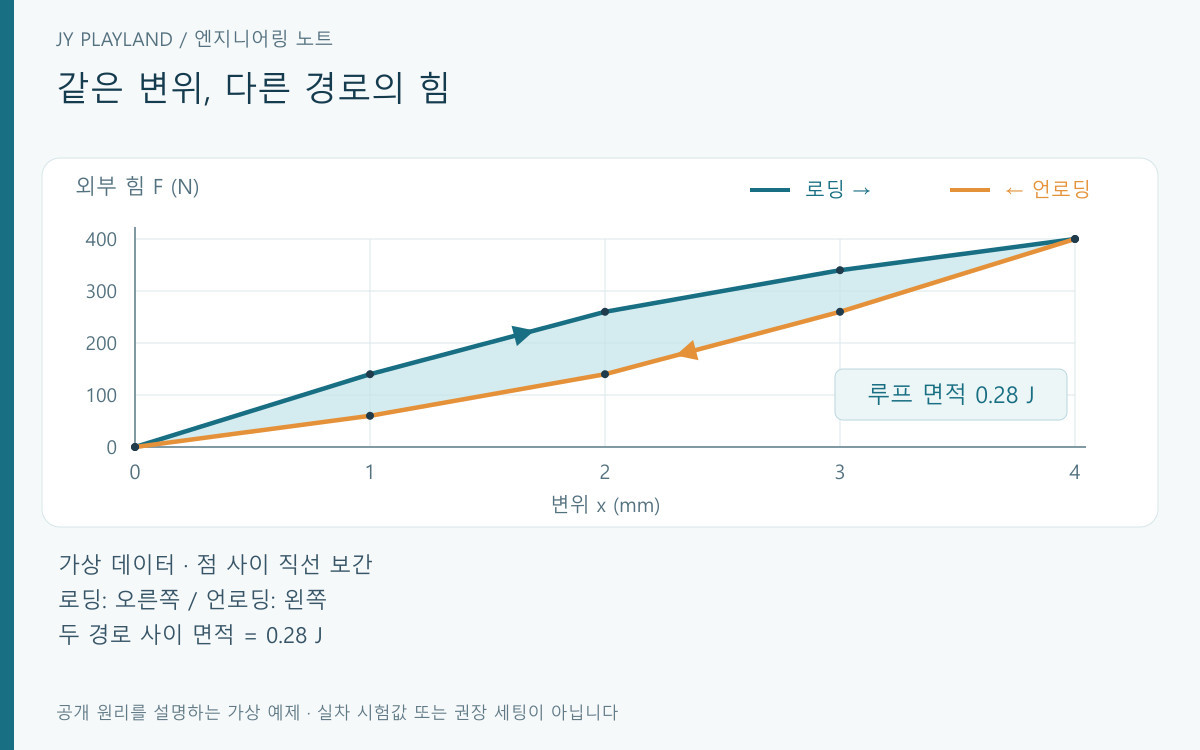

변위 2 mm에서는 누르는 중에 260 N, 돌아오는 중에 140 N입니다. 두 값의 차이 120 N은 그 위치에서 히스테리시스 루프의 세로 폭을 나타냅니다. 그러나 120 N 자체가 소산 에너지는 아닙니다. 에너지는 변위 구간 전체에 걸친 힘 차이를 더해야 하므로, 힘과 길이의 곱으로 계산해야 합니다.

또한 최대 힘 400 N이 같다고 두 경로가 같다는 뜻도 아닙니다. 시작점과 끝점만 기록하면 사이에서 벌어진 차이를 놓칩니다. 반대로 중간 한 점의 차이만으로 전체 루프의 면적을 알 수도 없습니다. 히스테리시스를 비교하려면 적어도 주기의 경로와 변위 범위가 함께 제시되어야 합니다.

3. 히스테리시스 루프 면적을 에너지로 계산한다

힘이 이동 방향으로 작용할 때 작은 구간의 일은 힘과 변위 변화의 곱입니다. 힘이 구간 안에서 직선으로 바뀐다고 가정하면, 양 끝 힘의 평균에 구간 길이를 곱할 수 있습니다. 위 가상 데이터는 점 사이를 직선으로 정의했으므로 사다리꼴 면적의 합이 이 모델의 정확한 계산값입니다.

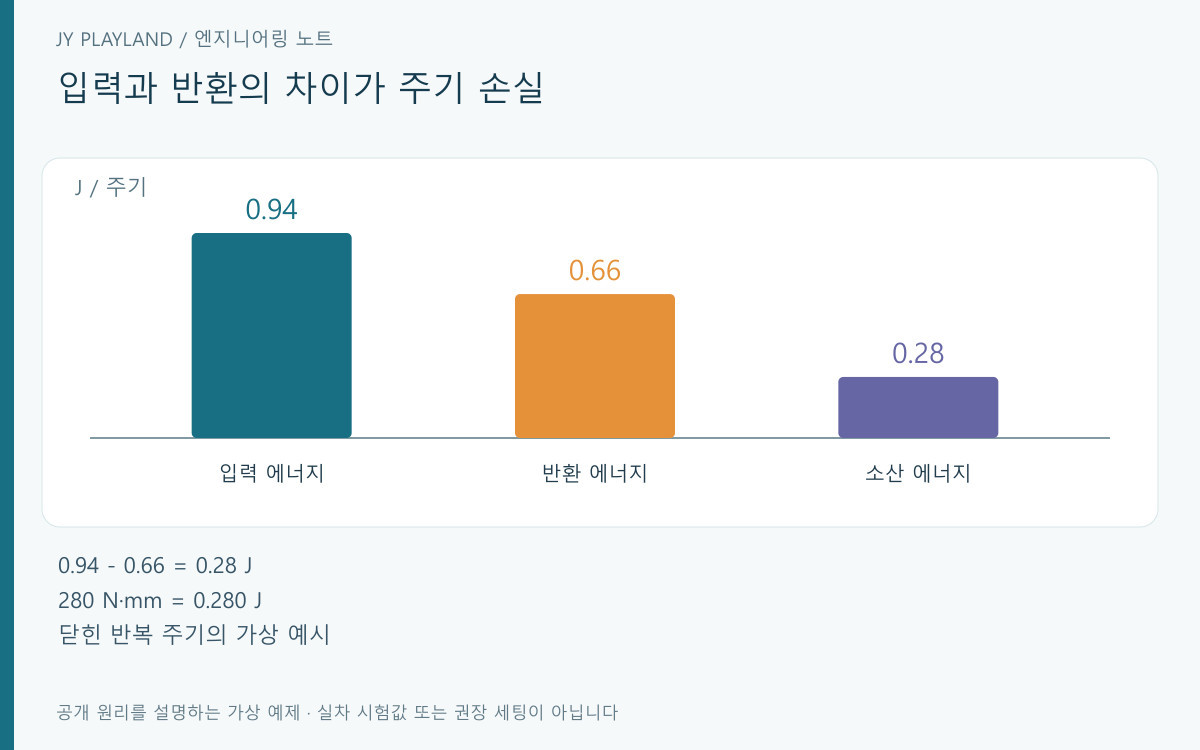

로딩의 첫 구간은 (0 + 140) ÷ 2 × 1 = 70 N·mm입니다. 이어지는 세 구간은 200, 300, 370 N·mm이므로 입력한 일의 합계는 940 N·mm입니다. 언로딩 곡선 아래의 면적 크기는 같은 방법으로 30 + 100 + 200 + 330 = 660 N·mm입니다. 실제 언로딩에서는 변위가 감소하므로 외부 힘이 한 일의 부호는 음수입니다.

한 주기의 순입력은 940 − 660 = 280 N·mm입니다. 1 mm는 0.001 m이고 1 N·m는 1 J이므로, 280 N·mm = 0.280 J가 됩니다. ‘밀리미터’를 ‘미터’로 바꾸지 않고 280 J라고 쓰면 천 배의 오류가 생깁니다. 힘 축이 kN인지 N인지도 같은 단계에서 확인합니다.

히스테리시스의 두 곡선 차이를 직접 적분해도 결과는 같습니다. 구간별 차이 면적은 40, 100, 100, 40 N·mm이고 합계는 280 N·mm입니다. 입력에서 반환을 빼는 방법과 루프 사이 면적을 더하는 방법이 일치하면 계산과 단위의 독립적인 검산이 됩니다.

이 해석은 한 주기 뒤에 같은 상태로 돌아오는 안정된 반복 응답을 전제로 합니다. 시작과 끝에서 변형 상태가 달라지거나 잔류 변형이 누적되면, 순입력 전체를 동일한 반복 주기의 손실로 읽을 수 없습니다. COMSOL의 점탄성 감쇠 설명도 힘·변위 루프와 에너지 소산의 관계를 보여 줍니다.

4. 강성이 같아도 손실은 달라질 수 있다

예제의 두 끝점을 잇는 할선 기울기는 400 ÷ 4 = 100 N/mm입니다. 이것은 선택한 두 점 사이의 강성을 나타내는 한 가지 표현입니다. 로딩 중간의 국소 기울기, 언로딩의 기울기, 주기 운동에서 얻은 동강성이 모두 이 값과 같다는 뜻은 아닙니다.

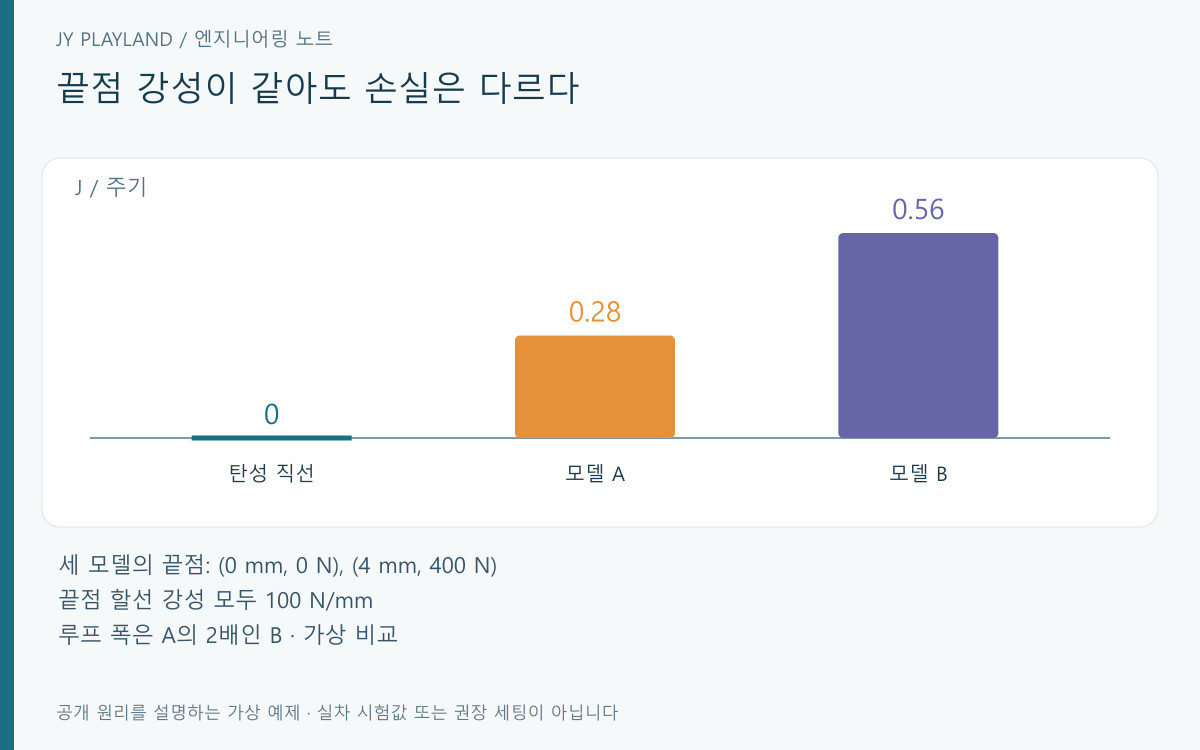

비교용으로 F = 100x인 손실 없는 직선을 그리면 시작점과 끝점은 같지만 닫힌 면적은 0입니다. 앞의 루프를 모델 A라고 하고, 중심선에서 위아래로 벌어진 폭을 두 배로 만든 루프를 모델 B라고 해 보겠습니다. B의 로딩 힘은 0, 180, 320, 380, 400 N이고, 언로딩 힘은 0, 20, 80, 220, 400 N입니다.

세 모델은 끝점 기준 할선 강성이 모두 100 N/mm입니다. 그러나 주기당 소산 에너지는 직선 모델 0 J, A 0.28 J, B 0.56 J로 다릅니다. 따라서 같은 강성이라는 설명에 시험 방법과 히스테리시스 정보가 빠져 있으면, 반복 운동에서의 특성을 충분히 비교할 수 없습니다.

기울기를 읽는 기초는 스프링 하중·변위 그래프 설명에서 확인할 수 있습니다. 그 글의 한 경로 아래 면적과 이 글의 닫힌 경로 사이 면적을 구분해야 합니다. 에너지 단위와 탄성 저장량의 출발점은 스프링 에너지와 일의 관계에서 이어집니다.

5. 저장 성분과 손실 성분은 무엇을 뜻하는가

작은 진폭의 정상상태 정현파 운동을 선형 점탄성 모델로 설명할 때는 동적 응답을 저장 성분과 손실 성분으로 나눌 수 있습니다. 변위와 같은 위상의 힘 성분을 저장 강성 K′, 위상이 90도 어긋난 성분을 손실 강성 K″로 표현합니다. 이 정의는 임의의 큰 비선형 히스테리시스 루프에 그대로 대입하는 만능 공식은 아닙니다.

두 강성의 단위는 모두 N/mm이며 손실계수 tan δ = K″ ÷ K′는 무차원입니다. 재료 자료에서는 G′와 G″처럼 전단 탄성률을 사용할 수 있는데, 그 단위는 Pa입니다. 부품 형상과 구속 조건을 거치지 않고 재료의 탄성률 수치를 완성된 부싱의 강성 수치와 직접 비교하면 안 됩니다.

COMSOL의 점탄성 주파수 영역 설명은 저장·손실 탄성률과 그 비율을 구분합니다. 실제 부품 성적서에서는 ‘동강성’이 응답 크기의 비인지, 저장 성분인지, 다른 계산 방식인지 정의를 확인해야 합니다. 명칭이 같아도 출력 방식이 다르면 숫자가 직접 대응하지 않을 수 있습니다.

선형 정현파 모델에서 변위의 한쪽 진폭을 X라고 하면 한 주기 손실은 πK″X²입니다. K″를 N/mm, X를 mm로 넣으면 결과는 N·mm가 됩니다. 여기서 X는 최고점과 최저점 사이의 전체 폭이 아닙니다. 전체 폭을 진폭 자리에 넣으면 제곱 때문에 네 배의 결과를 얻습니다. 앞의 꺾은선 예제에 이 식을 억지로 맞추는 대신, 모델의 가정이 일치할 때만 사용해야 합니다.

6. 히스테리시스는 주파수·온도·진폭과 함께 읽는다

부싱의 반복 응답은 시험 조건에 따라 달라질 수 있습니다. 주파수는 반복 속도를, 진폭은 움직이는 범위를, 평균 변위나 초기 하중은 반복 운동의 중심 상태를 나타냅니다. 온도와 변형 방향도 함께 기록해야 합니다. 이 가운데 여러 항목이 동시에 달라지면 관찰한 차이를 어느 하나의 영향으로 분리하기 어렵습니다.

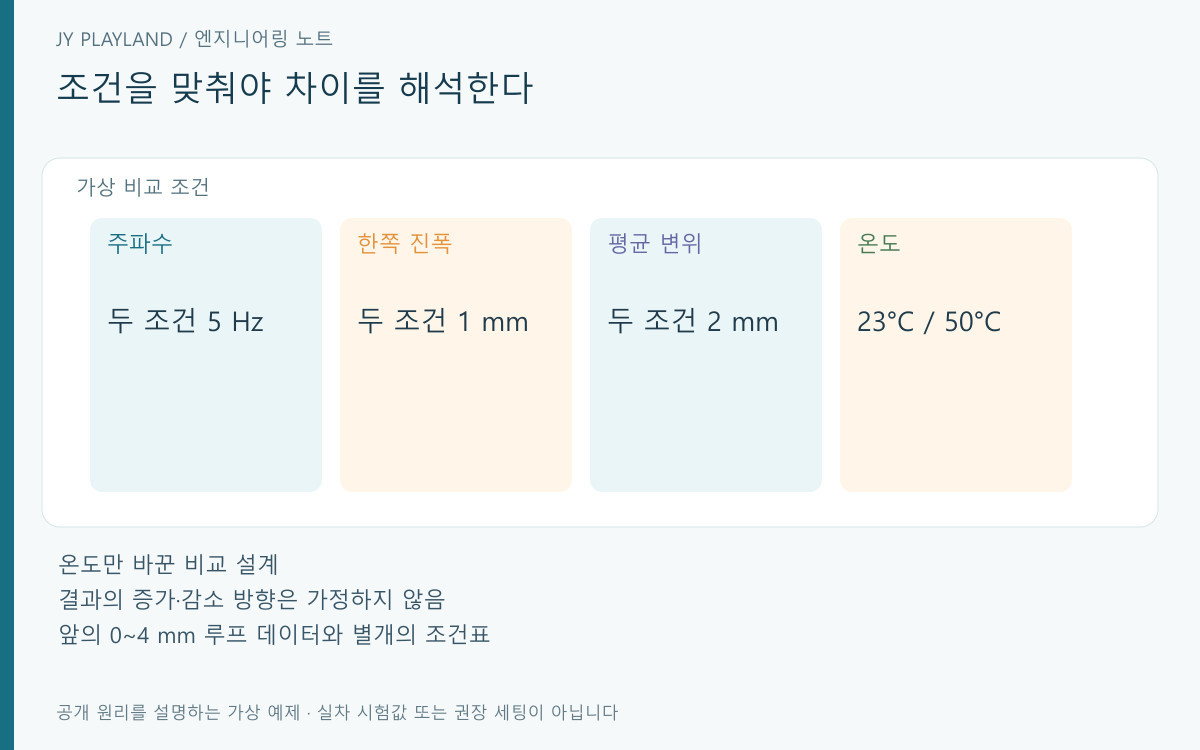

아래 도식은 결과를 예측하는 그래프가 아니라 히스테리시스 비교 조건의 예입니다. 두 시험의 주파수와 진폭, 평균 위치를 같게 하고 온도만 달리하면 온도 변화에 대한 비교 질문을 만들 수 있습니다. 그래도 순서 효과와 시편 상태를 확인해야 하며, 이 조건만으로 어느 쪽의 손실이 더 커질지는 정하지 않습니다.

TA Instruments의 선형 점탄성 영역 설명은 선형적으로 해석할 수 있는 진폭 범위도 온도와 주파수에 따라 달라질 수 있음을 다룹니다. 따라서 한 조건에서 얻은 선형 모델을 더 큰 진폭이나 다른 온도에 적용하기 전에, 그 모델이 유효한 범위를 확인해야 합니다.

에너지와 전력도 구분합니다. 주기당 손실이 0.28 J로 유지된다는 별도 가정 아래 5 Hz로 반복하면 평균 소산 전력은 0.28 × 5 = 1.4 W입니다. 이것은 단위 검산용 예시입니다. 실제로 주파수가 바뀌면 루프 면적도 바뀔 수 있으므로, 한 번의 면적 측정에 주파수만 곱해 모든 조건의 발열을 예측하지 않습니다.

7. 관찰 기록은 곡선과 조건을 함께 보존한다

시험 결과를 받을 때는 이미지 파일만 보관하기보다 축의 정의와 원시 데이터의 주기 구분을 함께 확인하는 편이 좋습니다. 서로 다른 주기의 앞부분과 뒷부분을 이어 붙이면 실제로 존재하지 않은 루프가 만들어질 수 있습니다. 히스테리시스 면적을 계산하기 전에 한 주기의 시작과 끝을 어떻게 정했는지 알아야 합니다.

시간에 따라 영점이 이동하거나 주기마다 히스테리시스 면적이 변하면 평균값 하나만 제시하지 않습니다. 변화의 순서와 범위를 함께 보여 주어야 재료 응답의 변화인지 계측 조건의 변화인지 검토할 수 있습니다. 또한 힘과 변위 채널의 시간 정렬이 틀어지면 위상 관계와 면적도 달라질 수 있으므로 계측 설정을 확인할 이유가 생깁니다.

8. 큰 루프가 곧 좋은 부싱이라는 뜻은 아니다

히스테리시스 면적이 크면 해당 조건에서 주기당 순소산 에너지가 크다는 설명은 가능합니다. 그러나 이것만으로 실내 소음, 조향 응답, 내구성까지 우수하다고 결론 내릴 수는 없습니다. 부싱은 여러 방향의 하중을 지지하면서 진동 전달에도 관여하므로, 어떤 방향과 주파수의 응답이 필요한지 먼저 정해야 합니다.

측정 루프에는 재료의 점탄성뿐 아니라 마찰, 연결부의 움직임 또는 시험 장치의 영향이 섞일 수도 있습니다. 따라서 루프가 넓어졌다는 관찰 하나를 특정 고장 원인과 일대일로 연결하지 않습니다. 차량 전체에서 부싱의 역할을 연결해 보려면 하체 NVH 전달경로 설명을 함께 읽는 것이 도움이 됩니다.

좋은 히스테리시스 보고서는 힘의 크기, 변위의 범위, 입력과 반환의 차이, 시험 조건을 한 문서에서 확인할 수 있게 합니다. 이 네 가지가 정리되면 ‘강성 100 N/mm’와 ‘주기당 손실 0.28 J’가 서로 다른 질문에 답하는 수치임을 분명히 설명할 수 있습니다.

공개 참고 자료

• MTS, Elastomer Dynamic Characterization: 부싱·마운트의 힘·변위, 히스테리시스와 동강성 시험.
• COMSOL, Reducing Vibrations with Viscoelastic Structural Dampers: 힘·변위 루프와 소산의 관계.
• COMSOL, Viscoelasticity in the Frequency Domain: 저장·손실 탄성률과 손실계수.
• TA Instruments, Temperature and Frequency Trends of the Linear Viscoelastic Region: 선형 해석 범위와 시험 조건.

자료 확인: 2026년 10월 19일. 표의 수치와 에너지 비교는 원리 설명을 위해 작성한 가상 예시입니다.
