진동 RMS와 피크값 읽기: 같은 최대값인데 수치가 달라지는 이유

RMS는 진동 신호를 제곱하고 평균한 뒤 제곱근을 구한 값입니다. 최대값 하나와 달리 선택한 시간 구간의 여러 값을 함께 반영합니다. 자동차 하체의 진동 기록에서 숫자 옆에 RMS, Peak, Peak-to-Peak가 섞여 있다면 먼저 표시 기준을 맞춰야 합니다. 같은 신호라도 어떤 기준을 고르느냐에 따라 숫자가 달라지므로 큰 수치가 적힌 자료가 반드시 더 심한 진동을 뜻하지는 않습니다.

이 글은 네 개의 숫자로 시작해 정현파, 짧은 사건, 측정 구간, 평균값 제거의 차이를 차례로 계산합니다. 모든 데이터는 정의를 이해하기 위해 직접 만든 가상 예제입니다. 실제 차량 시험 결과나 고장 판정 기준이 아니며, 계산된 가속도를 승차감의 좋고 나쁨이나 사람의 노출 한계로 바로 해석하지 않습니다.

평균·피크·RMS는 서로 다른 질문에 답합니다

가속도 신호를 예로 들면 산술평균은 부호를 그대로 더해 평균합니다. 위쪽을 양의 방향으로 정했다면 아래쪽 값은 음수입니다. 위아래가 대칭인 진동은 계속 움직이더라도 산술평균이 0이 될 수 있습니다. 따라서 평균이 0이라는 결과만으로 진동이 없었다고 말할 수 없습니다. 반대로 평균이 0이 아닌 이유도 반드시 진동이 강해서인 것은 아닙니다.

측정기에서 Peak라고 부르는 값이 항상 절대 피크인지는 설명서를 확인해야 합니다. 양의 최대값만 표시하거나, 정현파라는 가정 아래 다른 지표를 환산한 값을 표시할 수도 있습니다. 비교표를 만들 때에는 약어를 그대로 복사하는 데 그치지 말고 실제 측정값인지 환산값인지 적어 두세요. 숫자의 자리수가 많아도 표시 방식이 다르면 정밀한 비교가 되지 않습니다.

Brüel & Kjær의 진동 측정 입문 자료는 피크, 피크 대 피크, RMS를 구분하여 설명합니다. 여기서는 이러한 정의를 바탕으로 작은 숫자 배열을 직접 만들어 계산 과정을 보여 줍니다. 가속도, 속도, 변위 중 어떤 물리량을 사용했는지도 함께 표시해야 합니다. 같은 약어라도 m/s²와 mm/s를 서로 비교할 수는 없습니다.

네 값으로 RMS 계산하기

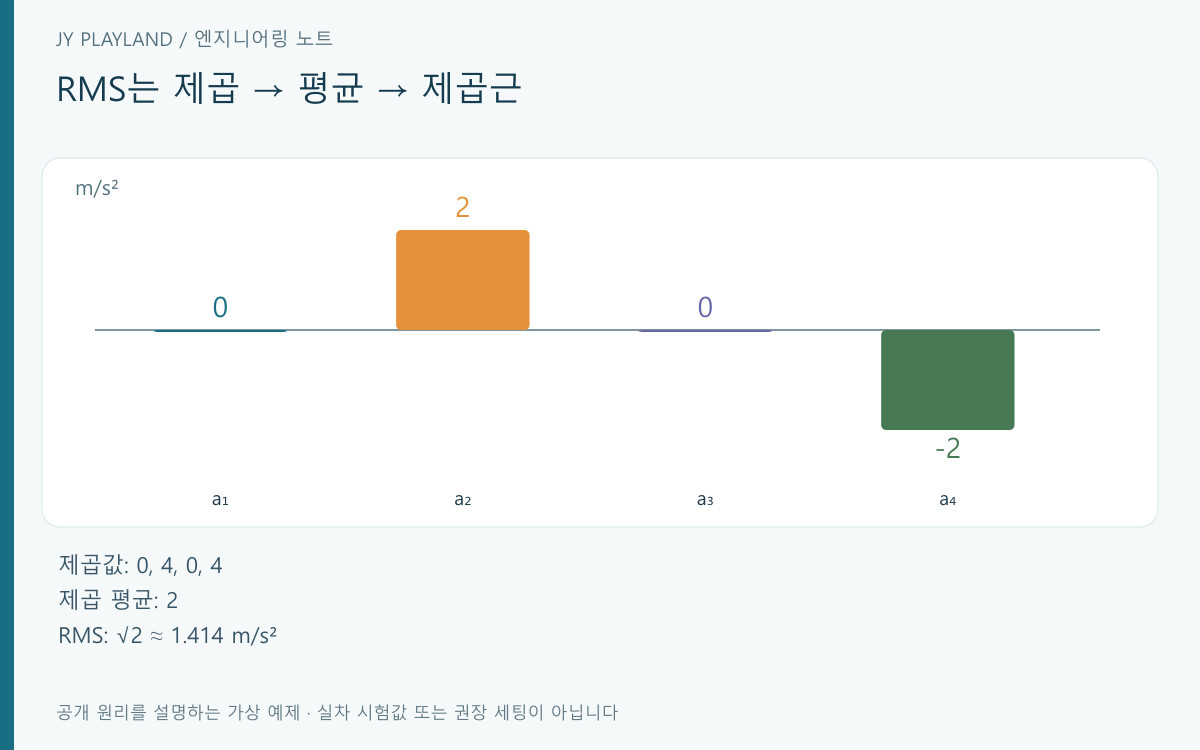

일정한 시간 간격으로 얻은 가상 가속도 값이 0, 2, 0, −2 m/s²라고 하겠습니다. 네 값의 산술평균은 0입니다. 절대 피크는 2 m/s²이며 피크 대 피크는 2 − (−2) = 4 m/s²입니다. 이 작은 표에서 세 표시의 숫자가 이미 서로 달라집니다. 음수를 빼는 연산을 음수끼리 더하는 것으로 읽지 않도록 주의합니다.

제곱값은 차례대로 0, 4, 0, 4가 됩니다. 이들의 평균은 8 ÷ 4 = 2이고 제곱근은 √2 ≈ 1.414 m/s²입니다. 계산 중 제곱된 가속도의 단위는 m²/s⁴이고, 마지막 제곱근에서 원래 가속도 단위로 돌아옵니다. 중간의 제곱 평균 2에 바로 m/s²를 붙이면 결과와 중간값을 혼동하게 됩니다.

N개 값을 a₁부터 aₙ까지 적으면 식은 RMS = √[(a₁² + a₂² + … + aₙ²)/N]입니다. 각 자료가 같은 시간 간격을 대표한다는 조건을 사용했습니다. 간격이 제각각인 자료라면 단순히 값의 개수로 나누는 방식이 시간 평균과 같지 않을 수 있습니다. 앱이 저장한 시각 간격이 일정한지 모르면, 계산 방법보다 먼저 자료 형식을 확인해야 합니다.

표의 네 값이 실제 연속 파형의 꼭짓점을 모두 담았다는 보장도 없습니다. 관측 사이에 더 큰 순간값이 있었을 수 있습니다. 이 예제의 2 m/s²는 주어진 네 값 안에서의 피크입니다. 관측되지 않은 시간을 포함한 진짜 최대값까지 확정한 것은 아닙니다. RMS와 피크를 계산할 때에도 원자료의 수집 조건이 결과의 범위를 정합니다.

정현파의 0.707 관계가 성립하는 조건

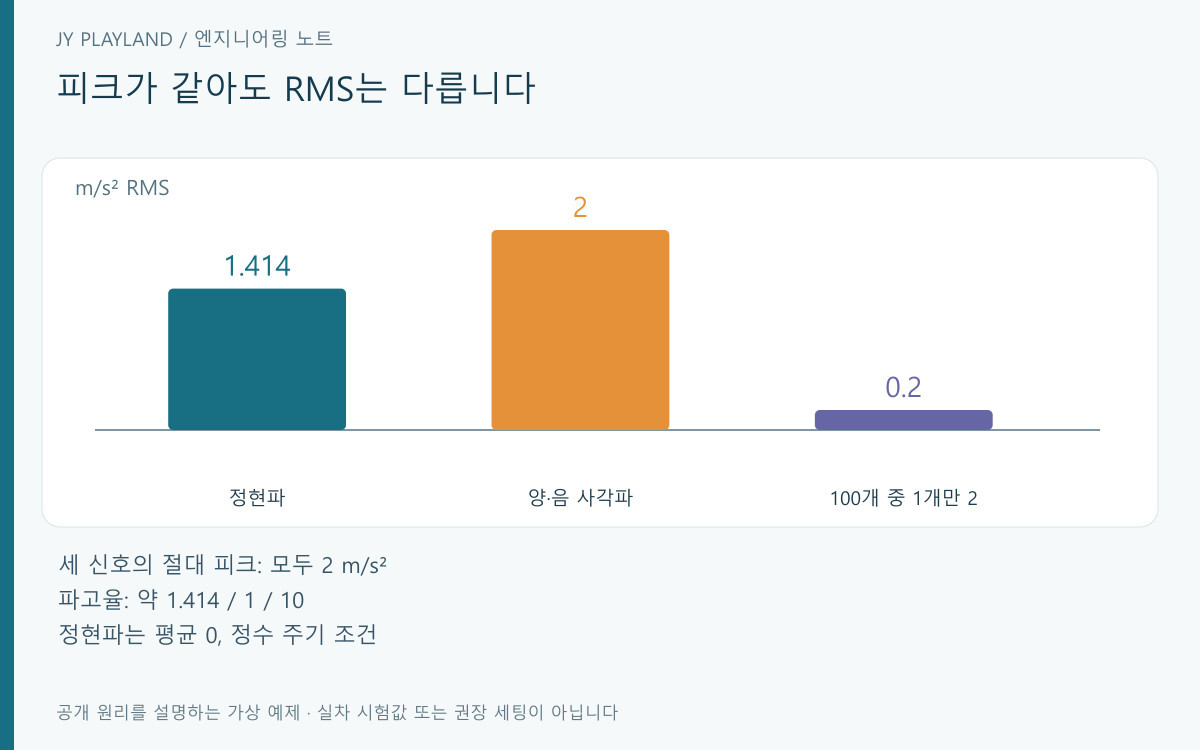

평균이 0인 이상적인 정현파를 정수 개의 주기 동안 계산하면 RMS = 피크 / √2입니다. 진폭이 2 m/s²라면 약 1.414 m/s²가 됩니다. 이때 피크 대 피크는 4 m/s²입니다. 진동 설명에서 자주 만나는 0.707은 1/√2의 근삿값으로, 모든 노면 입력에 적용하는 보편적인 환산 계수가 아닙니다.

가령 절댓값이 계속 2인 이상적인 양·음 사각파는 제곱값이 항상 4입니다. 따라서 그 RMS는 2 m/s²로 피크와 같습니다. 정현파와 최대 크기는 같아도 시간에 따른 값의 분포가 다르기 때문에 결과가 달라집니다. 실제 도로의 불규칙한 신호를 정현파로 가정하여 피크에 0.707을 곱하면 틀릴 수 있는 이유가 여기에 있습니다.

마지막 행은 연속적인 충격 파형을 모델링한 것이 아니라 계산 원리를 보여 주는 이산 자료입니다. 제곱합이 4이고 100으로 나눈 뒤 제곱근을 구하면 0.2입니다. 세 행을 승차감 순위로 읽지 마세요. 주파수, 지속 시간, 좌석과 신체의 응답, 실제 파형을 포함하지 않았습니다. 표가 설명하는 것은 최대값과 구간 전체의 크기 요약이 같지 않다는 사실입니다.

최대값이 같아도 달라지는 파고율

파고율 또는 크레스트 팩터는 같은 구간의 절대 피크를 RMS로 나눈 비입니다. 단위가 같은 두 값을 나누므로 단위가 없습니다. NI의 Order Analysis Toolkit 매뉴얼도 피크와 실효값의 비로 정의합니다. 이 비를 쓰기 전에는 두 숫자가 같은 센서, 같은 처리 과정, 같은 기록 구간에서 나온 것인지 확인합니다.

앞의 정현파에서는 2 ÷ 1.414 ≈ 1.414입니다. 절댓값이 일정한 사각파는 2 ÷ 2 = 1입니다. 한 값만 2인 100개 배열은 2 ÷ 0.2 = 10입니다. 피크는 모두 같은데 파고율은 다릅니다. 높은 비율은 해당 구간에서 큰 순간값이 전체적인 수준에 비해 두드러졌음을 보여 줄 수 있지만, 그 순간값이 충격인지 센서 오류인지는 이 비만으로 구분되지 않습니다.

측정값이 모두 0이면 분모도 0이므로 파고율을 계산할 수 없습니다. 거의 0인 구간에서는 아주 작은 잡음 하나가 비율을 크게 만들 수도 있습니다. “파고율이 크다”라는 문장만으로 부품 손상이나 위험을 단정하기보다 원래 시간 파형과 센서의 측정 범위를 확인해야 합니다. 피크의 실제 크기 없이 비율만 저장하면 작은 신호의 불안정성을 놓칠 수 있습니다.

기록 길이가 달라지면 같은 사건의 RMS도 달라집니다

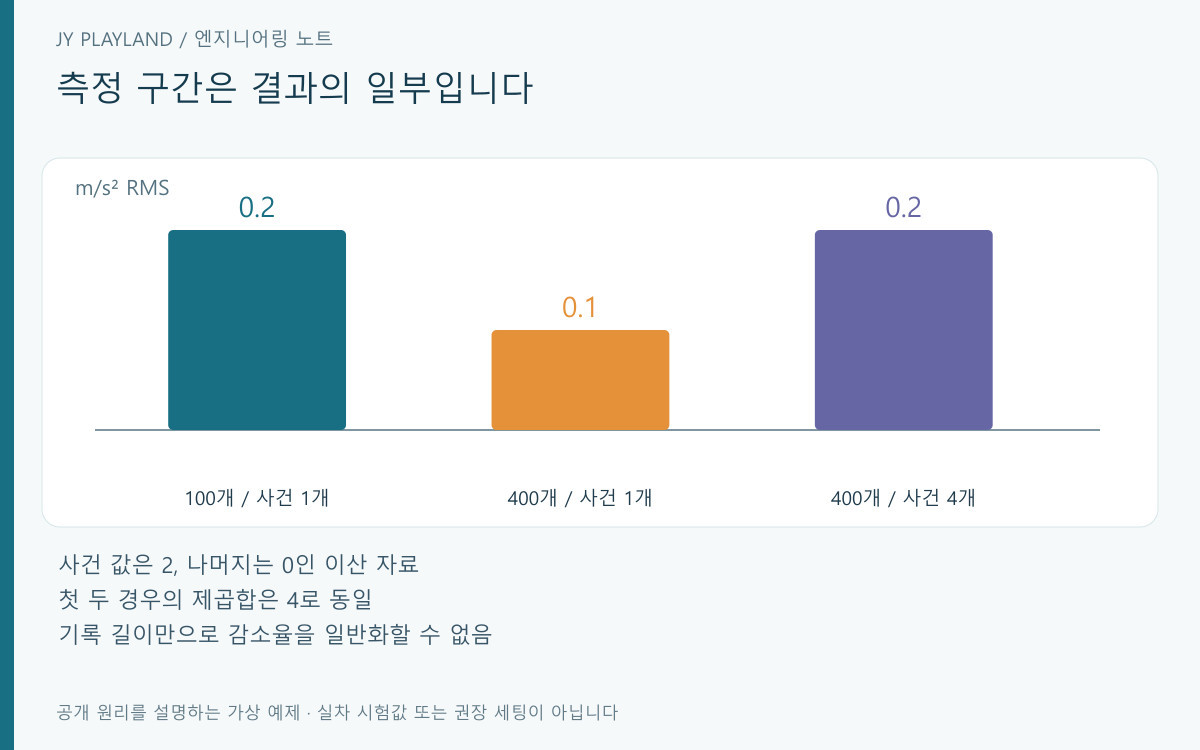

100개 자료 중 한 값이 2이고 나머지는 0인 예제의 뒤에 0을 300개 더 붙여 보겠습니다. 피크와 제곱합은 그대로지만 전체 개수는 400이 됩니다. 새 RMS는 √(4/400) = 0.1 m/s²입니다. 값은 절반으로 줄었지만 가장 큰 순간값이 작아진 것은 아닙니다. 선택한 구간에 조용한 부분을 더 포함했기 때문입니다.

반대로 같은 피크 사건 네 개를 포함하는 400개 배열이라면 제곱합은 16이고 RMS는 √(16/400) = 0.2 m/s²입니다. 사건 한 개를 긴 구간에 넣는 경우와 사건이 같은 비율로 반복되는 경우를 구별해야 합니다. “측정 시간이 네 배이면 항상 절반”이라고 외우면 안 됩니다. 줄어드는 관계는 앞의 예제처럼 제곱합이 고정되어 있을 때에만 성립합니다.

자동차 기록에서도 단차 직전과 직후를 포함한 짧은 구간과, 그 사건을 포함하는 긴 도로 구간을 비교하면 이런 문제가 생길 수 있습니다. 실제 데이터에는 기저 진동과 잡음도 있으므로 표처럼 정확히 절반이 되지는 않습니다. 보고서에는 시작·종료 시각과 구간을 선택한 기준을 남기세요. 결과가 작게 보이는 구간을 나중에 골라 비교하는 방식은 변경 효과를 과장할 수 있습니다.

고정 길이의 창을 계속 옮겨 계산하는 이동 RMS와 전체 기록 한 번의 RMS도 다릅니다. 전자는 시간에 따라 바뀌는 곡선이 되고, 후자는 전체를 대표하는 한 숫자가 됩니다. 이동 결과의 최대값을 전체 평균 결과와 비교하지 않도록 항목 이름을 구체적으로 적습니다. 창의 길이와 겹침 정도는 결과 곡선의 매끄러움과 사건 표시 방식에 영향을 줄 수 있습니다.

평균을 제거한 RMS와 원자료의 RMS를 구분합니다

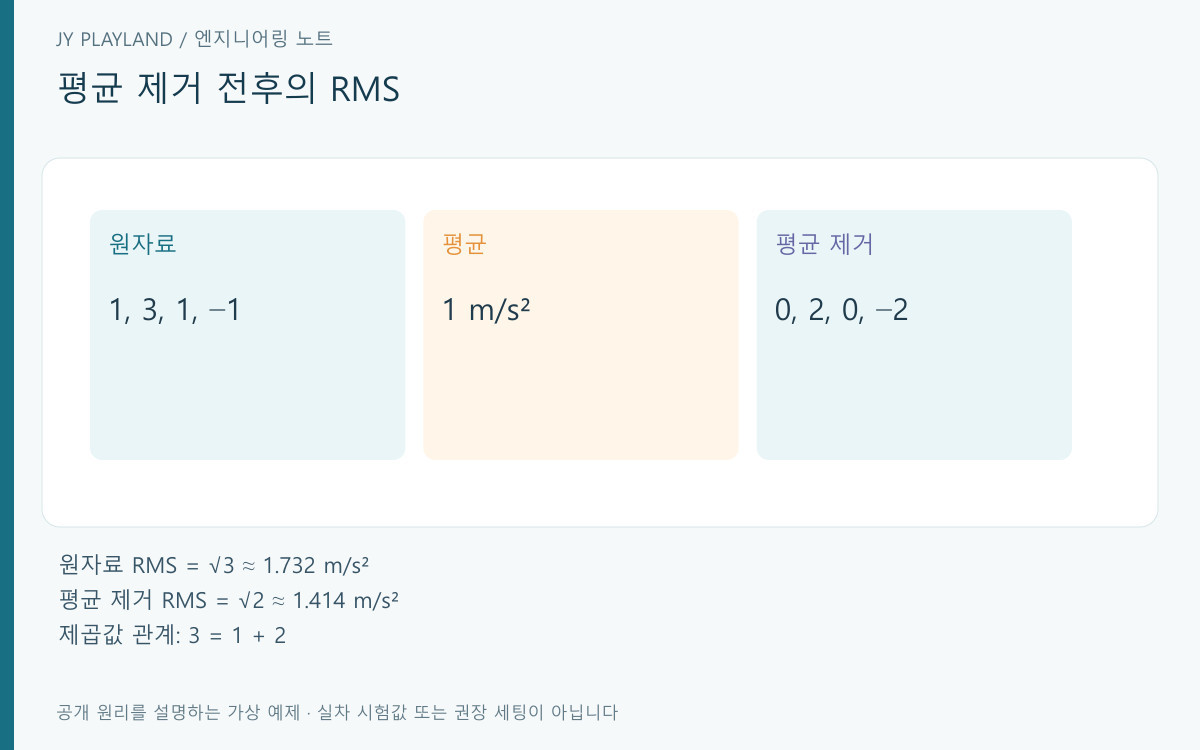

첫 예제 0, 2, 0, −2에 모든 값마다 1을 더하면 1, 3, 1, −1이 됩니다. 산술평균은 1이고 제곱합은 12입니다. 원자료의 RMS는 √(12/4) = √3 ≈ 1.732 m/s²입니다. 반면 각 값에서 평균 1을 빼면 원래 배열로 돌아가므로 평균 제거 뒤에는 약 1.414 m/s²입니다.

같은 유한 배열에 대해 개수 N으로 나누는 정의를 사용하면 원자료 RMS² = 평균² + 평균 제거 RMS²가 성립합니다. 이 예제에서는 3 = 1 + 2입니다. 통계 프로그램의 표준편차가 N−1로 나누는 표본 정의인지도 확인해야 합니다. 같은 “표준편차”라는 이름을 보고 평균 제거 결과와 무조건 같다고 쓰면 분모 차이로 숫자가 어긋날 수 있습니다.

실제 가속도계에서는 센서 종류, 중력 성분, 장착 방향, 바이어스와 필터 설정 때문에 평균의 의미가 복잡해집니다. 단순히 평균을 빼는 처리가 모든 중력 영향을 없애거나 올바른 동적 가속도를 보장하는 것은 아닙니다. 센서가 회전하거나 기울어지면 축에 투영되는 성분도 달라질 수 있습니다. 자료를 받았을 때에는 원신호인지, 평균 제거인지, 고역 통과 필터를 적용했는지 물어보는 편이 정확합니다.

두 보고서의 숫자를 비교하기 전에 맞출 조건

RMS는 계산식이 같아도 입력 신호가 달라지면 의미가 달라집니다. 왼쪽 좌석 레일의 수직 가속도와 오른쪽 너클의 횡가속도는 같은 차량에서 얻었다는 이유만으로 직접 비교할 수 없습니다. 측정 위치, 방향, 고정 방법과 센서 대역폭이 결과에 영향을 줄 수 있습니다. NI의 가속도계 측정 안내는 이러한 센서 선정과 장착 조건을 확인할 때 참고할 수 있습니다.

세 축의 값을 하나로 합칠 때도 규칙을 확인해야 합니다. 같은 시간 구간의 축별 제곱값을 더하는 방식과, 각 축의 피크를 더하는 방식은 서로 다른 계산입니다. 축별 최대값은 서로 다른 시각에 발생했을 수도 있습니다. 사람의 승차감이나 노출을 평가하는 특정 표준에는 주파수 가중과 방향별 계수 등 별도 절차가 있을 수 있으므로, 단순 합성값을 표준 평가 결과로 부르지 않습니다.

결과를 과장하지 않는 기록 예시

가상의 자료 A가 0.40, B가 0.32 m/s²라고 하겠습니다. 같은 지표와 조건이라면 상대 변화는 (0.32−0.40)/0.40 = −0.20, 즉 20% 감소입니다. 여기서 “승차감이 20% 좋아졌다”는 결론은 나오지 않습니다. 계산으로 확인한 것은 선택한 가속도 지표의 변화입니다. 피크, 주파수 분포, 반복 시험의 차이와 운전자의 체감은 따로 검토해야 합니다.

쓸 수 있는 문장은 “같은 위치·방향·분석 구간·필터 조건에서 수직 가속도 RMS가 0.40에서 0.32 m/s²로 감소했다. 반복 시험의 산포와 피크 변화는 별도 확인이 필요하다”입니다. 조건이 서로 달랐다면 그 차이도 문장에 남깁니다. 측정하지 않은 값을 추정해서 빈칸을 채우지 말고, 확인하지 못한 항목은 미확인으로 표시하세요.

원시 자료를 보관할 수 있다면 결과 숫자만 남기는 것보다 시작·종료 시각, 단위, 센서 위치를 함께 보관하는 편이 재검토에 유리합니다. 그래프의 세로축 자동 확대가 달라지면 시각적인 인상도 달라집니다. 같은 축 범위에서 비교한 그림과 원래 숫자를 함께 확인하세요. 기록을 얻기 위한 위험한 재현 주행이나 운전 중 기기 조작은 피하고, 이상 진동이 생겼다면 안전한 정차와 전문 점검을 우선합니다.
