축하중 계산: 같은 짐도 적재 위치에 따라 앞뒤 배분이 달라지는 이유
축하중 계산에서는 추가한 짐의 무게뿐 아니라 앞뒤 차축 사이의 위치도 중요합니다. 같은 100 kg이라도 앞 차축에서 얼마나 떨어져 놓였는지에 따라 앞뒤에 더해지는 하중이 달라집니다. 이 글은 평탄한 노면의 단순 정적 모델을 사용해 추가분을 계산하고, 차량의 허용 적재량과 구분하는 방법을 설명합니다.
1. 축하중 계산의 힘·모멘트 평형
앞 차축을 x=0, 뒤 차축을 x=L로 둡니다. 추가 하중의 작용 위치는 앞 차축에서 거리 a이고 추가 무게는 W입니다. 추가 앞축 반력 ΔR_f와 뒤축 반력 ΔR_r의 합은 W가 되어야 합니다.
앞 차축에 대한 모멘트 평형은 ΔR_r×L=W×a입니다. 따라서 뒤축 추가분은 W a/L, 앞축 추가분은 W(L−a)/L입니다. 두 값을 더하면 W가 되어 힘 평형으로 검산할 수 있습니다.

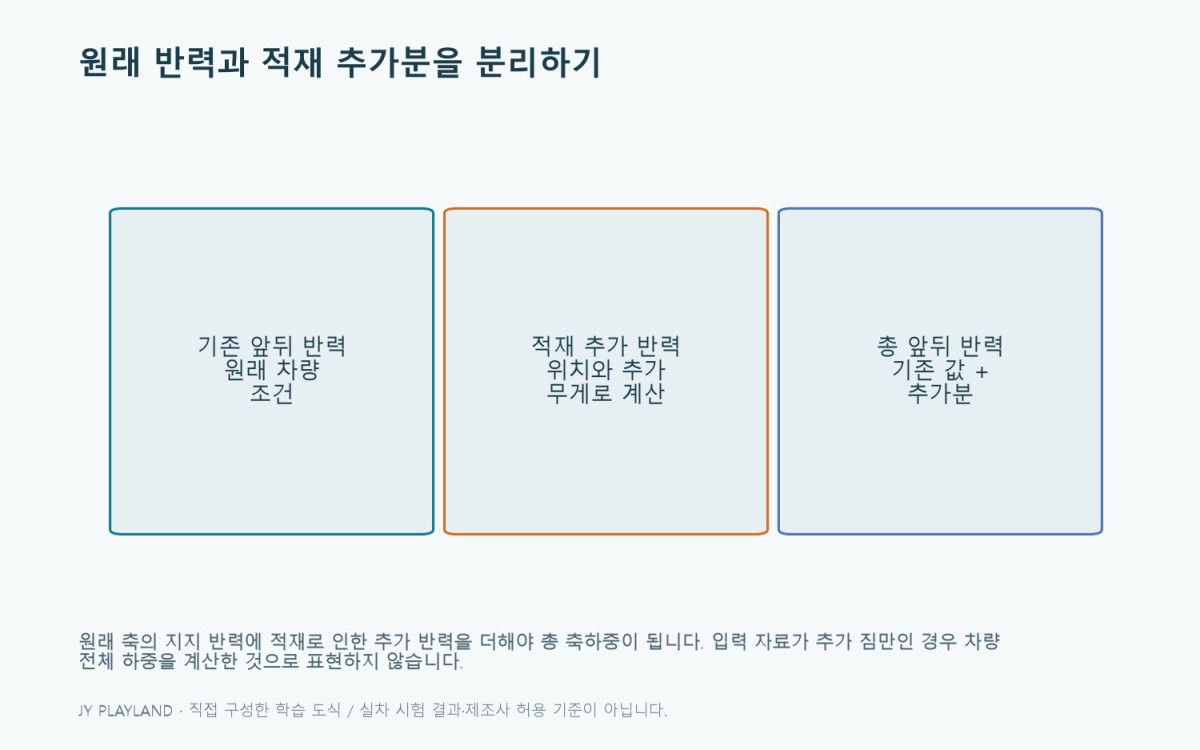

차량의 원래 앞뒤 값이 없으면 이 식이 알려 주는 것은 추가분입니다. 추가 반력에 원래 반력을 더해야 총 축하중이 됩니다. 처음부터 차량 전체 하중을 계산했다고 표현하지 않습니다.
2. 축하중 계산 예제: 휠베이스 2.8 m와 100 kg
가상 휠베이스 L=2.8 m, 짐 질량 100 kg, 중력가속도 9.81 m/s²를 사용하면 W=981 N입니다. 짐의 무게중심이 앞축에서 a=1.8 m 떨어진 곳에 있다고 가정합니다. 뒤축 추가분은 981×1.8/2.8≈630.6 N입니다.
앞축 추가분은 981−630.6≈350.4 N입니다. 이를 같은 g로 나누어 질량 환산으로 표현하면 뒤 약 64.3 kg, 앞 약 35.7 kg입니다. 실제 짐이 둘로 나뉘어 이동한다는 뜻이 아니라 지지 하중을 이해하기 위한 표현입니다.

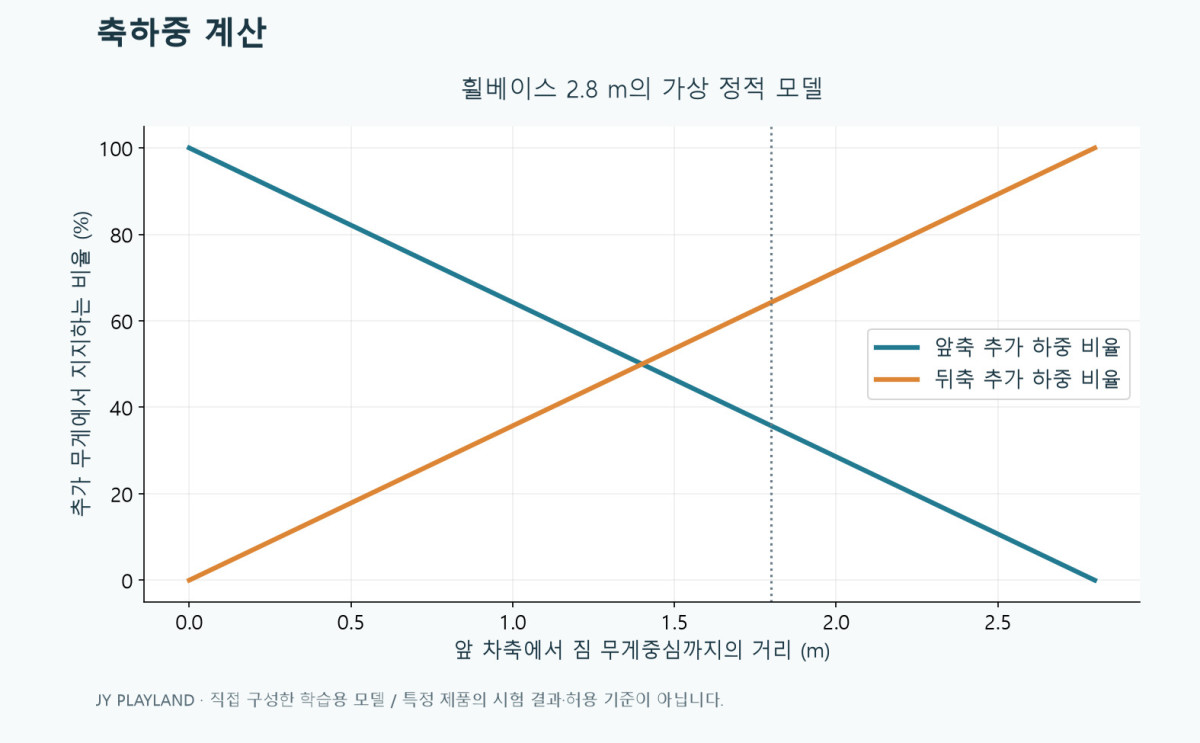

추가 무게중심을 a=1.0 m로 옮기면 배분이 바뀌어 앞 약 64.3 kg, 뒤 약 35.7 kg이 됩니다. 짐의 질량은 그대로인데 지지되는 비율이 달라집니다. 아래 그림은 위치에 따른 추가분의 비율을 보여 줍니다.
| 앞축 기준 짐 위치 | 앞축 추가분 | 뒤축 추가분 |
|---|---|---|
| 1.0 m | 64.3 kg | 35.7 kg |
| 1.4 m | 50.0 kg | 50.0 kg |
| 1.8 m | 35.7 kg | 64.3 kg |
| 2.0 m | 28.6 kg | 71.4 kg |
3. 축하중 계산에 사용할 여러 짐의 무게중심

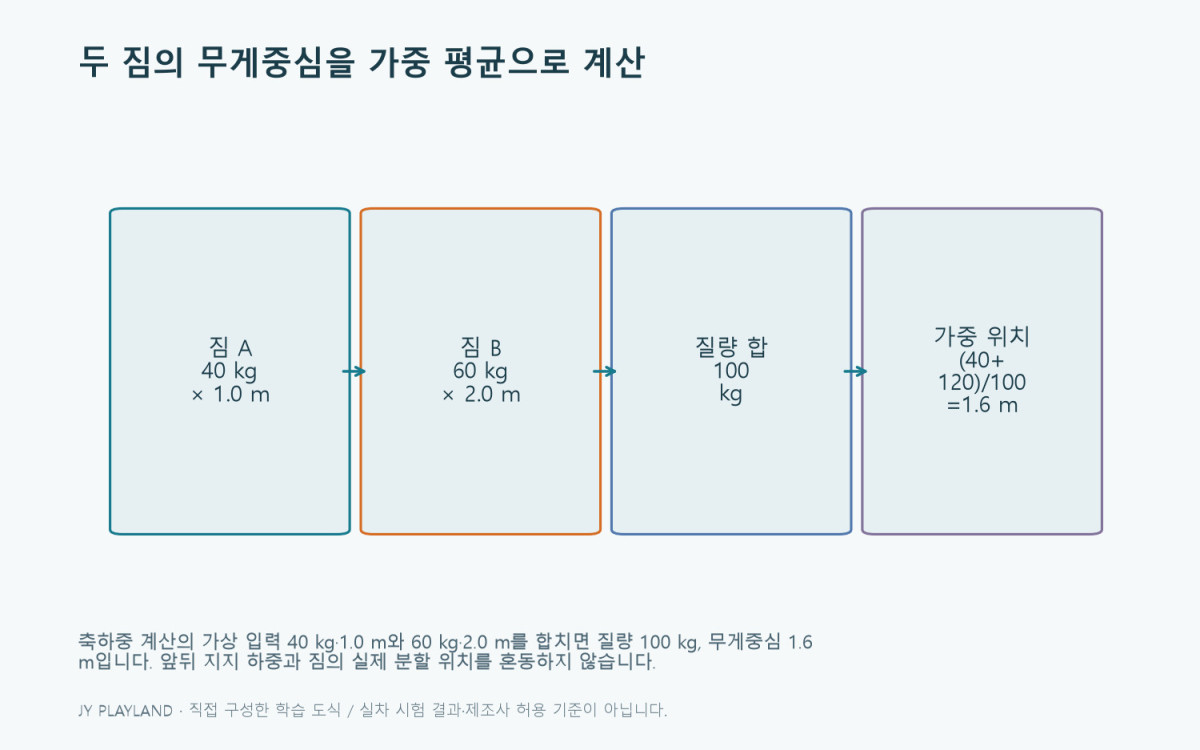

질량 m₁, m₂가 각각 위치 a₁, a₂에 있다면 추가 짐 전체의 무게중심 위치는 (m₁a₁+m₂a₂)/(m₁+m₂)입니다. 같은 중력장에서 무게로 가중 평균을 구하는 것과 같은 결과입니다.
학습 예제로 40 kg을 1.0 m, 60 kg을 2.0 m 위치에 둔다면 합계는 100 kg, 위치는 (40×1+60×2)/100=1.6 m입니다. 뒤축의 질량 환산 추가분은 100×1.6/2.8≈57.1 kg, 앞은 약 42.9 kg입니다.
짐의 앞 모서리 위치가 곧 무게중심 위치는 아닙니다. 길거나 질량이 한쪽에 몰린 물건은 별도의 위치 정보가 필요합니다. 위치를 정확히 모를 때는 가정을 표시하고 계산값을 실측값처럼 쓰지 않습니다.
4. 차축 밖의 위치와 모델의 한계
하중의 작용 위치가 두 차축 사이를 벗어나면 한 축의 추가 반력이 음수가 될 수 있습니다. 이는 기존 그 축 하중이 줄어드는 방향을 뜻합니다. 차량이 실제로 들린다는 판단에는 기존 축하중을 포함한 전체 조건이 필요합니다.
짐의 총 무게만 작다는 이유로 아무 위치나 허용되는 것은 아닙니다. 축별 허용 하중, 총중량, 타이어의 적용 조건, 적재 위치와 고정 방식은 차량 설명서와 실제 차량 자료를 확인해야 합니다. 이 글의 수치는 허용 적재 기준이 아닙니다.
제동·가속·경사에서는 외부 힘과 모멘트 조건이 달라지고, 주행 중에는 동적인 하중 변화도 있습니다. 정차한 평탄 조건의 추가 하중 계산을 그대로 제동 시 최대 하중으로 사용하는 것은 부정확합니다.
5. 차고와 승차감은 다른 단계의 계산입니다
축에 더해진 하중을 알았다고 차고가 몇 mm 내려가는지 바로 알 수는 없습니다. 좌우 하중 배분, 스프링과 모션비, 초기 상태, 범프 스톱과 차고 제어의 영향도 필요합니다. 에어 서스펜션은 높이를 유지하는 제어가 작동할 수 있습니다.
같은 총 질량의 비교에서도 앞뒤 배분이 바뀌면 차체의 피치와 승차감에 영향을 줄 수 있지만 이 단순 표만으로 체감의 크기나 안전성을 계산하지는 않습니다. 부품 교환을 권하는 근거로 사용하지 않습니다.
사용자 기록에는 인원, 좌석 위치, 짐의 질량과 대략적인 위치, 주행 모드와 냉간 공기압을 함께 적습니다. 적재 전후 차고를 비교하려면 같은 기준점과 측정 조건을 지켜야 합니다.
6. 검산 양식과 자료를 요청할 질문
축하중 계산의 단위는 먼저 m와 N으로 맞추고, 마지막에 필요하면 kg 환산값을 병기합니다. 반력 합이 추가 무게와 같은지, 반력×거리의 모멘트가 맞는지 두 방식으로 확인합니다. 숫자를 반올림한 표에서는 아주 작은 합 차이가 생길 수 있습니다.
확인 문제로 100 kg의 무게중심이 2.8 m 휠베이스의 정중앙인 1.4 m에 있다면 앞뒤 추가분은 각각 질량 환산 50 kg입니다. 이것은 추가분이 절반씩이라는 뜻이며 차량 전체가 50:50 배분이라는 뜻은 아닙니다.
실제 총 축하중이 필요한 경우에는 적절한 차량 계측과 제조사 기준이 필요합니다. 비공개 차량 프로젝트의 하중 자료를 추정하지 말고, 설명서에 공개된 허용 조건과 측정값을 구분하여 보관하세요.
| 항목 | 작성 내용 | 자료의 성격 |
|---|---|---|
| 휠베이스·기존 축하중 | 공개 사양/실측/미확인 | 출처 표시 |
| 추가 짐 | 질량·무게중심 위치 가정 | 계산 입력 |
| 허용 조건 | 총중량·축별 기준·타이어 | 제조사 기준 |
| 관찰 상태 | 적재·공기압·모드·차고 | 날짜와 측정 조건 |
이어서 읽기
검산 질문: 전체 하중과 추가분이 구분됐나요?
축하중 계산표를 전달하기 전에는 결과 열이 ‘총 하중’인지 ‘적재로 인한 추가분’인지 확인하세요. 원래 앞뒤 축하중을 입력하지 않았다면 후자로 표시해야 합니다. 중앙 적재의 50:50 결과도 추가분에 관한 값이며 차량 전체 배분을 뜻하지 않습니다.
여러 짐을 하나로 합쳤다면 거리를 단순 평균하지 않고 각 질량을 가중했는지 확인합니다. 40 kg과 60 kg 예제의 1.6 m처럼 사용한 위치와 질량을 함께 남기고, 물체 앞 모서리만 아는 경우에는 무게중심 가정을 표시하세요. 힘의 합과 모멘트 평형을 검산하는 일과 제조사 허용 조건을 확인하는 일은 별도로 진행합니다.
위치 a와 휠베이스 L은 같은 길이 단위를 사용합니다. 하나는 mm, 다른 하나는 m로 적힌 자료라면 환산 경로를 먼저 보관한 뒤 비율을 계산하세요.
참고 자료와 작성 범위
참고 자료는 단위와 기본 원리를 확인하는 데 사용했습니다. 계산 숫자, 비교표와 그림은 이 글을 위해 직접 구성한 예제입니다. 특정 차량의 안전 판정·제조사 승인 사양을 제공하지 않습니다. 실제 점검과 작업에는 해당 차량의 설명서·정비 지침과 전문가 확인을 우선합니다.
작성: JY PLAYLAND · 오류나 설명이 부족한 부분은 문의하기로 알려주세요. 실제 측정 기록을 제공할 때는 개인 정보와 회사·고객의 비공개 자료를 포함하지 마세요.
