진동 샘플링과 앨리어싱: 140 Hz가 60 Hz로 보이는 이유

샘플링은 연속적인 신호를 일정한 시각의 숫자로 기록하는 과정입니다. 진동 그래프에 60 Hz 피크가 보인다고 해서 실제 입력도 반드시 60 Hz였다고 결론 내릴 수는 없습니다. 샘플링 간격, 입력 필터, 센서 대역폭이 신호를 어떻게 바꾸었는지 먼저 확인해야 합니다. 이 글은 원인 부품을 찾는 방법보다, 받은 진동 데이터가 어떤 범위의 질문에 답할 수 있는지 점검하는 안내입니다.

1. 샘플링 주파수와 진동 주파수는 다릅니다

진동 주파수는 신호가 얼마나 빠르게 반복되는지 나타냅니다. 샘플링 속도 f_s는 초당 몇 개의 표본을 남기는지를 뜻합니다. 둘 다 초와 관계되지만 역할이 다릅니다. 예를 들어 200 samples/s로 기록한다면 균일한 시간 간격은 1 ÷ 200 = 0.005 s, 즉 5 ms입니다. 이것이 측정 대상이 200 Hz로 진동한다는 뜻은 아닙니다.

기록된 수치를 점으로 그리면 점 사이의 실제 움직임은 남아 있지 않습니다. 그 사이를 선으로 연결해 매끈한 파형처럼 표시하더라도 새 관측 정보가 생긴 것은 아닙니다. 어떤 연속 신호가 이 점들을 만들었는지 해석하려면 입력 신호의 대역을 제한하는 조건이 필요합니다. 따라서 화면의 부드러운 곡선과 장비가 확보한 정보량을 구분해서 봐야 합니다.

차속이나 엔진 회전수에서 예상 성분을 계산하는 일은 이와 다른 단계입니다. 그 계산은 진동 주파수와 회전차수 기초에서 다룹니다. 여기서는 예상 성분을 실제 데이터와 대조하기 전에, 샘플링 과정이 그 성분을 보존할 수 있었는지 확인합니다. 계산한 후보 주파수와 장비 화면의 숫자가 비슷하다는 이유만으로 두 값의 출처를 합치지 않습니다.

2. 샘플링 200 Hz에서 140 Hz가 60 Hz처럼 보이는 예

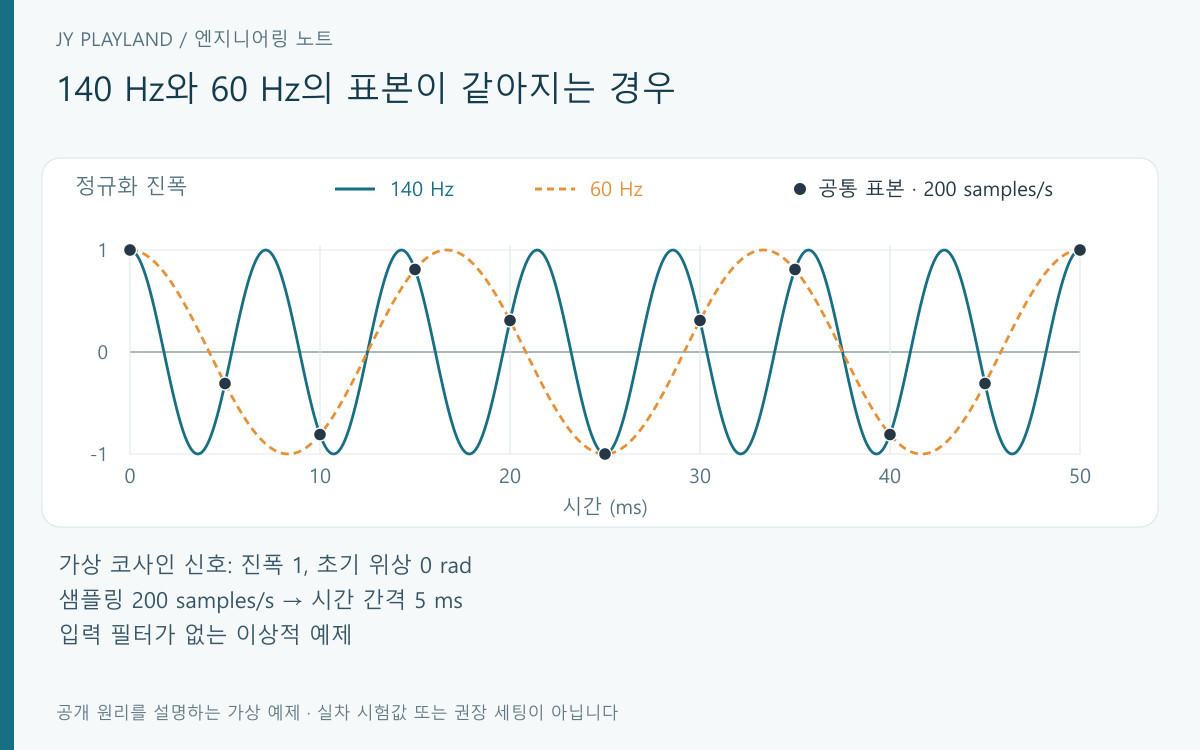

입력 필터가 없는 이상적인 가상 기록기를 생각해 보겠습니다. 균일한 샘플링 주파수 f_s = 200 Hz로, 진폭 1인 140 Hz 코사인 신호를 기록합니다. 표본 시각은 t = n ÷ 200이고 n은 0부터 시작하는 정수입니다. 그때 값은 cos(2π × 140 × n ÷ 200)입니다. 이 값은 같은 시각의 cos(2π × 60 × n ÷ 200)과 같습니다.

140 = 200 − 60이므로 코사인의 각도에서 정수 바퀴 회전에 해당하는 2πn을 빼면 두 표본열의 관계를 확인할 수 있습니다. 실제 연속 파형은 다르지만 표본 시각에 남는 숫자는 같은 경우입니다. 이것이 앨리어싱의 한 예입니다. 표본만 받은 사람은 추가 정보 없이 두 입력 중 어느 것이 있었는지 구별할 수 없습니다.

200 Hz의 절반인 100 Hz는 이 예제의 나이퀴스트 주파수입니다. 그러나 “100 Hz까지는 어떤 신호든 정확히 측정된다”는 뜻으로 읽으면 안 됩니다. 경계에 있는 신호의 위상 문제, 실제 필터의 전이 구간, 장비의 유효 통과대역을 함께 봐야 합니다. NI의 취득 대역·나이퀴스트·앨리어싱 안내는 기록 속도와 입력 대역의 관계를 설명합니다.

3. 앨리어싱 방지 필터는 기록 전 조건입니다

방금 예제에서 140 Hz 성분이 표본 안에 60 Hz처럼 들어온 뒤에는, 낮은 주파수만 남기는 후처리만으로 원래 60 Hz 성분과 구분해 제거할 수 없습니다. 손실된 구별 정보를 사후 계산이 자동으로 복원해 주지는 않기 때문입니다. 따라서 관심 대역 밖의 성분이 샘플링 결과 안으로 접혀 들어오는 것을 취득 단계에서 관리해야 합니다.

베이스밴드 계측에서는 샘플링 전 입력 대역을 제한하는 안티앨리어싱 필터가 중요한 역할을 합니다. Analog Devices의 입력 필터 설명은 대역 밖의 신호와 잡음이 표본 데이터에 섞이는 문제를 다룹니다. 필터의 유무뿐 아니라 통과대역, 전이대역과 감쇠 성능을 알아야 관심 성분과 불필요한 성분을 어느 정도 구분하는지 이해할 수 있습니다.

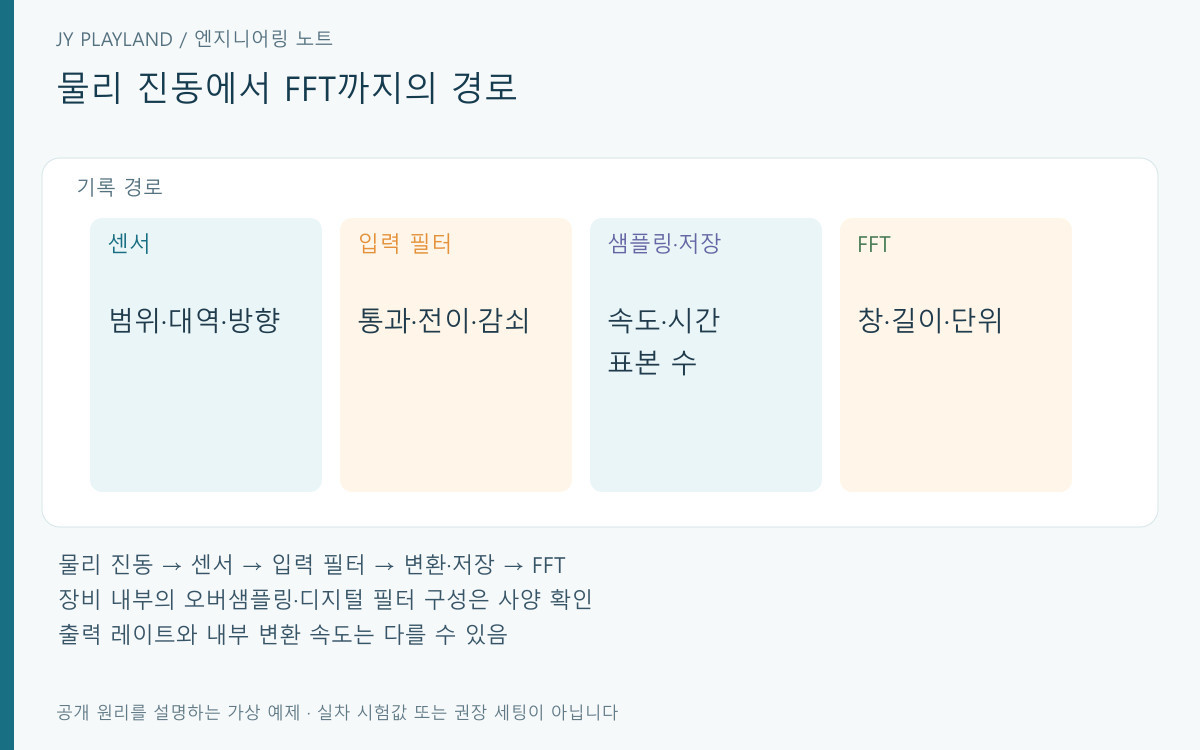

실제 장비는 내부에서 더 빠르게 변환한 뒤 필터를 거쳐 출력 속도를 낮추기도 합니다. 그래서 파일에 적힌 출력 레이트만 보고 내부 ADC의 구조까지 추정하면 안 됩니다. 디지털 센서에서는 센서 내부 처리와 외부 저장 프로그램의 처리가 각각 있을 수 있습니다. “필터 있음”이라는 한 문장보다 어떤 단계에서 어떤 대역을 제한했는지 확인하는 것이 유용합니다.

데이터를 다시 줄여 저장할 때도 같은 질문이 생깁니다. 예를 들어 모든 표본 중 매 두 번째 것만 남기면 기록 속도가 절반이 됩니다. 원래 자료에 새 대역 한계보다 높은 성분이 있었다면, 낮아진 속도에 맞는 제한 없이 단순히 버린 자료는 해석이 달라질 수 있습니다. 원본과 처리본, 필터 및 줄임 비율을 따로 보관해야 처리 결과를 추적할 수 있습니다.

4. 센서 대역폭과 진폭 범위도 샘플링과 함께 확인합니다

저장 속도가 빠르더라도 센서가 관심 주파수에서 충분히 응답하지 못하면 원래 진동의 크기가 그대로 남지 않을 수 있습니다. 센서 대역폭, 측정 범위, 잡음 수준은 서로 다른 사양입니다. Analog Devices의 가속도계 선택 안내는 응용 목적에 맞춰 이런 특성을 함께 검토합니다. 숫자 하나가 모든 측정 성능을 대신하지 않습니다.

측정 범위를 넘어 파형이 잘리는 경우에는 피크 높이만 달라지는 데서 끝나지 않을 수 있습니다. 파형 모양 자체가 바뀌므로 스펙트럼의 성분도 영향을 받습니다. 반대로 화면에서 작은 진동이 잘 보이지 않는다면 실제 입력이 작은 것인지, 잡음이나 표시 범위에 가려진 것인지 구별해야 합니다. 자료를 받을 때는 시간 파형과 범위 설정을 함께 요청하는 편이 좋습니다.

축 방향과 장착 위치도 진폭을 읽는 데 필요합니다. 한 장비는 수직 방향, 다른 장비는 세 축의 크기를 합친 값을 표시했다면 숫자를 곧바로 비교할 수 없습니다. 가속도의 단위, 축 정의, 중력 성분 처리, 필터와 집계 방법을 같이 적어야 합니다. 발생원과 측정 위치의 차이는 하체 NVH의 전달경로에서 설명한 원리와도 연결됩니다.

5. 샘플링 속도를 올리는 것과 FFT 간격을 줄이는 것은 다릅니다

균일한 표본 N개를 추가적인 제로패딩 없이 FFT에 넣는 경우, 주파수 격자 간격은 Δf = f_s ÷ N입니다. 분석 블록 길이를 T = N ÷ f_s로 정의하면 같은 식은 Δf = 1 ÷ T가 됩니다. 여기서 말하는 값은 계산 격자의 간격입니다. 두 가까운 성분을 실제로 구분하는 능력에는 창 함수와 잡음, 진폭 차이 등도 영향을 줍니다.

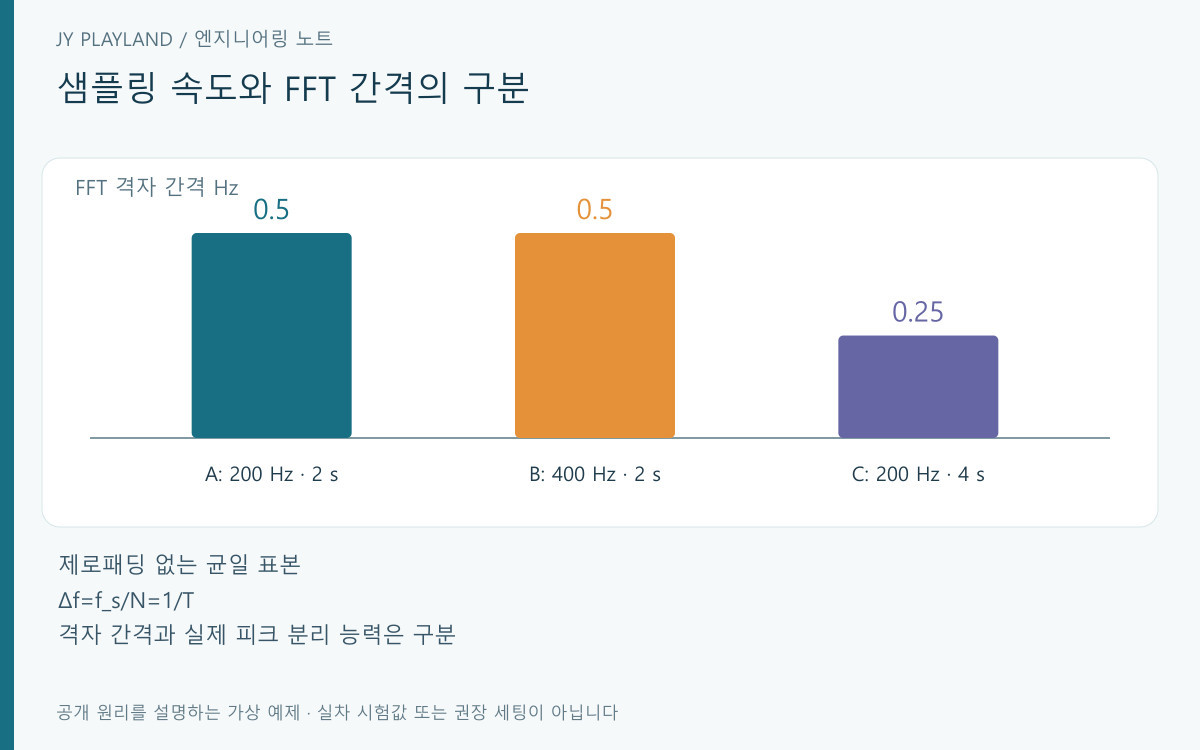

가상 자료 A를 200 Hz로 2초 동안 모으면 N = 400이고 간격은 0.5 Hz입니다. 자료 B를 400 Hz로 같은 2초 동안 모으면 N = 800이며 간격은 여전히 0.5 Hz입니다. 샘플링 속도가 두 배가 되어도 관찰 시간이 같으면 이 격자는 같다는 뜻입니다. 높은 주파수 범위를 다루는 조건과 가까운 피크를 나누어 읽는 조건을 분리해야 합니다.

자료 C는 A와 같은 샘플링 속도로 더 오래 기록한 경우입니다. 샘플 수는 B와 같지만 시간 길이와 다루는 대역은 다릅니다. 따라서 “800개 자료”라는 설명만으로 두 기록의 조건을 알 수 없습니다. NI의 Window and FFT 설명에서 다루는 창과 계산 길이도 함께 확인할 항목입니다.

제로패딩으로 FFT 표시 점을 촘촘하게 만들 수는 있지만 관측 시간을 새로 늘린 것은 아닙니다. 이를 새로운 측정 정보가 추가된 것처럼 설명하지 않습니다. 반대로 관측 시간을 늘려도 그 사이에 회전수나 입력 조건이 계속 바뀌면 하나의 고정된 주파수로 요약하기 어려워집니다. 길이 설정은 분석 목적과 신호가 변하는 시간 규모를 함께 보고 선택해야 합니다.

6. 표본 수와 시간표가 맞는지 검산합니다

200 Hz로 n = 0부터 n = 399까지 기록하면 표본은 400개입니다. 첫 표본은 0초, 마지막 표본은 399 ÷ 200 = 1.995초입니다. 첫 시각과 마지막 시각의 차이는 1.995초지만 FFT의 블록 길이 N ÷ f_s는 2초입니다. 마지막 점 뒤의 한 표본 간격까지 포함한 블록 정의와 두 끝점 사이의 시간을 섞지 않는 것이 중요합니다.

일반적으로 균일한 표본 N개의 두 끝점 간격은 (N − 1) ÷ f_s입니다. 파일의 시간 열을 보고 설정값과 맞는지 점검할 때 이 차이를 고려합니다. 다만 실제 자료에 빠진 표본이나 불규칙한 시각이 있다면 단순한 식만으로 정상이라고 판정할 수 없습니다. 설정값과 저장된 시각을 따로 확인하고, 문제 있는 구간을 임의로 동일 간격이라고 가정하지 않습니다.

또한 화면 갱신 속도와 원시 데이터의 샘플링 속도가 같다는 보장도 없습니다. 화면은 여러 자료를 모아 한 번씩 갱신할 수 있고, 저장 파일은 그보다 많은 숫자를 담거나 이미 요약된 값을 담을 수 있습니다. 자료 제공자에게 원시 표본인지, 평균값인지, 구간 최대값인지 물어보면 다음 분석에서 사용할 식이 무엇인지 판단하는 데 도움이 됩니다.

7. 같은 피크를 가진 두 자료를 비교하는 질문

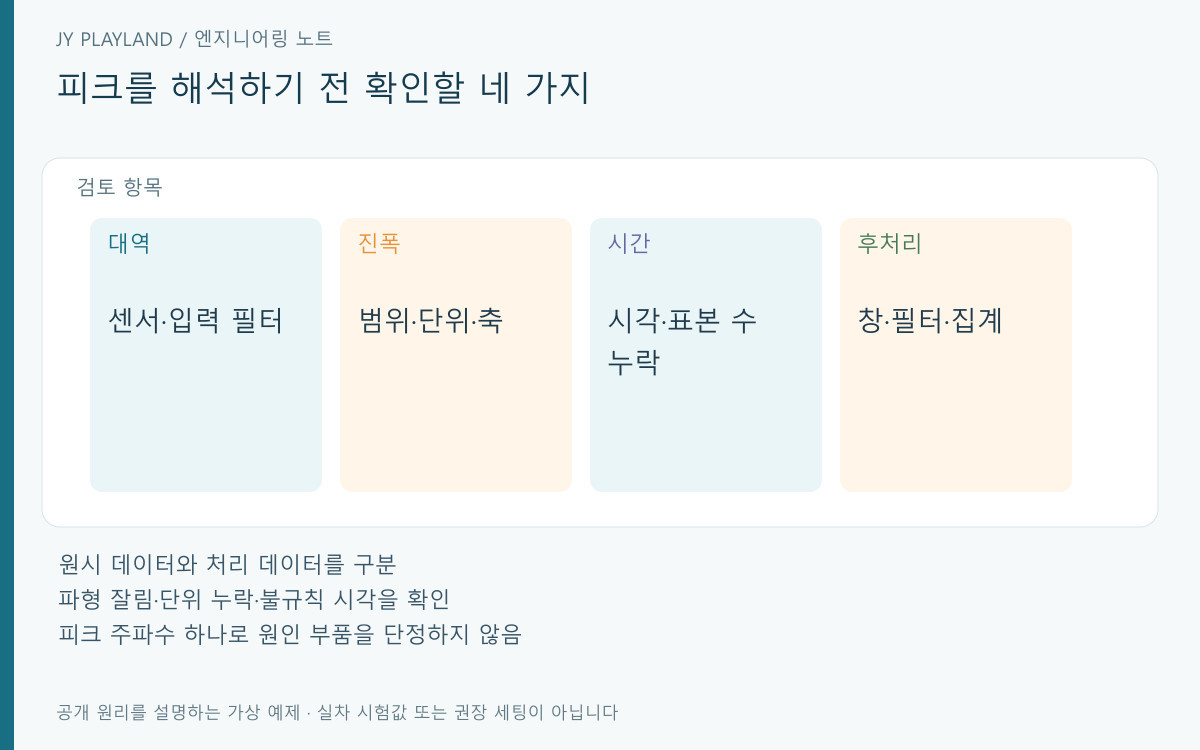

가상 샘플링 자료 A와 B에 모두 60 Hz 피크가 있다고 가정해 보세요. A에는 200 Hz 출력 레이트만 적혀 있고, B에는 센서 모델, 입력 필터 조건, 기록 시간과 축 정보까지 적혀 있습니다. 숫자만으로 어느 장비가 맞는지 판정할 수는 없습니다. 다만 A는 앨리어싱을 배제할 근거가 부족하고, B는 해당 사양이 관심 대역에 적합한지 검토할 출발점이 있습니다.

이때 요청할 것은 “더 높은 숫자의 레이트” 한 가지가 아닙니다. 예상 입력 대역과 대역 밖 성분, 필터의 감쇠, 센서의 유효 범위, 시간 파형의 잘림 여부를 함께 확인해야 합니다. 특정한 레이트 배수 하나를 모든 진동 계측에 적용하는 규칙으로 만들지 않습니다. 필요한 조건은 장비 구조와 분석 목적에 따라 달라집니다.

8. 샘플링 자료에 붙이는 기록 양식

샘플링 자료마다 식별번호를 붙이고 설정을 바꾼 시점을 남기면 서로 다른 조건이 한 파일처럼 섞이는 것을 줄일 수 있습니다. 화면 이미지에는 축 단위와 범례가 잘리지 않도록 하고, 가능한 경우 같은 구간의 시간 파형도 연결합니다. 이미 얻은 자료를 정리하는 방법이지, 운전자가 주행 중 장비를 조작하며 새로운 진동을 재현하라는 뜻은 아닙니다.

9. 자료가 보여 주는 범위만 결론에 씁니다

“60 Hz가 보이므로 특정 부품이 원인이다” 대신 “저장 자료에 60 Hz 부근 성분이 보이며, 입력 필터와 센서 조건을 확인한 뒤 원인 후보와 대조해야 한다”라고 작성할 수 있습니다. 이것은 실제 측정 결과가 아닌 문장 구성 예시입니다. 파형이 없는 화면 한 장으로 크기, 방향, 반복성, 기록 단계의 적합성까지 한꺼번에 판단하지 않습니다.

이 글의 계산과 그림은 단순화한 신호와 직접 만든 조건 비교입니다. 장비 선택을 확정하거나 차량의 정상 여부를 판정하는 기준이 아닙니다. 원인 후보를 정비소에 전달할 때는 하체 흔들림의 조건별 기록 안내와 함께 사용하세요. 실제 계측은 적절한 장착과 장비 사양, 안전한 작업 환경을 갖춘 전문가의 계획에 따라 진행해야 합니다.

작성 범위: 공개된 NI와 Analog Devices의 계측 원리를 참고하고 가상 신호 및 비교표를 직접 구성했습니다. 회사·고객사의 비공개 시험 자료나 실제 차량의 진단 결과를 사용하지 않았습니다.
