하체 NVH 전달경로: 부싱·서브프레임이 소음과 진동을 줄이는 법

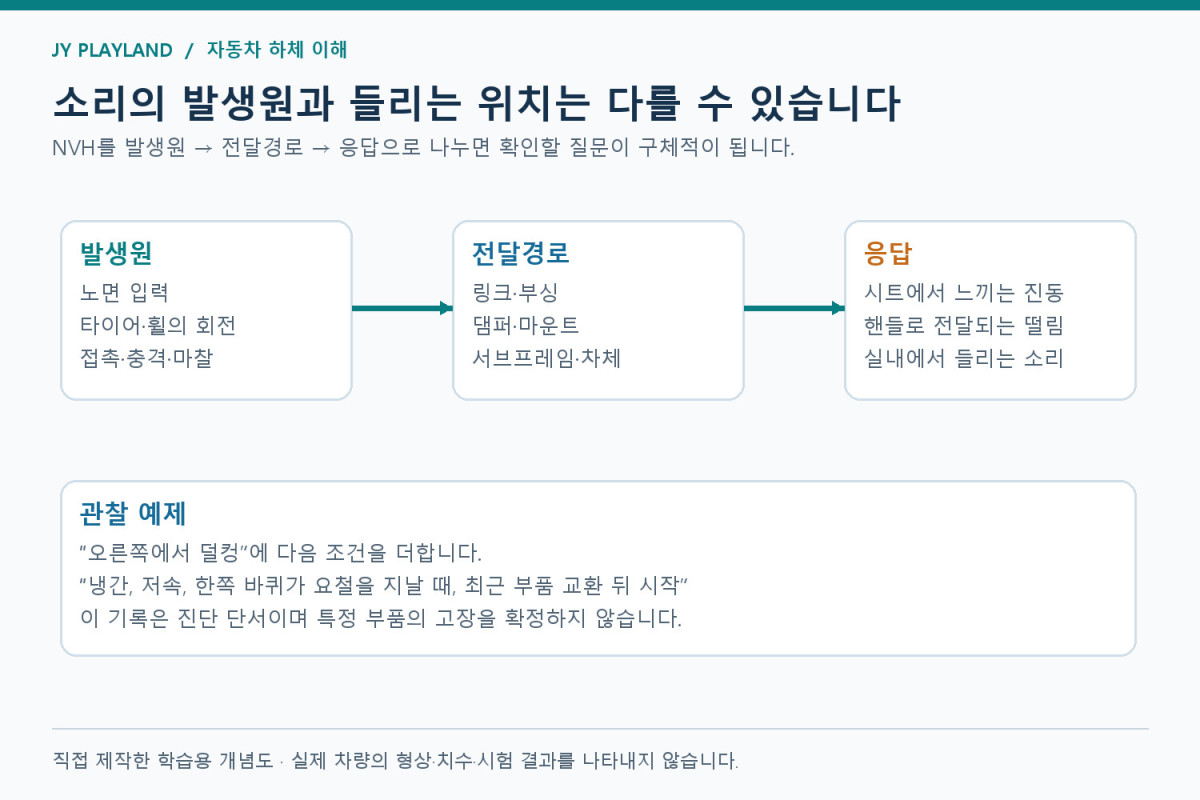

NVH는 진동과 소리를 발생원·전달경로·수음점으로 나누어 살펴보면 이해하기 쉽습니다. 부싱과 서브프레임의 역할을 설명하고 관찰만으로 원인을 확정하기 어려운 이유를 정리합니다.
NVH는 Noise, Vibration, Harshness의 약자로 소음·진동·충격감을 함께 다루는 개념입니다. 이 글에서는 하체 NVH의 전달경로와 부싱·서브프레임의 역할, 진단할 때 구분해야 할 조건을 설명합니다.
1. 기록 예: “오른쪽에서 소리가 난다”에 더할 정보
| 기록 | 진단에서 좁힐 수 있는 질문 |
|---|---|
| 냉간·저속·한쪽 요철에서 발생 | 온도와 좌우 차동 입력에 관계가 있는가? |
| 하체 작업 직후 시작 | 부품 사양·체결·간섭 확인이 필요한가? |
| 차속이 높아질수록 반복이 빨라짐 | 회전 또는 노면 주기와 연결되는가? |
| 같은 속도에서 노면이 바뀌면 사라짐 | 노면 입력 또는 전달경로의 영향인가? |
위 표는 가상 관찰 예이며 고장 판정표가 아닙니다. 발생원은 그대로여도 부싱이나 장착부를 거치는 전달 특성이 달라지면 실내에서 다르게 들릴 수 있습니다. 부품 교환 전후 기록에는 바뀐 부품 외에 타이어·공기압·온도·적재 조건도 남겨야 비교가 가능합니다.
2. 노면 입력에서 실내까지의 경로

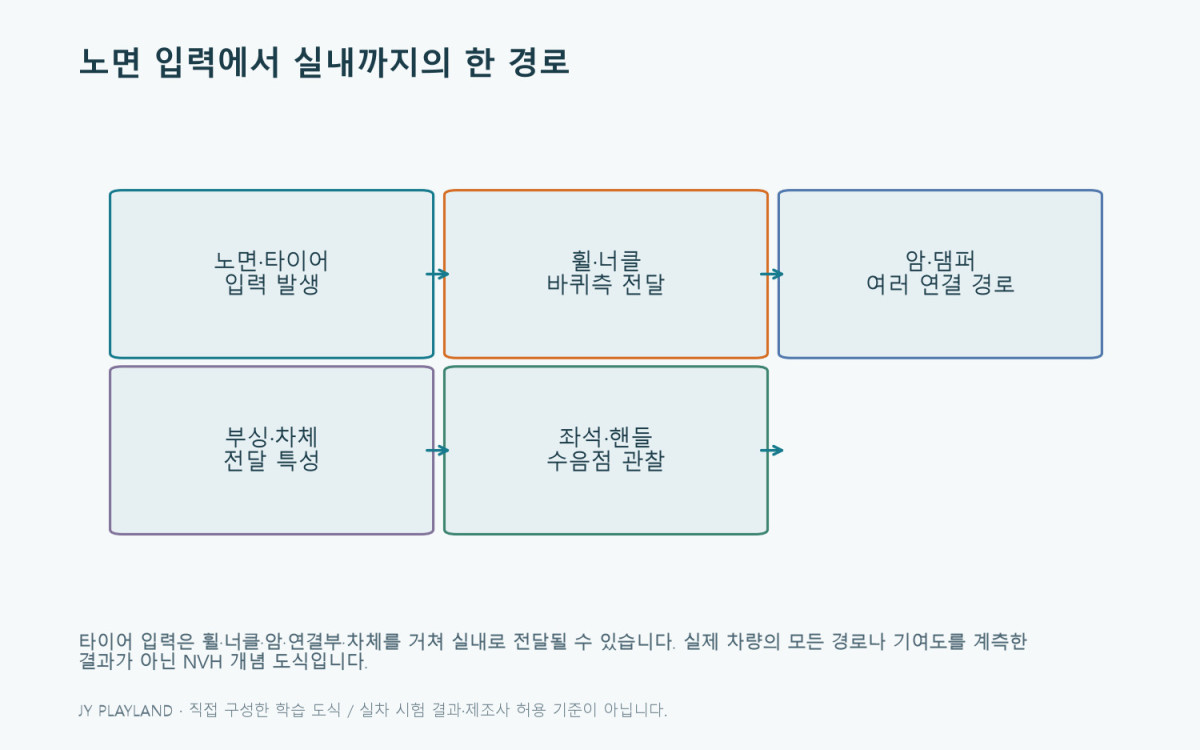

노면 요철은 타이어를 변형시키고 휠과 허브, 너클에 힘을 전달합니다. 이후 컨트롤 암과 댐퍼, 서브프레임 연결부를 거쳐 차체 패널과 시트, 스티어링 휠로 진동이 전달됩니다.
경로 중 어느 부품의 강성이나 결합 상태가 바뀌면 특정 주파수의 진동이 커지거나 줄 수 있습니다. 소음이 나는 위치와 실제 원인이 같은 장소가 아닐 수 있는 이유입니다.
3. 부싱은 단순히 부드러운 고무가 아니다
서스펜션 부싱은 방향에 따라 다른 강성을 갖도록 설계될 수 있습니다. 충격이 큰 방향은 부드럽게 절연하면서 제동과 코너링 때 휠 위치를 유지해야 하는 방향은 더 단단하게 만드는 식입니다.
부싱을 무조건 단단한 재질로 바꾸면 조향 응답은 직접적으로 느껴질 수 있지만 고주파 진동과 소음 전달이 증가할 수 있습니다. 반대로 지나치게 부드러우면 휠 위치 변화가 커질 수 있습니다.
4. 서브프레임과 차체 모드
서브프레임은 여러 하체 부품과 파워트레인을 지지하고 하중을 차체에 분산합니다. 차체와 강체로 직접 연결하거나 절연 부싱을 사용할 수 있으며 목표 NVH와 조향 성능에 따라 설계가 달라집니다.
입력 주파수가 차체 패널이나 서브프레임의 고유 모드와 가까우면 특정 속도 또는 노면에서 실내 소음이 두드러질 수 있습니다. 단순히 흡음재만 추가해 해결되지 않는 경우가 있습니다.
5. 소음과 진동을 조건별로 나누기
엔진 회전수에 비례하면 파워트레인, 차속에 비례하면 타이어·휠·허브, 요철에서만 발생하면 체결부·부싱·댐퍼 경로를 우선 살펴볼 수 있습니다. 조향각과 제동 여부도 중요한 구분 기준입니다.
냉간과 열간, 건조와 우천 조건에 따라 고무 마찰과 윤활 상태가 달라질 수 있으므로 재현 조건을 기록해야 합니다.
6. 정비 후 NVH가 달라졌다면
부싱과 암을 교환한 뒤에는 부품 사양, 장착 방향과 최종 체결 높이를 확인합니다. 체결 토크 부족이나 접촉면 이물질은 미끄럼과 소음을 만들 수 있고 과도한 초기 비틀림은 고무 수명과 승차감에 영향을 줄 수 있습니다.
문제를 찾을 때 한 번에 여러 부품을 바꾸면 원인을 확인하기 어렵습니다. 안전에 문제가 없는 범위에서 한 가지 변경 후 같은 조건으로 비교하는 것이 좋습니다.
7. 관찰 기록과 전문 점검에서 확인할 항목
- 엔진 회전수·차속·노면 중 무엇을 따라 변하는지 기록
- 소리가 들리는 위치와 입력 경로를 구분
- 부싱 장착 방향과 체결 높이 확인
- 서브프레임 체결부의 미끄럼·접촉 흔적 확인
- 변경 전후 같은 온도와 노면 조건으로 비교
8. NVH: 발생원·전달경로·수음점을 구분하는 분석 메모
좌석에서 진동이 크다고 느껴도 가장 가까운 부품이 발생원이라는 뜻은 아닙니다. 타이어나 구동계의 입력이 여러 구조물을 거쳐 좌석으로 전달될 수 있습니다. 어디서 크게 느껴지는지는 수음점 정보이며 발생원 위치의 직접 증거가 아닙니다.

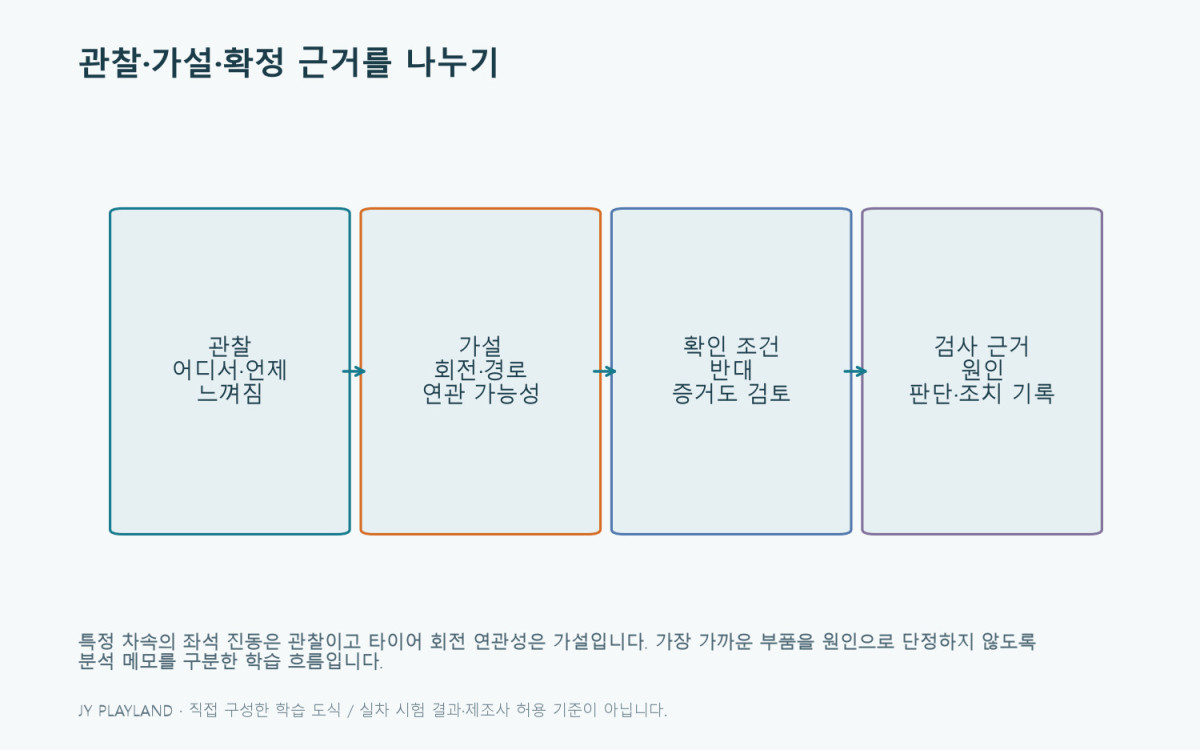

아래는 가상의 분석 메모 형식입니다. “특정 차속에서 좌석 진동”은 관찰이고, “타이어 회전과 연관될 가능성”은 가설입니다. “타이어가 원인”이라는 확정과 구별해야 다음 점검에서 반대 증거도 받아들일 수 있습니다.

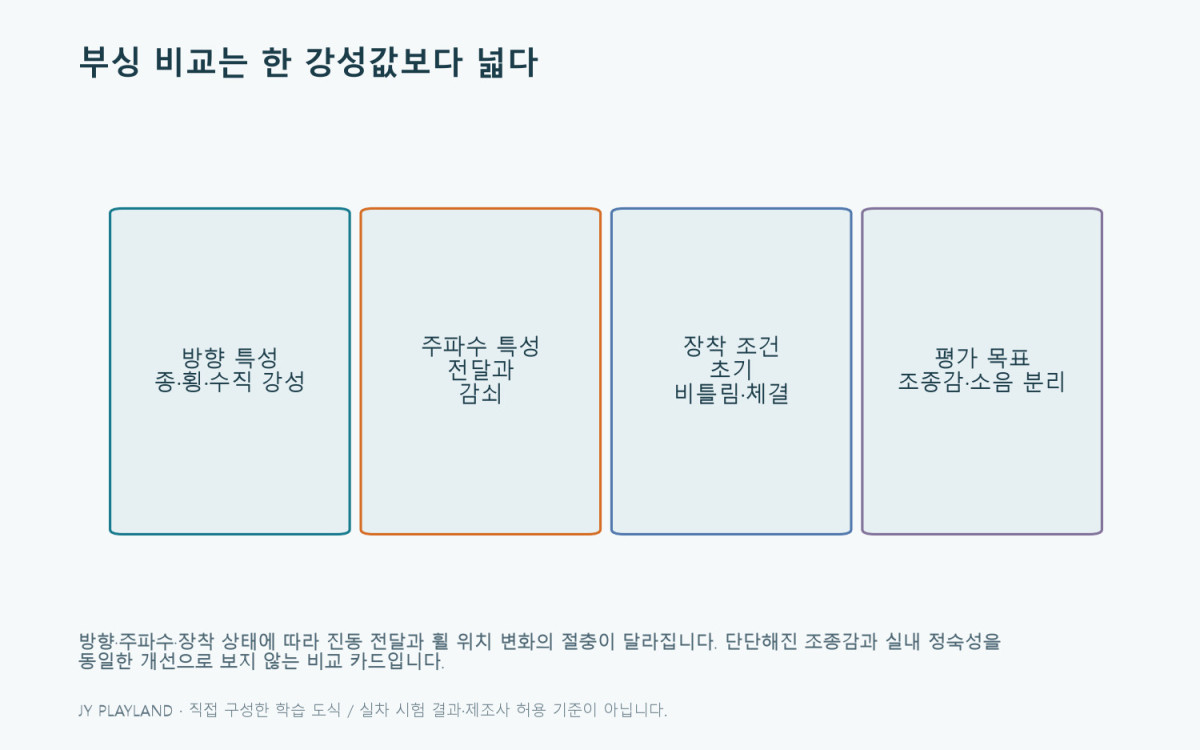

분석 메모에는 부싱의 방향별·주파수별 특성과 장착 조건을 구분해 적습니다. 조종감과 실내 정숙성은 각각의 평가 항목으로 남깁니다.
| 분석 칸 | 가상 기록 예 | 다음에 필요한 정보 |
|---|---|---|
| 관찰 | 같은 차속 부근에서 좌석 진동 | 속도·노면·적재 조건 |
| 발생원 가설 | 회전 성분 연관 가능성 | 주파수와 회전수의 관계 |
| 전달경로 가설 | 하체에서 차체로 전달 가능성 | 위치별 계측과 전문가 판단 |
| 결론 | 현재 자료로 확정 불가 | 검증 결과와 반대 증거 |
다음 질문으로 이어가기: 차속과 엔진 회전수로 진동을 구분하는 법: Hz와 회전차수 기초 · 서스펜션 부싱 고장 증상: 소음·진동·교체 판단 기준
소리 위치를 원인 위치로 바꾸지 않는 기록
NVH 기록에서 “오른쪽 좌석에서 크게 들림”은 수음점과 느낌을 설명합니다. 이 위치만으로 발생원을 정하지 않고, 정비소가 확인한 전달경로를 별도로 기록합니다. 녹음 파일을 남겼다면 장치 위치와 설정이 같은지도 기록합니다. 자동 음량 조절이 적용된 파일 크기만으로 실제 소음 수준을 비교하지 않습니다.
차속 연관성과 엔진 회전수 연관성을 구분할 때는 이미 관찰한 조건을 이용합니다. 정차 중인지, 특정 기어에서만 느꼈는지, 요철과 동시에 발생했는지 같은 정보는 가설을 좁히는 데 도움이 됩니다. 그러나 차속과 함께 변했다는 사실만으로 타이어를 원인으로 확정하지 않습니다. 실제 점검에서 확인한 부품과 아직 확인하지 않은 경로를 별도로 적습니다. 위험한 주행 상황을 만들어 소리를 재현하는 방식은 기록의 목적이 아닙니다.
정비 전후 비교에서는 변경한 부품과 변경하지 않았다고 확인한 조건을 구분합니다. 부싱을 교환한 날 타이어 공기압이나 적재도 달라졌다면 어느 변화가 결과에 기여했는지 일상 관찰만으로 분리하기 어렵습니다. 새 부품의 특성이 다르다는 가설과 장착 상태가 다르다는 가설도 별개입니다. 체결 높이·부품 사양·방향 등의 점검 근거가 있으면 판단을 연결할 수 있습니다.
미확인 항목을 빈칸으로 남기는 것은 기록 실패가 아닙니다. 계측하지 않은 주파수나 소음 수치를 추정해 채우기보다 “측정하지 않음”으로 적어야 이후 장비 결과와 혼동하지 않습니다. 관찰, 가능성, 검사 사실의 세 종류를 표시하면 결과가 예상과 달라도 원인을 다시 검토하기 쉽습니다.
| 기록 항목 | 무엇을 남길까 | 해석할 때 주의할 점 |
|---|---|---|
| 관찰 | 발생 시점·장소·좌석·느낌을 적기 | 원인 확정 문장과 다른 종류의 정보임을 표시하기 |
| 연관 조건 | 차속·회전수·조향·제동 여부 | 여러 조건이 동시에 바뀌었는지 확인하기 |
| 전달 가설 | 어떤 경로 가능성을 검토하는지 | 가장 가까운 부품만 후보로 남기지 않기 |
| 장착 이력 | 부품 사양·방향·체결 조건 확인 | 제품 특성과 작업 상태의 영향을 구분하기 |
| 검사 사실 | 실제로 측정하거나 점검한 항목 | 추정과 전문 검사 결과를 한 칸에 섞지 않기 |
| 미확인 | 장비가 없거나 확인하지 못한 값 | 가상의 수치로 실제 측정 결과를 만들지 않기 |
