휠 얼라인먼트 기초: 토·캠버·캐스터와 타이어 마모
휠 얼라인먼트 결과지는 차량 사양과 단위를 확인한 뒤 개별값·합계·조정 전후를 나누어 읽어야 합니다. 이 글의 단위 변환표와 학습용 결과지 예제로 읽는 순서를 연습할 수 있습니다.
휠 얼라인먼트의 토, 캠버, 캐스터 역할과 타이어 마모 패턴을 연결해 보고, 언제 측정해야 하며 결과지를 어떻게 읽어야 하는지 운전자 관점에서 정리합니다.

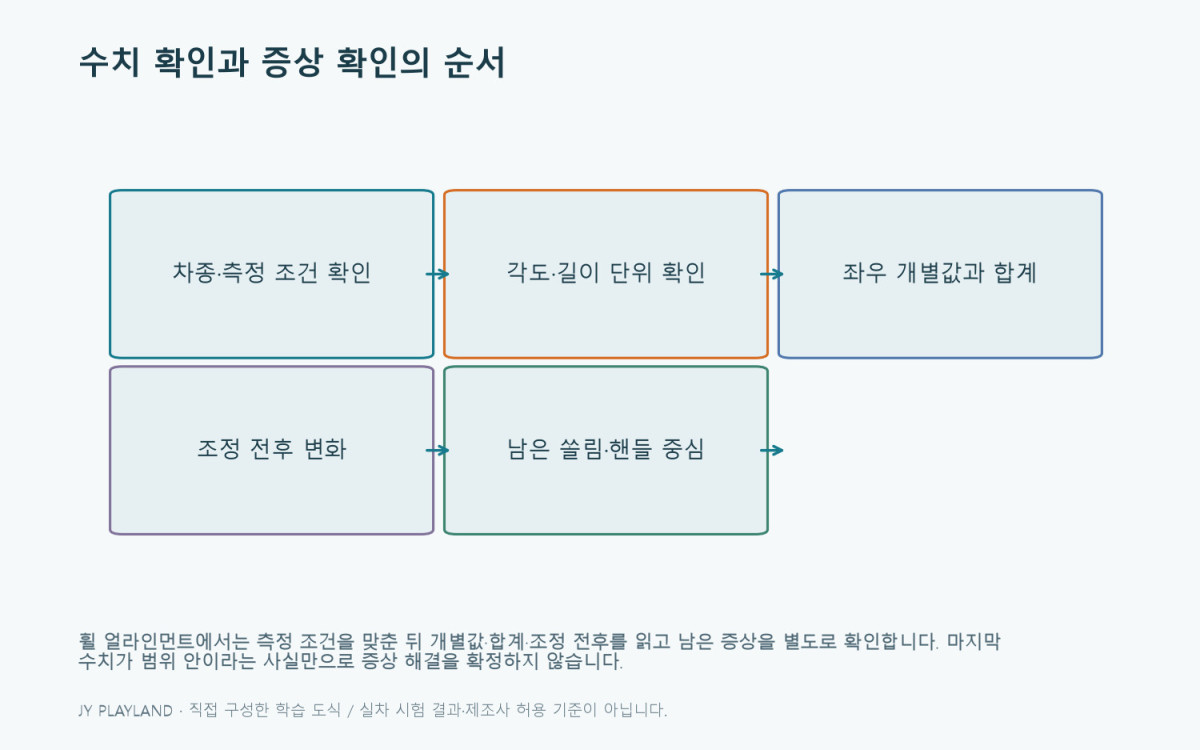

얼라인먼트 결과지를 읽는 순서
| 확인 항목 | 실제로 물어볼 질문 |
|---|---|
| 차량과 측정 조건 | 정확한 모델·연식·트림과 지정 하중 상태인가? |
| 단위 | 도 단위인가, 도·분인가, 길이로 환산된 토인가? |
| 조정 전과 후 | 무엇이 얼마나 바뀌었고 어느 항목은 조정 불가인가? |
| 개별 토와 총 토 | 좌우 각각과 합계가 모두 적절한가? |
| 남은 증상 | 수치는 범위 안인데 쏠림이나 핸들 중심 문제가 남는가? |

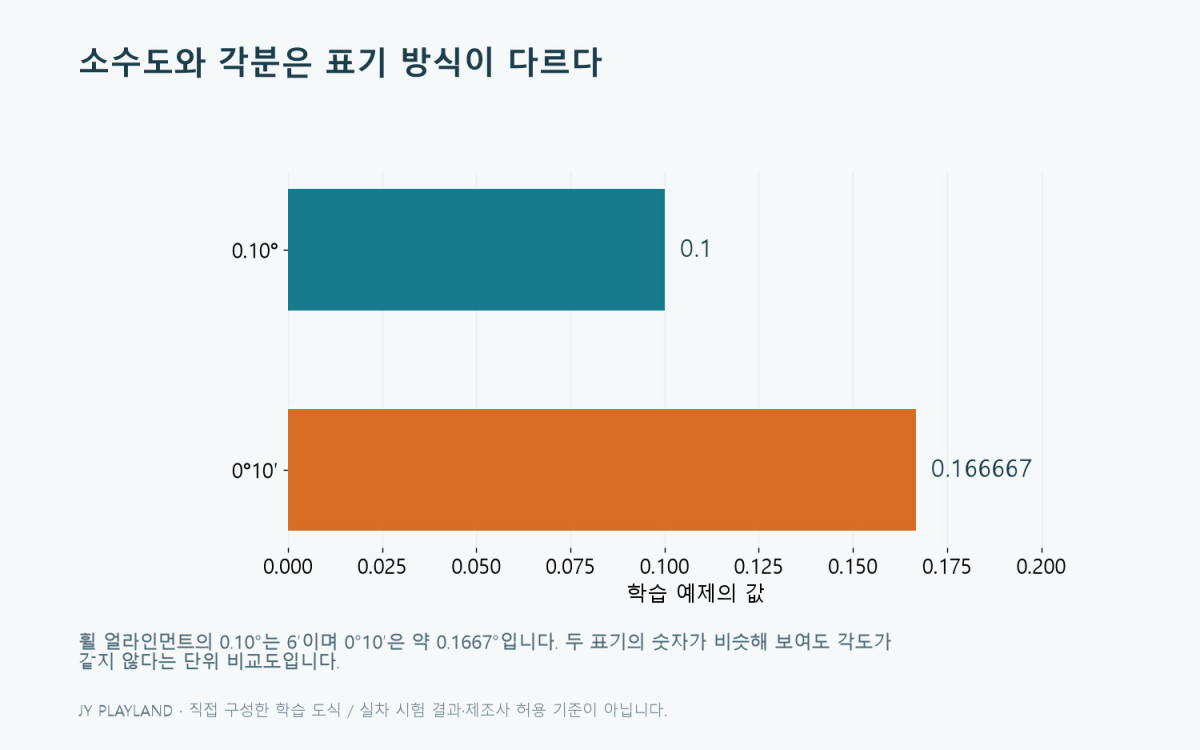

가상으로 왼쪽 토가 +0.10°, 오른쪽 토가 −0.10°이면 산술 합계는 0°입니다. 하지만 합계 하나만으로 좌우 배분과 핸들 중심까지 적절하다고 말할 수는 없습니다. 여기의 부호와 숫자는 설명용이며 차량별 목표값이 아닙니다. 0.1°는 0°10′과도 다르므로 결과지의 단위를 확인하세요.
토는 두 바퀴가 바라보는 방향이다
위에서 보았을 때 좌우 바퀴 앞쪽이 서로 가까우면 토인, 멀어지면 토아웃이라고 부릅니다. 작은 토 변화도 직진 안정성, 조향 초기 반응과 타이어의 끌림 마모에 영향을 줄 수 있습니다.
토 값은 차량이 정지한 측정 상태와 실제 주행 중 부싱이 변형된 상태에서 달라질 수 있습니다. 그래서 기준값 안에 있다는 사실뿐 아니라 좌우 차이와 스티어링 휠 센터, 타이어 상태를 함께 봐야 합니다.
캠버는 정면에서 본 바퀴의 기울기다
바퀴 위쪽이 차체 쪽으로 기울면 일반적으로 네거티브 캠버라고 합니다. 코너에서 접지 자세를 관리하는 데 사용되지만 과도하면 타이어 안쪽 마모와 직진 제동 성능에 불리할 수 있습니다.
캠버 이상은 조정값 문제뿐 아니라 차고 변화, 스프링 처짐, 부싱 유격, 암이나 너클 변형에서 생길 수 있습니다. 조정 범위가 부족하면 억지로 수치만 맞추기보다 원인을 먼저 찾아야 합니다.
캐스터와 조향 복원성
캐스터는 측면에서 본 조향축의 기울기와 관련된 값입니다. 조향 복원성과 직진 안정성에 영향을 주지만 타이어에서 직접 마모 패턴으로 드러나지 않는 경우가 많습니다.
좌우 캐스터 차이가 크면 평탄한 도로에서 한쪽으로 당기는 느낌이 생길 수 있습니다. 다만 도로 경사, 타이어 코니시티와 공기압 차이도 쏠림을 만들 수 있으므로 바퀴 각도만으로 단정하지 않습니다.
타이어 마모로 추정할 수 있는 것
한쪽 어깨만 지속적으로 닳으면 캠버나 토, 부품 변형 가능성을 살펴볼 수 있습니다. 양쪽 어깨가 함께 닳는 패턴은 낮은 공기압이나 과부하와 관련될 수 있고, 중앙부 마모는 높은 공기압 또는 사용 조건과 함께 검토해야 합니다.
톱니처럼 만졌을 때 방향에 따라 거친 느낌이 나는 깃털 마모는 토 이상 단서가 될 수 있습니다. 그러나 마모 패턴은 회전 위치와 구동 방식, 댐퍼 상태에도 영향을 받으므로 측정 결과와 함께 해석해야 합니다.
언제 얼라인먼트를 측정해야 하나
큰 포트홀이나 연석 충격 뒤 차량이 쏠리거나 스티어링 휠이 틀어졌을 때, 타이어 편마모가 생겼을 때, 서스펜션 암·부싱·타이로드를 교환했을 때 측정을 고려할 수 있습니다.
휠 얼라인먼트 측정 전에는 타이어 공기압과 규격, 차고, 적재 상태와 유격을 먼저 확인해야 합니다. 유격이 남은 상태에서 수치만 조정하면 짧은 시간 안에 다시 변할 수 있습니다.
관찰 기록과 전문 점검에서 확인할 항목
- 냉간 권장 공기압과 타이어 규격 확인
- 측정 전 부싱·볼조인트·타이로드 유격 점검
- 총 토와 좌우 개별값을 함께 확인
- 스티어링 휠 센터와 차량 쏠림을 시운전으로 확인
- 조정 전후 결과지를 보관해 변화 비교
함께 읽으면 좋은 글
참고 자료
안전 안내
이 글은 일반적인 자동차 기술 정보를 제공하기 위한 자료입니다. 실제 차량의 이상 증상은 차종, 연식, 부품 사양과 운행 환경에 따라 달라질 수 있습니다. 안전과 관련된 분해·교환 작업은 차량 제조사의 정비 지침을 확인하고 자격을 갖춘 전문가에게 의뢰하시기 바랍니다.
수정: 2026년 10월 8일 · 도식과 계산은 학습용으로 직접 구성한 예제이며 실차 측정·시험 결과가 아닙니다. 오류 제보
원리와 점검 자료를 읽는 질문
휠 얼라인먼트의 총 토가 같다면 조정하지 않은 것인가요?

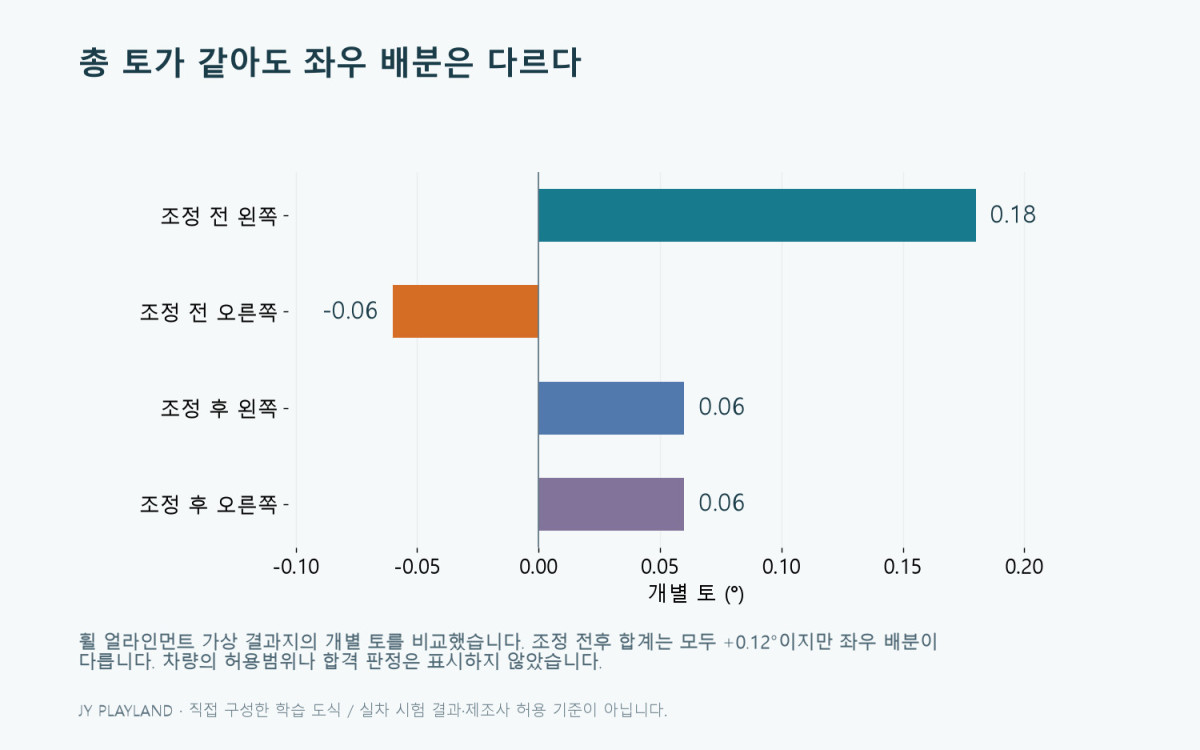

아닙니다. 가상 결과지에서 조정 전 왼쪽 +0.18°와 오른쪽 −0.06°를 더하면 +0.12°입니다. 조정 후 +0.06°와 +0.06°를 더해도 같은 합계입니다. 그러나 개별 토의 좌우 차이는 0.24°에서 0°로 달라졌습니다. 합계만 적힌 메모에는 이 변화가 보이지 않습니다. 같은 부호 체계라는 가정 아래 산술 차이를 읽는 예제이며, 차종별 목표값이나 조정 권장값은 아닙니다.
합계가 같아도 개별값이 어떻게 달라졌는지 조정 전후 결과지를 함께 보관하세요. 허용범위와 차량 조건을 확인해야 정상 여부를 판단할 수 있습니다. 수리 뒤 남은 쏠림과 핸들 중심도 별도로 기록하면 다음 점검 때 수치 변화와 체감 변화를 구분할 수 있습니다.
결과지의 한 행을 옮길 때는 항목 이름, 단위와 좌우 구분을 함께 옮깁니다. 숫자만 옮기면 다음 방문에서 소수도인지 각분인지 다시 알아내야 할 수 있습니다. 조정하지 못한 항목의 이유와 측정 당시 적재·차고 조건도 보관하세요. 같은 양식처럼 보여도 장비의 표시 정의와 적용 차량 정보가 다르면 직접 비교할 수 없다는 점을 자료 옆에 표시합니다.
학습용 도식으로 관계를 다시 보기
이 도식은 본문의 공개 원리와 가상 예제를 설명하기 위해 직접 구성했습니다. 실제 차량의 측정·시험 결과, 설계 치수 또는 부품의 정상 판정 기준이 아닙니다.
