직렬 병렬 스프링 계산: 30·60 N/mm 조합이 달라지는 이유
직렬 병렬 스프링은 같은 두 부품을 써도 연결 조건에 따라 전체 강성이 달라집니다. 30 N/mm와 60 N/mm의 이상적인 스프링을 직렬로 연결하면 20 N/mm, 병렬로 연결하면 90 N/mm가 됩니다. 단순한 합 공식보다 어느 힘과 어느 변위가 같은지 확인하면 식을 기억하지 않아도 계산을 검산할 수 있습니다.
1. 직렬 병렬 스프링의 두 장착면 정의
이 글에서는 마찰과 질량을 무시한 선형 스프링을 사용하고, 아주 느리게 압축하는 정적 상황을 가정합니다. 연결면이 충분히 강체여서 기울어지지 않고 스프링의 축 방향 힘만 전달한다고 둡니다. 이 조건을 바꾸면 아래의 단순 식이 그대로 적용되지 않을 수 있습니다.

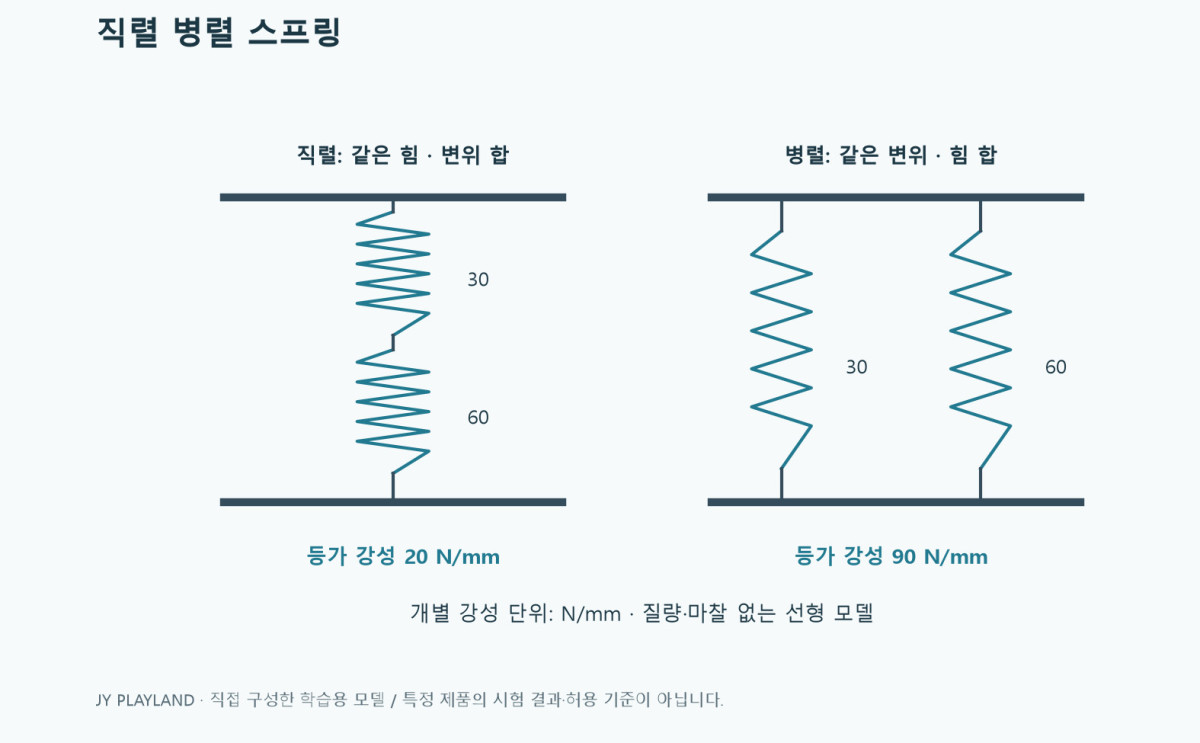

직렬은 힘 전달 경로에 두 스프링이 이어지는 모델입니다. 중간 연결부에 별도의 외력이 없으면 두 스프링을 지나는 힘의 크기가 같고, 양 끝면 사이의 변위는 두 변형량의 합입니다.
병렬은 같은 두 강체 장착면 사이에서 여러 스프링이 함께 힘을 받는 모델입니다. 두 면 사이의 변위가 같고 전체 힘은 각 스프링의 힘을 더한 값입니다. 자동차에서 가까이 배치됐다는 외관만으로 병렬 조건이 충족된다고 판단하지 않습니다.
2. 직렬 병렬 스프링의 등가 강성 유도
직렬에서 x=x₁+x₂=F/k₁+F/k₂이므로 1/k_eq=1/k₁+1/k₂입니다. 두 개라면 k_eq=k₁k₂/(k₁+k₂)로 정리할 수 있습니다. 30과 60을 넣으면 1,800/90=20 N/mm입니다.
병렬에서 F=F₁+F₂=k₁x+k₂x=(k₁+k₂)x이므로 k_eq=k₁+k₂입니다. 같은 두 스프링이라면 30+60=90 N/mm입니다. 식의 형태가 다른 이유는 같은 것으로 둔 조건이 힘인지 변위인지 다르기 때문입니다.
양수 강성의 스프링만 직렬로 연결하면 등가 강성은 가장 작은 개별 강성보다도 작아집니다. 20 N/mm가 30 N/mm보다 작다는 결과는 실수의 신호가 아닙니다. 반대로 직렬 계산에서 90이 나왔다면 변위 합과 힘 합을 바꾸어 쓰지 않았는지 확인합니다.
| 항목 | 직렬 | 병렬 |
|---|---|---|
| 개별 강성 | 30 / 60 N/mm | 30 / 60 N/mm |
| 등가 강성 | 20 N/mm | 90 N/mm |
| 개별 변위 | 10 / 5 mm | 15 / 15 mm |
| 개별 힘 | 300 / 300 N | 450 / 900 N |
| 전체 힘 | 300 N | 1,350 N |

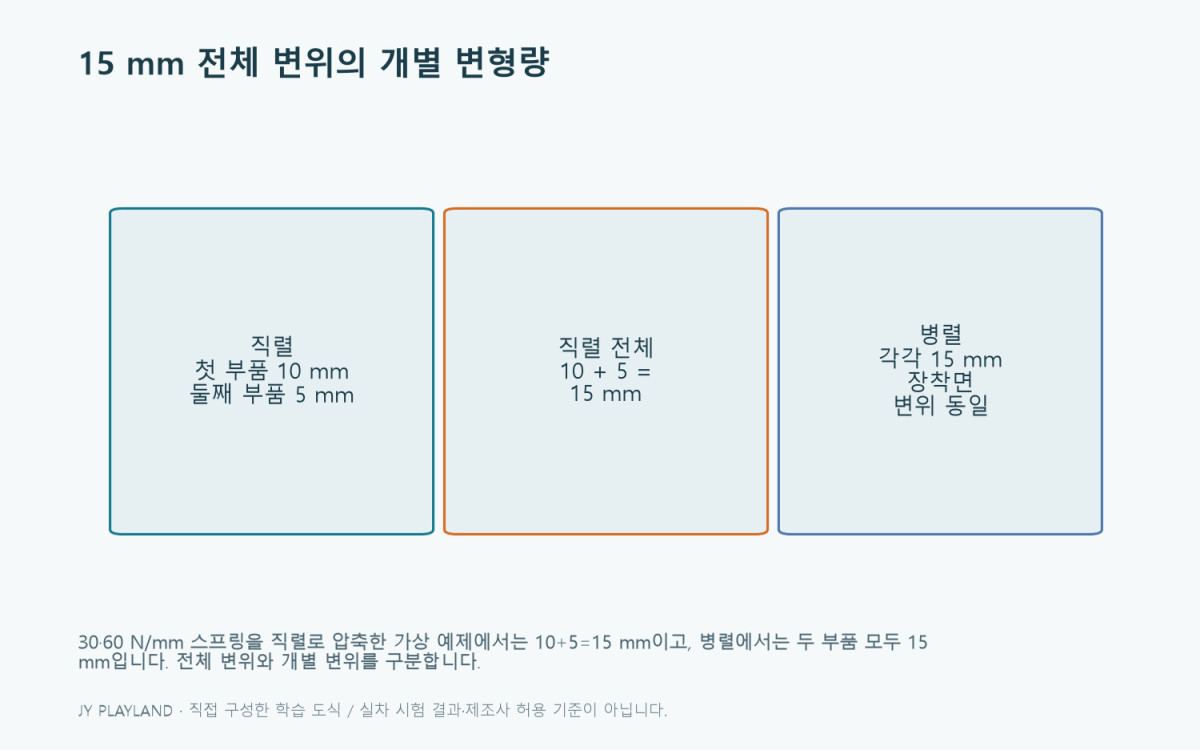

3. 직렬 병렬 스프링의 전체 변위 15 mm 검산
직렬 조합을 전체 15 mm 압축하면 힘은 20×15=300 N입니다. 부드러운 30 N/mm 스프링의 변형은 300/30=10 mm, 60 N/mm 스프링은 300/60=5 mm입니다. 두 변형을 더하면 다시 15 mm가 됩니다.

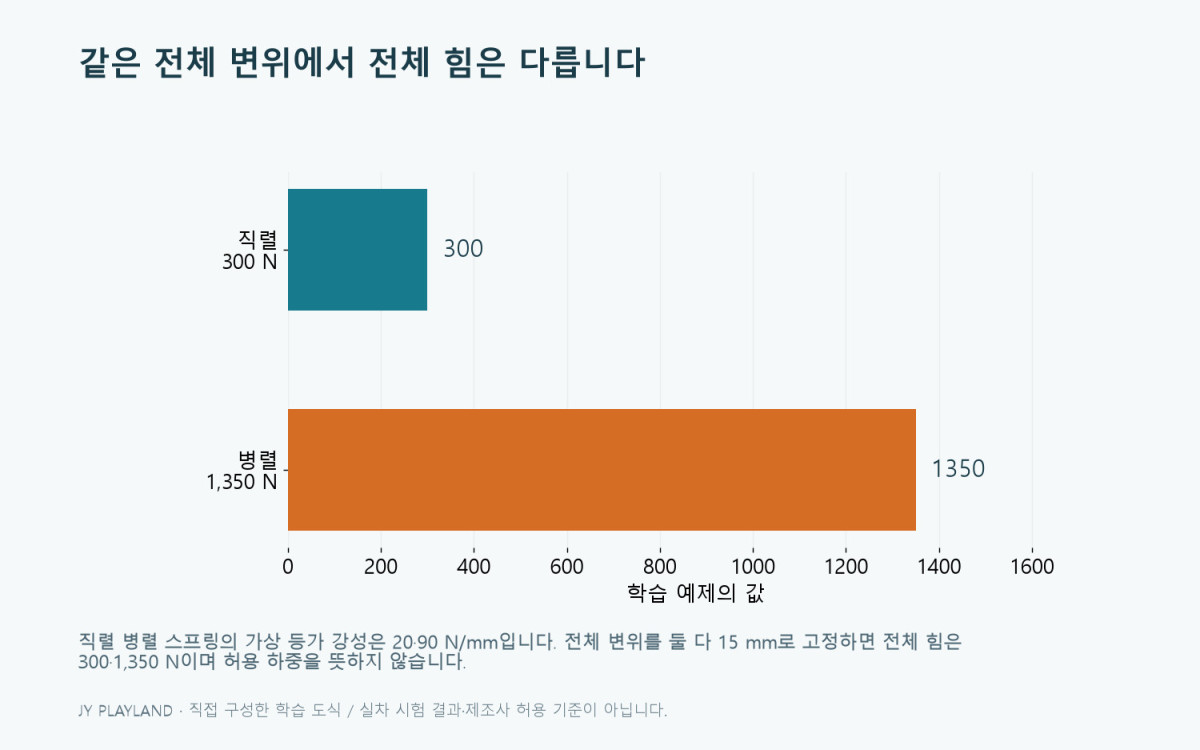

병렬 조합에서는 두 스프링 모두 15 mm 변형합니다. 힘은 각각 450 N과 900 N이고 전체는 1,350 N입니다. 90×15와 같아지므로 힘 합으로 검산할 수 있습니다.
두 연결 방식에 같은 힘을 주는 비교인지, 같은 변위를 주는 비교인지 꼭 적으세요. 위 표는 같은 전체 변위의 비교입니다. 전체 힘을 300 N으로 고정하면 병렬 변위는 300/90≈3.33 mm로 달라집니다. 조건을 섞으면 어느 쪽이 얼마나 움직였는지 설명이 모순됩니다.
4. 제한 구간이 생기면 하나의 식으로 끝나지 않습니다
한 스프링이 더 이상 변형하지 못하는 구간에 들어가거나 별도 접촉부가 하중을 받기 시작하면 힘 경로가 바뀔 수 있습니다. 기존 직렬식에 계속 변위를 넣어 계산하는 대신 접촉 전후 조건을 나누어 모델을 세워야 합니다.
보조 스프링이 있다는 제품 설명만으로 전체가 모든 구간에서 같은 직렬 조합이라고 할 수는 없습니다. 실제 조립 방식, 작동 구간과 제조사 곡선이 필요합니다. 이 글의 숫자는 특정 제품의 작동 여유나 허용 하중이 아닙니다.
스프링의 초기 압축이 있다면 현재 길이와 힘의 기준도 함께 고려해야 합니다. 선형 구간의 추가 강성과 실제로 걸린 총 힘을 구분하고, 연결부 변형이 포함된 시험 곡선을 개별 스프링 값만의 조합으로 대신하지 않습니다.
5. 차량의 휠레이트와 연결할 때 필요한 조건
등가 스프링 강성을 구한 뒤에도 바퀴 위치에서 느끼는 휠레이트를 얻으려면 모션비가 필요합니다. 스프링이 바퀴와 같은 거리만큼 움직인다는 가정이 없는 경우 스프링 레이트를 그대로 휠레이트라고 부르지 않습니다.
좌우 바퀴 사이 스태빌라이저 바 역시 두 개 스프링을 단순 병렬 합한 것과 모든 운동에서 같지 않습니다. 좌우가 같이 움직이는지 반대로 움직이는지와 장착 조건을 구분해야 합니다.
학습 계산을 마친 뒤 실제 적용을 검토한다면 공개된 제조사 적용표와 차량 지침을 먼저 확인하세요. 이 글은 조립체 분해나 개조 순서를 안내하지 않으며 압축된 스프링을 임의로 다루는 실험은 필요하지 않습니다.
6. 빈 양식으로 직접 검산하는 연습
같은 강성 40 N/mm 두 개를 직렬과 병렬로 계산해 보세요. 직렬은 20 N/mm, 병렬은 80 N/mm입니다. 두 개 모두 전체 변위 10 mm로 두면 각각 전체 힘은 200 N과 800 N이 됩니다.
직렬 병렬 스프링 계산표에는 k₁·k₂뿐 아니라 전체 변위와 개별 변위, 전체 힘과 개별 힘 칸을 둡니다. 직렬 표에서는 힘이 같고 변위 합이 맞는지, 병렬 표에서는 변위가 같고 힘 합이 맞는지를 마지막에 확인합니다.

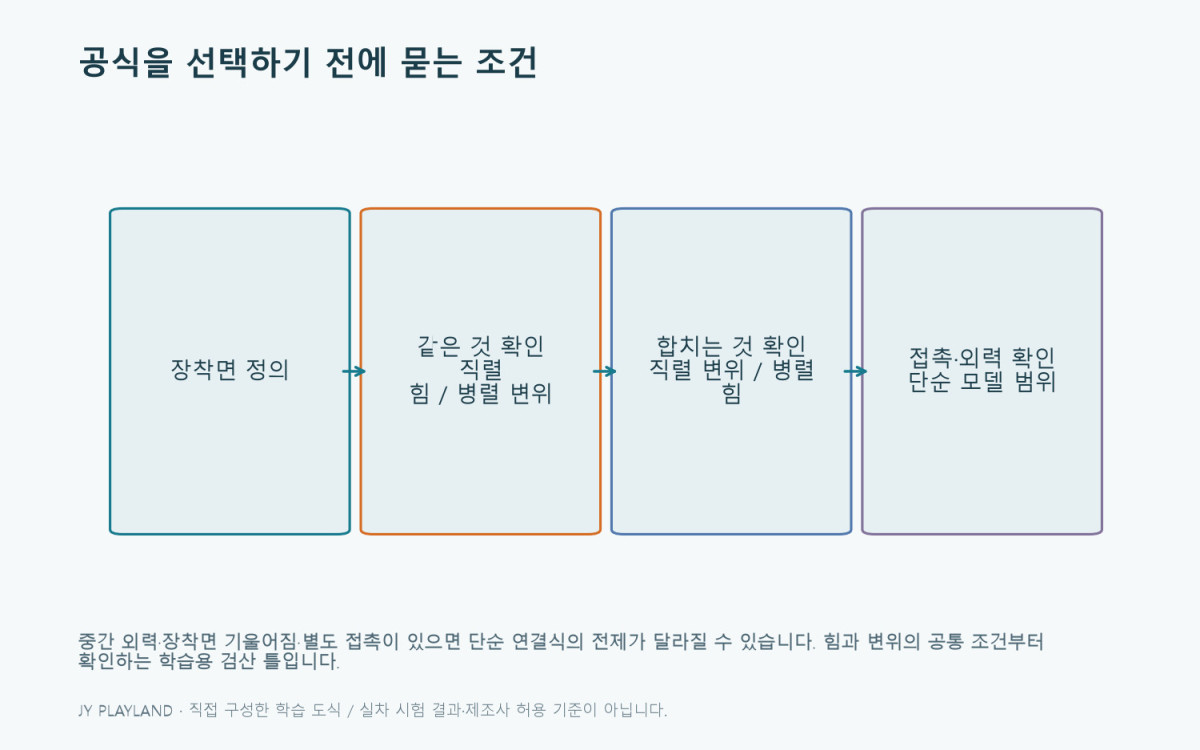

결과가 예상과 다르다면 연결 그림부터 다시 보세요. 변환 단위가 맞는지, 중간 연결부에 외력이 없는지, 장착면이 기울어지지 않는지 확인하면 공식 암기보다 오류 위치를 찾기 쉽습니다.
| 확인 질문 | 직렬 | 병렬 |
|---|---|---|
| 무엇이 같은가 | 스프링 힘 | 장착면 변위 |
| 무엇을 더하는가 | 개별 변위 | 개별 힘 |
| 단순식의 제한 | 중간 외력·접촉 변화 | 장착면 기울어짐·접촉 변화 |
| 실차에 필요한 정보 | 모션비·작동 구간 | 모션비·작동 구간 |
이어서 읽기
검산 질문: 같은 힘과 같은 변위를 섞지 않았나요?
직렬 병렬 스프링 계산표의 맨 위에는 힘 고정인지 변위 고정인지 먼저 적으세요. 앞의 예제에서 전체 힘 300 N을 고정한 결과와 전체 변위 15 mm를 고정한 결과는 서로 다른 비교입니다. 조건을 적어 두면 표마다 달라지는 힘과 변위를 식의 오류로 오해하는 일을 줄일 수 있습니다.
계산표에서 공통 힘·변위와 합계가 맞지 않으면 장착면이나 외력의 가정부터 점검합니다. 한 부품이 접촉하거나 작동 한계에 들어간 경우에는 연결 조건이 계속 유지되는지 별도 자료로 확인해야 합니다. 이 검산이 실제 허용 변위를 정해 주지는 않습니다.
참고 자료와 작성 범위
참고 자료는 단위와 기본 원리를 확인하는 데 사용했습니다. 계산 숫자, 비교표와 그림은 이 글을 위해 직접 구성한 예제입니다. 특정 차량의 안전 판정·제조사 승인 사양을 제공하지 않습니다. 실제 점검과 작업에는 해당 차량의 설명서·정비 지침과 전문가 확인을 우선합니다.
작성: JY PLAYLAND · 오류나 설명이 부족한 부분은 문의하기로 알려주세요. 실제 측정 기록을 제공할 때는 개인 정보와 회사·고객의 비공개 자료를 포함하지 마세요.
