서스펜션 스트로크 읽기: 범프·리바운드 여유와 모션비 계산

서스펜션 스트로크는 부품이 움직일 수 있는 전체 거리와 현재 위치에서 남은 거리를 나누어 읽어야 합니다. 같은 길이의 댐퍼라도 정지한 차량에서 어느 위치에 놓이는지에 따라 압축 방향과 늘어나는 방향의 여유가 달라집니다. 또 댐퍼가 30 mm 움직였다고 해서 바퀴도 반드시 30 mm 이동한 것은 아닙니다. 이 글은 길이, 기준점, 모션비를 연결해 도면과 시험 기록을 읽는 방법을 설명합니다.

모든 수치와 그림은 원리 설명을 위해 만든 가상 모델입니다. 특정 차량의 허용값이나 부품 선정 기준이 아니며, 실제 차량의 분해·인양·조정 절차를 다루지 않습니다. 공개된 제조사 자료의 용어를 참고하되, 계산 예제와 도식은 이 글에서 직접 구성했습니다.

1. 스트로크와 댐퍼 길이는 같은 숫자가 아니다

댐퍼의 길이는 보통 정해진 양쪽 장착 기준점 사이의 거리로 표시합니다. 반면 스트로크는 두 끝 위치 사이에서 길이가 변하는 양입니다. 최대 길이 420 mm라는 표기만으로는 얼마나 줄어들 수 있는지 알 수 없습니다. 최소 길이와 측정 기준이 함께 있어야 전체 이동 범위를 계산할 수 있습니다.

가상 댐퍼의 최소 길이를 300 mm, 최대 길이를 420 mm라고 정하겠습니다. 그러면 전체 스트로크는 420 − 300 = 120 mm입니다. 세 값은 모두 길이지만 의미가 다릅니다. 420 mm는 한 상태의 길이이고, 120 mm는 두 상태의 차이입니다. 표에 ‘길이 120’만 적으면 부품 외형인지 작동 거리인지 구별할 수 없습니다.

실제 제품 자료에서도 항목은 구분됩니다. Penske의 공개 제품 사양은 Stroke와 Extended Length를 별도 열로 안내합니다. 여기서 참고할 점은 특정 제품의 수치가 아니라, 전체 길이와 이동 범위를 별도로 확인하는 문서 구조입니다.

외부에 보이는 로드의 길이도 별도 정보입니다. 커버에 가려진 부분, 스토퍼가 차지하는 구간, 내부 구조를 모르면 눈에 보이는 금속 부분을 그대로 사용 가능한 스트로크로 읽을 수 없습니다. 사진의 자나 외형 치수 하나로 내부 한계를 역산하는 대신, 자료에 어떤 기준의 치수를 제시했는지 먼저 구분해야 합니다.

2. 같은 스트로크라도 정적 위치가 달라지면 여유가 바뀐다

차량이 정해진 하중 조건에서 정지해 있을 때의 댐퍼 길이를 정적 길이라고 부르겠습니다. 범프 또는 jounce 방향은 여기서는 댐퍼가 짧아지는 방향, 리바운드 방향은 길어지는 방향으로 정의합니다. 실제 자료에서 바퀴 방향과 댐퍼 방향의 부호가 다를 수 있으므로, 그림의 화살표와 기준을 함께 읽어야 합니다.

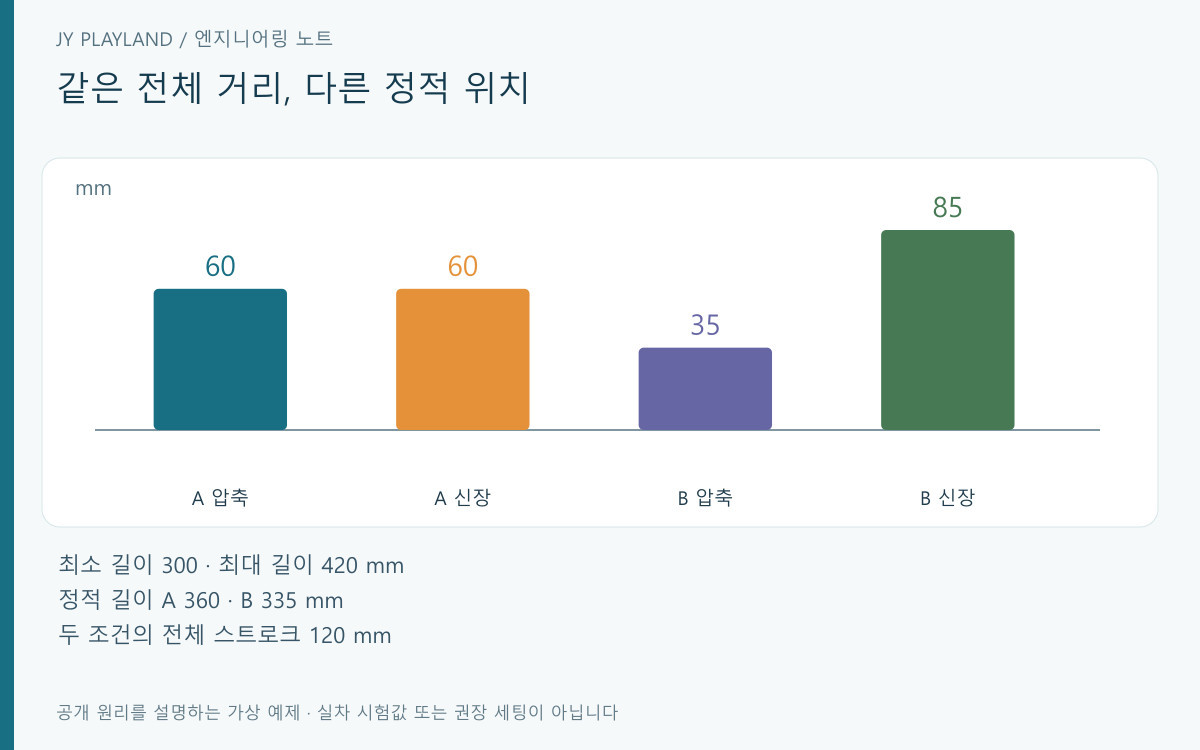

앞의 가상 댐퍼가 정적 길이 360 mm에 있다면 압축 여유는 360 − 300 = 60 mm, 신장 여유는 420 − 360 = 60 mm입니다. 정적 길이가 335 mm이면 압축 여유는 35 mm, 신장 여유는 85 mm가 됩니다. 두 경우 모두 합계는 120 mm지만, 같은 방향의 입력을 받아들일 수 있는 거리 배분은 달라집니다.

이 표는 A가 B보다 좋다는 뜻이 아닙니다. 필요한 스트로크 배분은 차량의 기구 배치, 하중 상태, 노면 입력, 다른 부품의 제한 조건에 달려 있습니다. 특히 60/60이라는 대칭이 보기 좋다는 이유만으로 이상적인 위치라고 판단할 근거는 없습니다. 비교의 목적은 ‘전체가 같다’는 말에 가려진 방향별 차이를 드러내는 것입니다.

3. 설계 기준점과 관찰 기준점을 먼저 맞춘다

설계 자료의 정적 위치는 특정 승차 인원과 적재 조건을 가정한 값일 수 있습니다. 관찰 기록은 다른 하중 상태에서 얻은 값일 수 있습니다. 두 자료의 숫자가 다를 때 먼저 확인할 것은 어느 부품이 잘못되었는지가 아니라, 같은 기준 상태를 비교하고 있는지입니다. 기준점이 움직이면 남은 거리도 함께 달라집니다.

차체와 지면 사이 높이, 휠 중심과 차체 표식 사이 거리, 댐퍼 양단 기준점 사이 길이는 서로 다른 측정량입니다. 타이어의 눌림이 바뀌면 지면 기준 차체 높이는 달라질 수 있지만, 그 변화 전체를 댐퍼 길이 변화로 대입할 수는 없습니다. 차체가 기울어진 경우에는 좌우의 한 점만으로 전체 자세도 설명하기 어렵습니다.

예를 들어 기록에 ‘높이 10 mm 감소’만 남아 있다면 압축 여유가 정확히 10 mm 줄었다고 계산하지 않습니다. 어떤 높이인지 확인하고, 필요한 경우 기구 관계를 통해 댐퍼 변위로 바꾸어야 합니다. 기준점 기록의 실제 예시는 차고 반복 측정과 기준점 기록법에서 다룹니다. 여기서는 그 기록을 스트로크 계산의 입력으로 연결합니다.

스트로크 계산에 기호를 써 두면 혼동을 줄일 수 있습니다. L은 댐퍼 길이, z는 바퀴의 차체에 대한 수직 변위로 정하고, 각각의 영점과 양의 방향을 문서 첫 줄에 적습니다. 길이 L이 줄어드는 동안 범프 변위 z는 증가하도록 정의해도 모순이 없습니다. 다만 변화량의 부호를 생략한 채 서로 더하지 않아야 합니다.

4. 모션비를 이용한 스트로크 환산

이 글에서는 작은 범프 이동의 크기에 대해 r = 댐퍼 압축 변위 ÷ 바퀴 수직 변위로 정의합니다. 길이끼리 나눈 값이므로 r에는 단위가 없습니다. 다른 자료가 역수로 정의했다면 숫자가 달라지므로, ‘모션비 0.75’라는 수치만 옮기지 말고 분자와 분모를 확인해야 합니다.

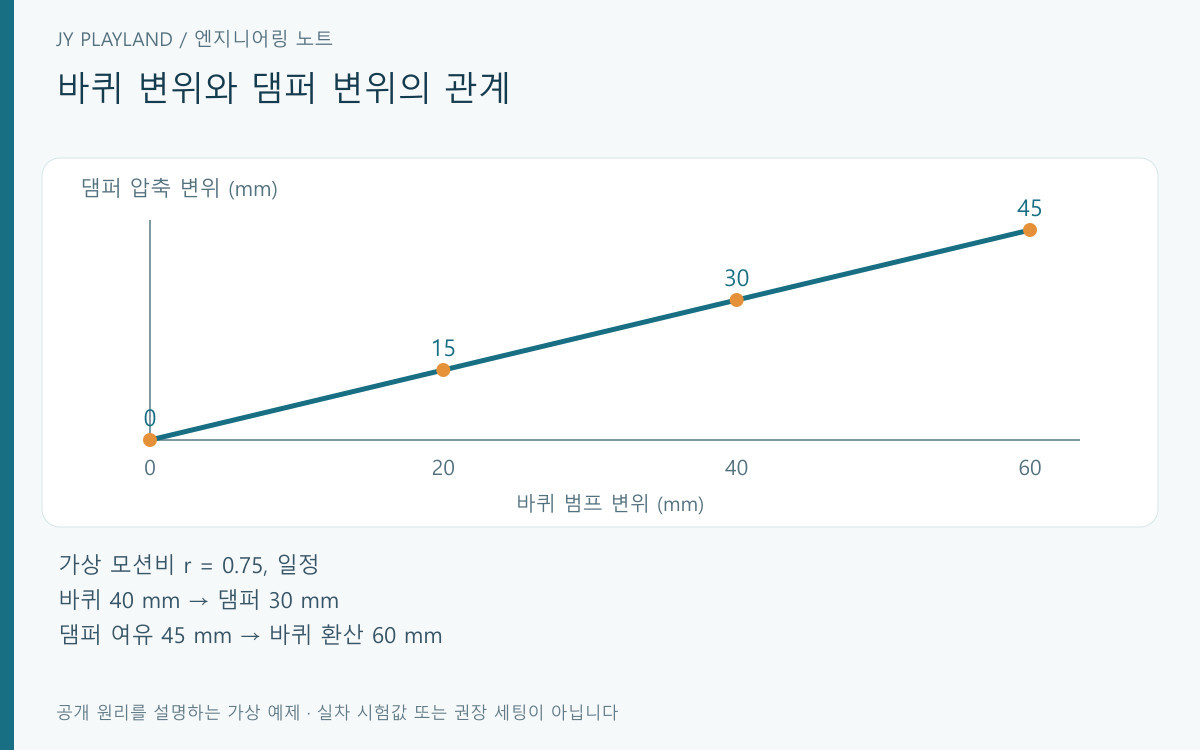

r이 일정하게 0.75인 가상 구간에서 바퀴가 40 mm 이동하면 댐퍼 변위는 0.75 × 40 = 30 mm입니다. 반대로 댐퍼에 45 mm의 압축 여유가 있다면 바퀴 쪽 환산 여유는 45 ÷ 0.75 = 60 mm입니다. 첫 계산은 곱하기이고 두 번째는 나누기입니다. 단위를 붙여 쓰면 결과가 모두 mm로 남는지 확인할 수 있습니다.

이 스트로크 환산에는 비율이 같은 구간에 적용된다는 조건이 붙습니다. 압축 방향에서 얻은 한 숫자를 전체 신장 방향에도 자동 적용하면 안 됩니다. 댐퍼의 설치 각도나 연결 위치가 바뀌면 위치별 비율도 달라질 수 있습니다. 범위 전체를 읽으려면 바퀴 위치에 따른 댐퍼 길이 관계가 더 직접적인 자료가 됩니다.

Penske의 모션비 설명은 스프링 변위와 바퀴 변위의 관계를 구분합니다. 여기서 사용하는 댐퍼 변위 비율도 같은 방식으로 정의하지만, 스프링과 댐퍼가 다른 위치에 달려 있으면 두 비율이 같다고 가정하지 않습니다. 강성을 환산하는 제곱 관계는 모션비와 휠레이트 설명에 별도로 정리했습니다. 이동 거리 환산 자체에는 비율의 제곱을 쓰지 않습니다.

5. 비율이 변하면 구간별 이동을 더한다

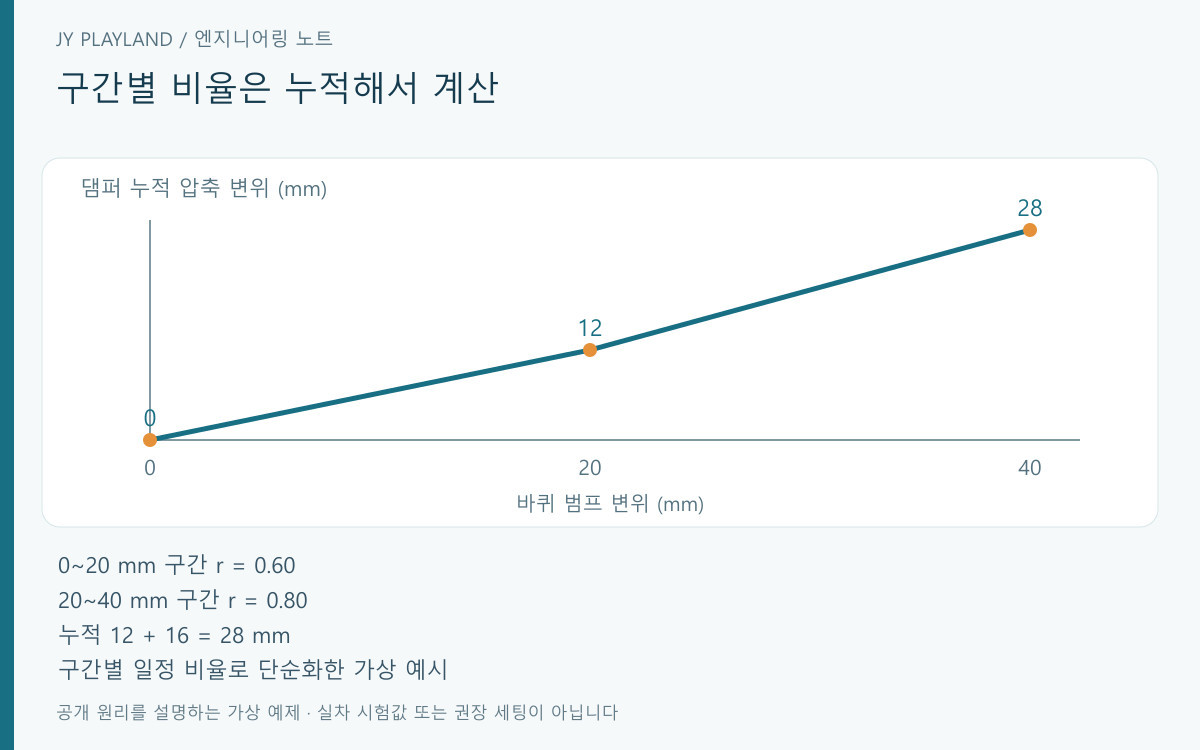

기구의 움직임을 단순화해 처음 20 mm의 바퀴 이동에서는 r = 0.60, 다음 20 mm에서는 r = 0.80이라고 가정하겠습니다. 실제 기구에서 비율이 갑자기 뛰는 모양을 재현하려는 모델이 아니라, 구간마다 비율이 다를 때 계산 순서를 보여 주는 예입니다. 각 구간 안에서는 일정한 비율을 사용합니다.

첫 구간의 댐퍼 변위는 20 × 0.60 = 12 mm이고, 다음 구간은 20 × 0.80 = 16 mm입니다. 따라서 바퀴가 총 40 mm 이동할 동안 댐퍼는 28 mm 압축됩니다. 마지막 위치의 비율 0.80을 전체 40 mm에 곱하면 32 mm가 되어, 앞쪽 구간의 작은 비율을 놓칩니다.

이 예의 전체 평균 비율은 28 ÷ 40 = 0.70입니다. 평균 비율은 해당 시작점과 끝점 사이의 환산에는 사용할 수 있지만, 마지막 위치에서 추가로 1 mm 움직일 때의 비율을 뜻하지 않습니다. 작은 추가 이동은 그 위치 주변의 비율로 계산해야 합니다. 평균과 국소 값을 구분하는 것이 긴 스트로크 해석의 핵심입니다.

남은 댐퍼 여유가 20 mm라면 역산도 가능합니다. 첫 20 mm의 바퀴 이동에서 12 mm를 사용하므로, 다음 구간에서 남은 8 mm를 소모합니다. 8 ÷ 0.80 = 10 mm를 더하면 바퀴 환산 거리는 30 mm입니다. 단순히 20 ÷ 0.70로 계산한 약 28.6 mm는, 아직 도달하지 않은 전체 40 mm 구간의 평균을 잘못 적용한 값입니다.

6. 스토퍼 접촉과 전체 이동 한계를 구별한다

댐퍼의 기계적 끝 위치가 차량 전체의 사용 가능한 스트로크를 항상 결정하는 것은 아닙니다. 범프 스토퍼, 타이어와 차체 사이 공간, 관절의 각도 범위 등 다른 조건이 먼저 제한을 만들 수 있습니다. 서로 다른 부품의 제한을 비교할 때는 모두 같은 바퀴 좌표 또는 같은 댐퍼 좌표로 환산해야 합니다.

Monroe의 스트럿 구성 설명은 압축 끝 부근의 jounce bumper와 신장 끝 부근의 rebound bumper 역할을 나누어 설명합니다. 스토퍼가 힘을 받기 시작하는 위치와 더 이상 움직일 수 없는 위치는 동일한 개념이 아닙니다. 접촉 이후의 힘과 변형 관계까지 알아야 그 구간의 거동을 설명할 수 있습니다.

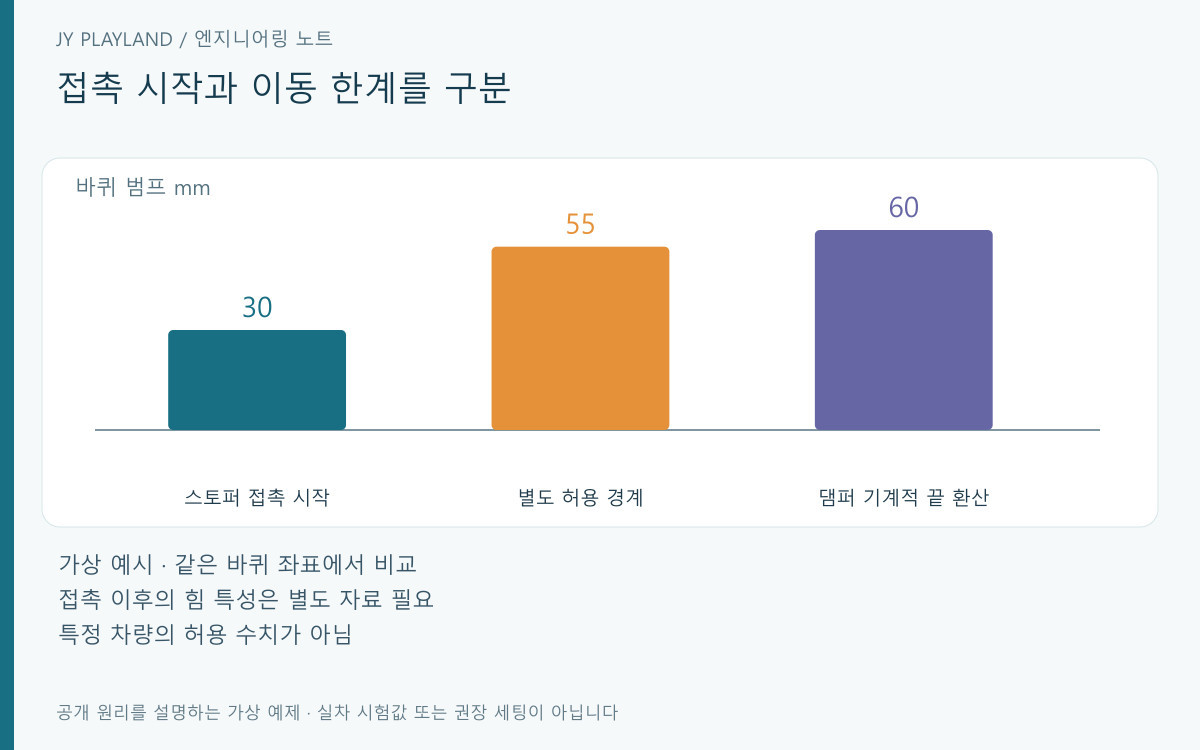

그림에서는 바퀴 범프 좌표 30 mm에 스토퍼 접촉 시작, 55 mm에 별도로 주어진 허용 경계, 60 mm에 댐퍼 기계적 끝의 환산 위치를 놓았습니다. 이것은 실제 차량에 권하는 여유가 아닙니다. 댐퍼 수치만 보면 60 mm까지 보이지만, 이 가정에서는 55 mm의 별도 경계를 먼저 고려해야 한다는 관계를 표현합니다.

특히 ‘접촉하지 않는 거리’와 ‘설계에서 허용하는 전체 거리’를 같은 열에 적으면 비교가 틀어집니다. 어느 자료는 스토퍼 접촉 전까지만 보고, 다른 자료는 접촉 후 압축까지 포함할 수 있습니다. 숫자가 큰 쪽이 더 넉넉하다고 평가하기 전에 끝 조건의 정의부터 맞추어야 합니다.

7. 관찰 기록에는 방향과 끝 조건을 남긴다

유용한 스트로크 기록은 결과 숫자뿐 아니라 그 숫자가 성립하는 범위를 남깁니다. 다음 표는 차량 작업 지시가 아니라 이미 확보한 설계·시험 자료를 읽을 때 사용할 수 있는 기록 양식입니다. 모르는 칸은 추정값으로 메우지 않고 ‘자료 없음’으로 두면 후속 확인 항목이 분명해집니다.

시간 기록이 있다면 이동 거리와 속도도 분리합니다. 같은 20 mm 변위라도 걸린 시간이 다르면 댐퍼 속도가 달라집니다. 그러므로 스트로크 기록 하나만으로 감쇠력까지 결정할 수 없습니다. 변위 파형과 시간의 관계는 댐퍼 속도와 차량 속도의 차이에서 이어서 볼 수 있습니다.

8. 스트로크 계산으로 말할 수 있는 것

이 글의 계산은 정해진 경계 사이에서 현재 위치가 어디에 있는지, 두 방향의 이동 여유가 어떻게 배분되는지, 바퀴와 댐퍼의 변위가 어떻게 연결되는지를 보여 줍니다. 그것만으로 충격의 크기, 차체 가속도, 승차감 또는 부품 수명을 예측하지는 않습니다. 그 판단에는 힘 특성, 시간 변화와 실제 차량 조건이 추가로 필요합니다.

자료를 읽은 뒤에는 “전체 스트로크는 120 mm이며, 이 정적 조건에서는 압축 35 mm와 신장 85 mm로 나뉜다”처럼 설명할 수 있어야 합니다. 이어서 그 수치가 댐퍼 좌표인지 바퀴 좌표인지, 스토퍼 접촉을 포함하는지까지 붙이면 다른 사람이 같은 계산을 재현할 수 있습니다.

공개 참고 자료

• Penske Racing Shocks, 7000 Series 공개 사양: 이동 거리와 최대 길이를 별도 항목으로 표기.
• Penske Racing Shocks, Spring Rate in Racing Suspension: 모션비 정의와 위치에 따른 기구 관계의 기초.
• Monroe, Essential Components Every Strut Assembly Needs: 압축·신장 끝 부근 범퍼의 역할.

자료 확인: 2026년 10월 19일. 본문의 가상 길이와 모션비는 제조사 제품값을 옮긴 것이 아닙니다.
