스프링 레이트 단위 변환: N/mm·kgf/mm·lb/in 계산과 검산

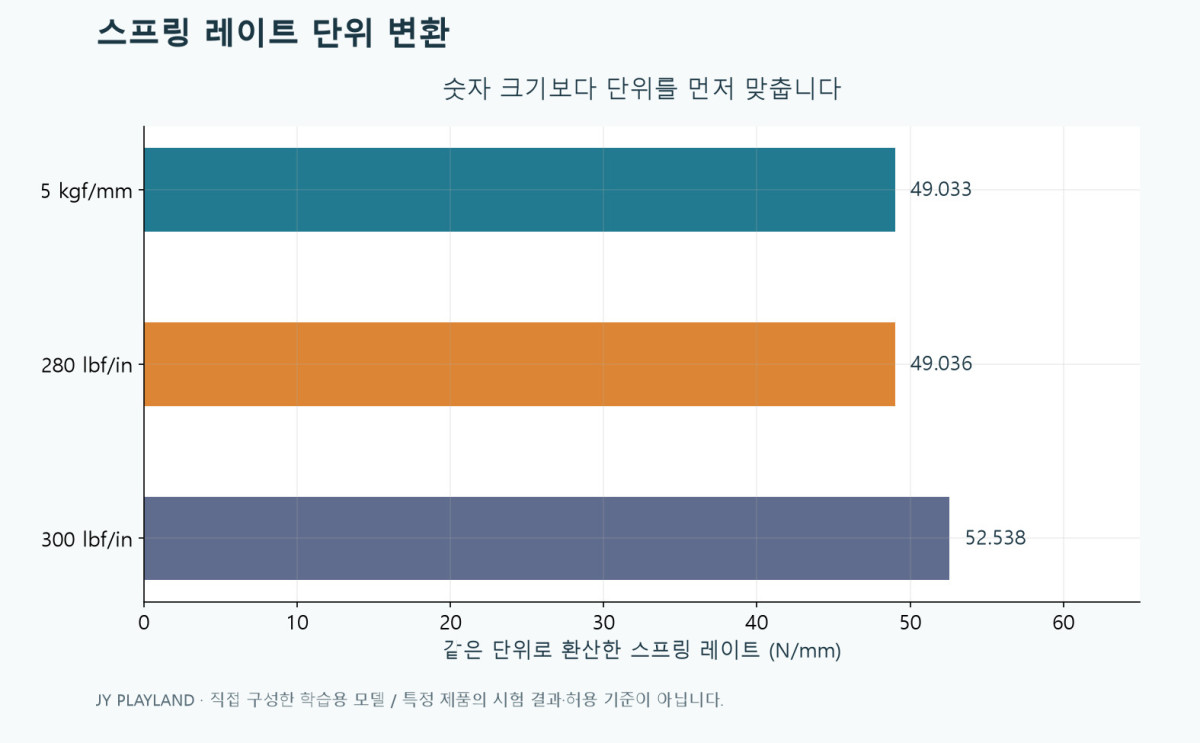

스프링 레이트 단위 변환을 먼저 하면 서로 다른 카탈로그의 숫자를 같은 기준으로 비교할 수 있습니다. 예를 들어 5 kgf/mm와 280 lbf/in은 숫자 크기가 크게 다르지만 환산하면 모두 약 49 N/mm입니다. 다만 단위가 같아졌다는 사실만으로 두 제품의 차량 적용이나 작동 범위까지 같아지는 것은 아닙니다. 이 글은 단위 해석과 검산을 위한 학습 자료입니다.
1. 스프링 레이트는 힘을 변위로 나눈 단위입니다
스프링 레이트는 정해진 구간에서 변위가 늘 때 힘이 얼마나 증가하는지를 나타냅니다. N/mm라면 1 mm의 추가 변위당 몇 N의 힘이 추가되는지 읽습니다. 힘 그 자체인 N, 질량인 kg, 스프링 레이트인 N/mm를 같은 칸에 비교하면 의미가 달라집니다.
제품 표기의 kg/mm가 질량인지 관행적으로 kgf/mm를 줄여 쓴 것인지 확인해야 합니다. 이 글에서는 힘을 뜻할 때 반드시 kgf라고 씁니다. 영문 lb/in도 힘 파운드를 뜻하는지 확인한 뒤 lbf/in으로 계산합니다. 불명확한 표기를 임의로 확정하지 않습니다.
NIST 단위 환산표에서 1 kgf는 9.80665 N입니다. 1 lbf는 약 4.448222 N이고 1 in는 25.4 mm입니다. 따라서 힘과 길이를 각각 변환해야 합니다. 분모의 길이 변환을 빠뜨리면 카탈로그 해석이 크게 틀어집니다.
2. 스프링 레이트 단위 변환을 한 줄씩 검산하기
5 kgf/mm에 9.80665를 곱하면 49.03325 N/mm입니다. kgf를 N으로 바꾸었고 분모는 이미 mm이므로 추가 길이 환산이 없습니다. 반대로 49.03325를 9.80665로 나누면 원래의 5 kgf/mm로 돌아옵니다.

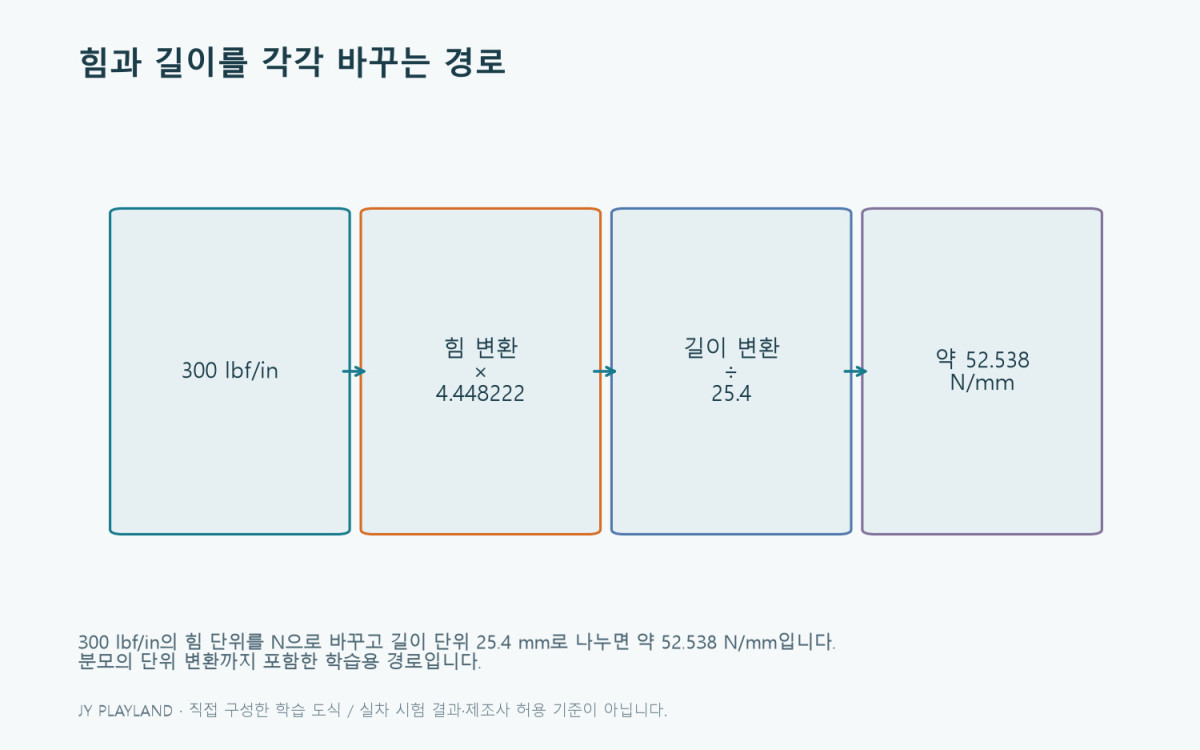

300 lbf/in의 경우 300×4.448222÷25.4를 계산해 약 52.538 N/mm를 얻습니다. 힘은 4.448222배로 바꾸고, 1인치의 변위는 25.4 mm이므로 다시 25.4로 나눕니다. 이것을 kgf/mm로 표현하면 약 5.357입니다.
계산기를 사용할 때는 원래 입력한 숫자와 단위를 함께 적습니다. “300→52.538”만 남기면 다음 사람이 어느 환산식을 썼는지 알기 어렵습니다. “300 lbf/in×0.17512685=52.538 N/mm”처럼 한 줄의 경로를 남기는 편이 재검산에 유리합니다.
| 원단위 | N/mm로 변환 | 역산 |
|---|---|---|
| 1 kgf/mm | ×9.80665 | ÷9.80665 |
| 1 lbf/in | ×0.17512685 | ÷0.17512685 |
| 1 N/m | ÷1,000 | ×1,000 |
| 5 kgf/mm | 49.03325 N/mm | 5 kgf/mm |
| 300 lbf/in | 약 52.538 N/mm | 약 300 lbf/in |
3. 스프링 레이트 단위 변환과 반올림 시점

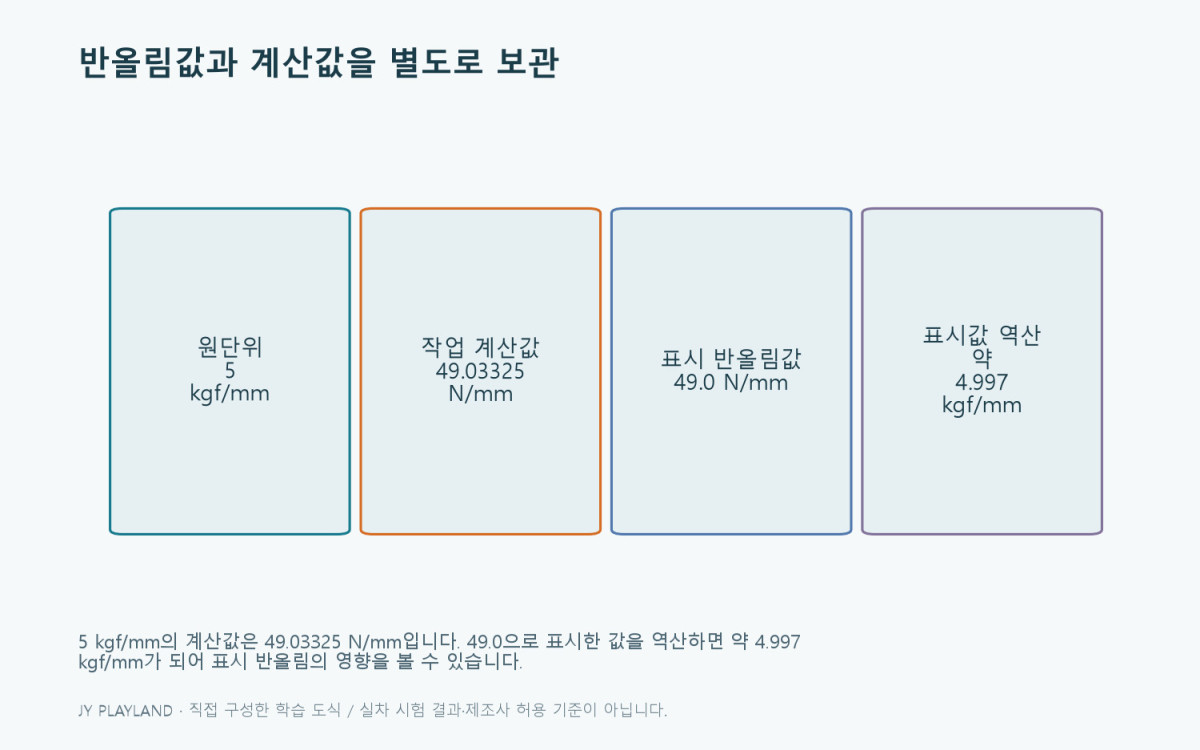

위 예제의 49.03325 N/mm를 카탈로그 비교표에서는 49.0 N/mm라고 표시할 수 있습니다. 이 표시의 자릿수가 실제 시험 정확도를 보증하는 것은 아닙니다. 원자료가 5라는 한 자리 숫자만 제공했다면 환산 결과의 긴 소수도 같은 정도의 정보를 늘려 주지 않습니다.
반올림한 49.0으로 역산하면 약 4.997 kgf/mm가 되어 정확히 5가 나오지 않습니다. 변환이 잘못된 것이 아니라 표시 과정에서 정보가 줄어든 결과일 수 있습니다. 작업용 계산값과 독자에게 보여 주는 반올림값을 구분하세요.

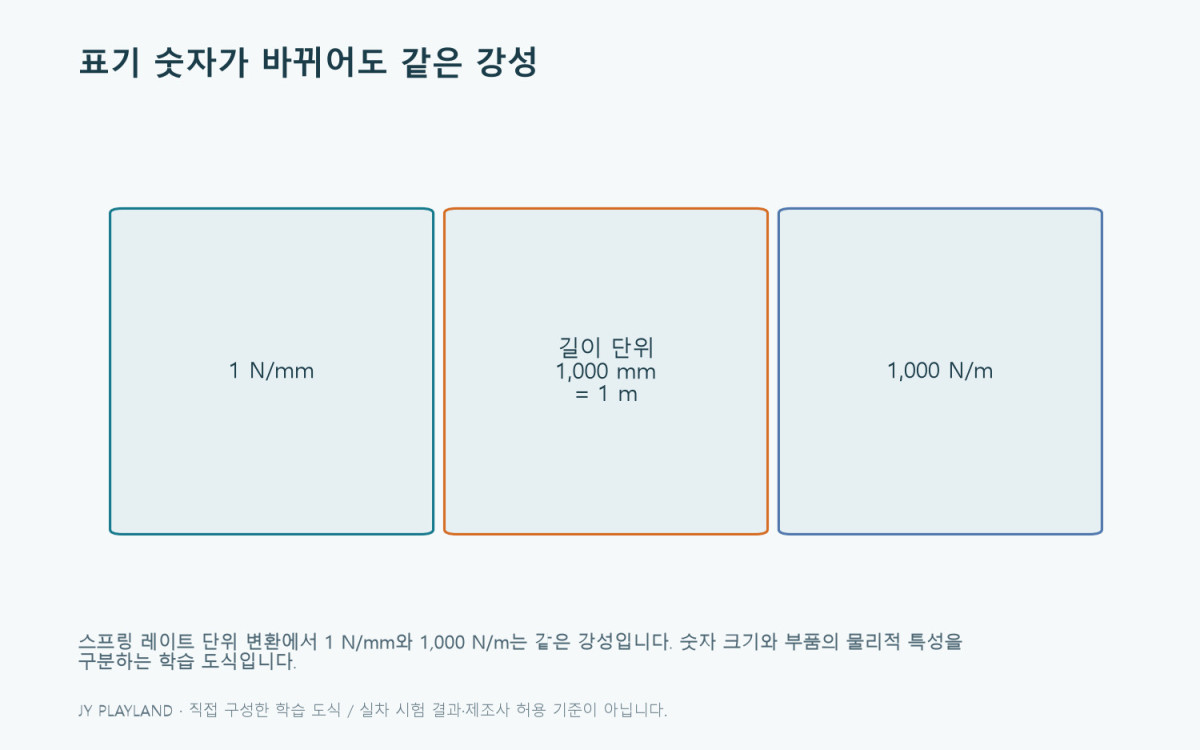

스프링 레이트 단위 변환에서는 N/m와 N/mm도 주의합니다. 1 N/mm는 1,000 N/m입니다. 단위를 바꾸었을 때 숫자가 1,000배가 되었다고 부품이 단단해진 것은 아닙니다. 고유진동수 식에서 길이를 m로 사용하는지 mm로 사용하는지까지 맞춰야 합니다.
4. 단위가 같아진 뒤 비교해야 할 제품 조건
같은 50 N/mm라도 선형 구간의 값인지 특정 압축 구간의 평균값인지에 따라 뜻이 달라집니다. 가변 레이트 스프링은 하나의 숫자로 전체 곡선을 표현하기 어렵습니다. 두 점의 힘과 변위가 있다면 어떤 구간에서 계산했는지 함께 표시합니다.
자유 길이, 장착 상태의 초기 압축, 사용할 수 있는 변위, 끝단 형상과 차량 적용 정보는 단위 변환으로 얻을 수 없습니다. 댐퍼와 간섭하거나 작동 여유가 부족한지는 해당 제품과 차량 자료로 따로 확인합니다.
이 계산은 제품 선택이나 교환 허가를 제공하지 않습니다. 실제 장착을 검토할 때는 제조사 적용표와 차량별 지침을 확인하고, 공개되지 않은 시험 자료를 추정하여 채우지 않습니다.
5. 스프링 레이트 단위 변환 비교표 작성
첫째, 원문 표기와 제품 식별 정보를 그대로 옮깁니다. 둘째, 힘 단위가 명확한지 확인합니다. 셋째, 모든 값을 N/mm로 환산합니다. 넷째, 선형·구간 평균·곡선값 중 무엇인지 적습니다. 마지막으로 원단위로 되돌려 계산의 방향을 검산합니다.
자료에 시험 구간이 없다면 “선형 스프링”이라고 대신 써 넣지 않습니다. 미확인 칸을 남기고 공급사에 문의할 항목으로 사용하세요. 비교표의 빈칸은 실패가 아니라 추가 정보가 필요한 지점을 보여 줍니다.
이 방식은 사용자에게 공개된 제품 자료를 읽기 위한 것입니다. 회사나 고객의 도면, 시험 성적서와 비공개 사양을 사용하지 않아도 단위와 비교 조건을 정확하게 정리할 수 있습니다.
6. 자주 생기는 계산 오류와 간단한 확인 문제
300 lbf/in를 약 1,334 N/mm로 적었다면 인치 변환을 빼먹었는지 확인합니다. 1,334 N는 약 1인치 변위에 대응하는 힘 증가량이고, 1 mm당 값으로 바꾸려면 25.4로 나누어야 합니다.
연습으로 8 kgf/mm를 N/mm와 N/m로 바꿔 보세요. 답은 78.4532 N/mm, 78,453.2 N/m입니다. 다시 9.80665로 나누었을 때 8 kgf/mm가 나오면 힘 환산 경로가 맞습니다.
왜 5 kgf/mm와 280 lbf/in가 정확히 같지는 않을까요? 환산하면 후자는 약 49.0355 N/mm입니다. 이 차이가 실제 제품 성능 차이라고 결론 내리려면 원자료 자릿수와 시험 허용차가 필요합니다. 반올림된 카탈로그 숫자만으로 미세한 순위를 정하지 않습니다.
| 확인 항목 | 자료 A | 자료 B |
|---|---|---|
| 원문 표기·품번 | 직접 옮겨 적기 | 직접 옮겨 적기 |
| 힘/길이 단위 | 확정 / 미확인 | 확정 / 미확인 |
| N/mm 환산값 | 계산식 포함 | 계산식 포함 |
| 해당 변위 구간 | 제공값 / 미확인 | 제공값 / 미확인 |
| 적용 차량과 제한 | 제조사 자료 | 제조사 자료 |
이어서 읽기
검산 질문: 단위와 제품 조건을 별도로 확인했나요?
스프링 레이트 단위 변환을 끝낸 표에는 원문 표기, 환산식, 사용한 자릿수와 변위 구간을 각각 남기세요. N/mm 칸이 같아도 선형 구간과 작동 범위가 확인되지 않으면 제품 특성이 같다고 결론 내릴 수 없습니다. 원단위로 되돌리는 검산은 곱셈과 나눗셈 방향을 점검하는 데 사용합니다.
비교표를 넘기기 전에는 계산에 쓴 52.538 N/mm와 표시용 52.5 N/mm를 구분했는지 확인하세요. 반올림으로 남는 역산 차이는 실제 제품의 시험 허용차와 별개입니다. 허용차가 없는 자료는 긴 소수로 순위를 정하지 말고, 같은 구간과 조건의 시험 자료를 요청하세요.
참고 자료와 작성 범위
참고 자료는 단위와 기본 원리를 확인하는 데 사용했습니다. 계산 숫자, 비교표와 그림은 이 글을 위해 직접 구성한 예제입니다. 특정 차량의 안전 판정·제조사 승인 사양을 제공하지 않습니다. 실제 점검과 작업에는 해당 차량의 설명서·정비 지침과 전문가 확인을 우선합니다.
