서스펜션 도면 읽는 법: Datum·공차·부품 관계 기초
서스펜션 도면을 읽을 때는 형상보다 기준, 좌표계, 치수의 의미를 먼저 확인해야 합니다. 공개 학습용 치수 예제를 통해 기준 치수와 계산 결과의 차이를 설명합니다.

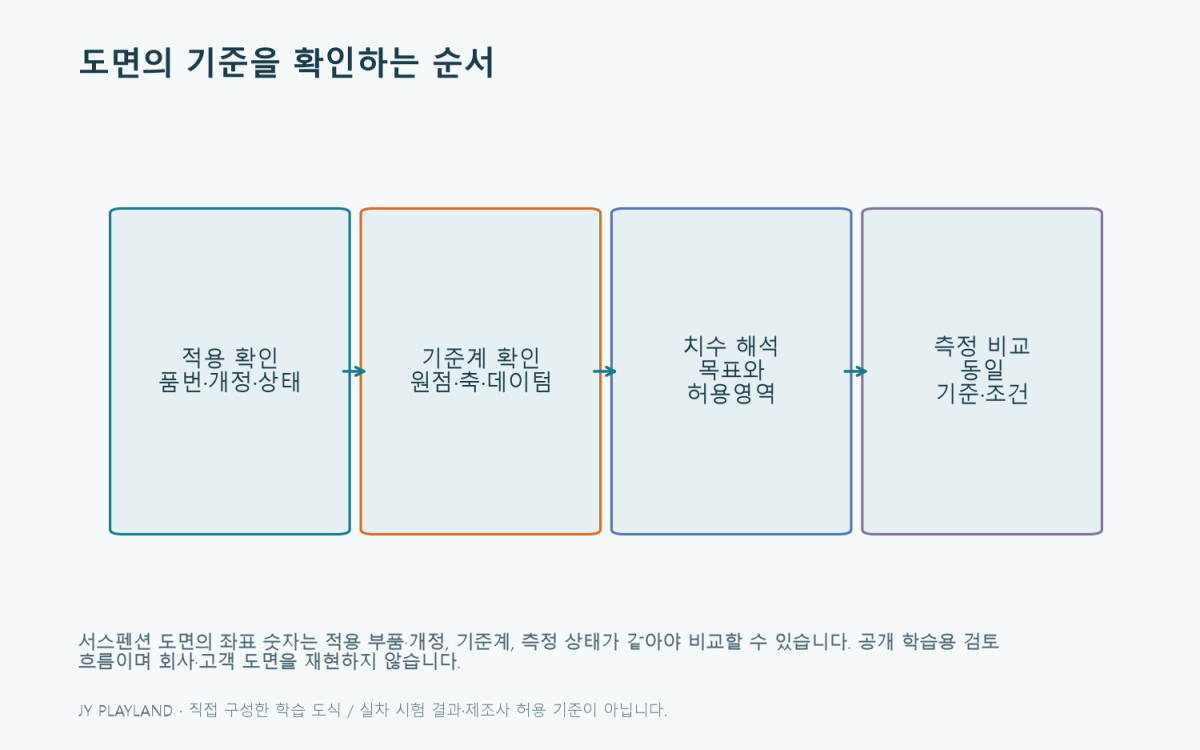

1. 부품 그림과 제작·검사 도면을 구분하세요
| 자료 | 알 수 있는 것 | 그 자료만으로 알 수 없는 것 |
|---|---|---|
| 부품 카탈로그·분해도 | 부품 이름, 연결 순서, 부품번호 | 정확한 형상 공차와 조립 토크 |
| 조립도 | 상대 부품, 조립 관계, 요구 조건 | 모든 개별 부품의 제조 요구사항 |
| 부품 제작 도면 | 재질, 형상, 치수, 공차, 표면 요구 | 차량 전체의 주행 성능 |
분해도에서 선이 가까워 보인다고 실제 간격이 작은 것은 아닙니다. 축척과 투상법, 단면 표시를 확인하고, “LH/RH”의 기준도 도면 정의에 따라 읽습니다. 같은 차종이라도 연식·구동계·트림에 따라 부품이 달라질 수 있으므로 적용 부품번호와 개정 이력이 먼저입니다.
2. 가상 평판으로 위치 기준을 이해하기

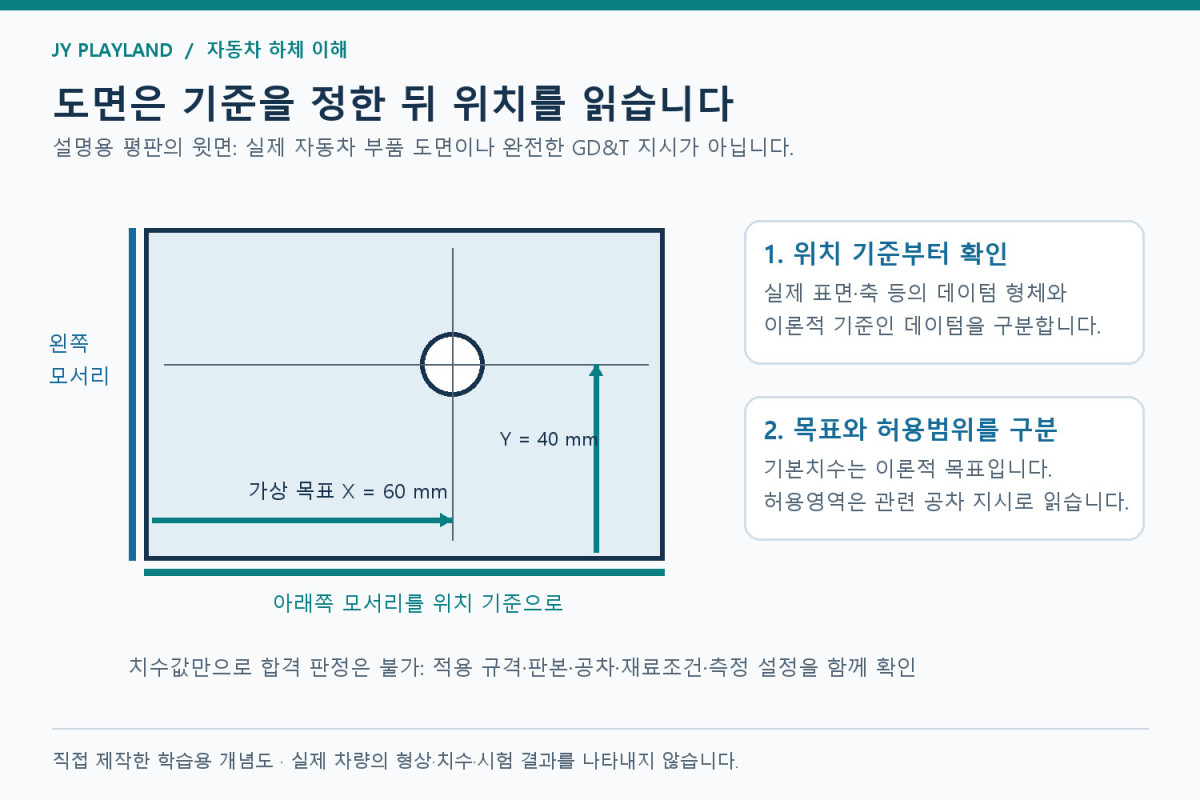

서스펜션 도면 학습 그림에서 구멍 중심은 왼쪽 기준으로 60 mm, 아래쪽 기준으로 40 mm에 있다고 가정했습니다. 기준을 바꾸면 같은 구멍도 다른 좌표로 표현됩니다. 그래서 측정 결과에 좌표값만 적고 어떤 기준으로 정렬했는지를 빠뜨리면 서로 비교하기 어렵습니다.
실제 GD&T에서 데이텀 형체는 기준 설정에 사용하는 실제 표면이나 형체이고, 데이텀은 그로부터 설정하는 이론적으로 정확한 기준입니다. 데이텀이 모두 평면인 것은 아닙니다. 축이나 중심평면 등이 기준이 될 수도 있으므로, A·B·C라는 문자만 보고 구속 방식을 단정하지 않습니다.
3. 목표 위치와 허용범위는 별개입니다
| 항목 | 읽는 질문 | 흔한 오해 |
|---|---|---|
| 기본치수 | 이론적으로 정확한 목표가 어디인가? | 상자 안 숫자를 일반 ±공차로 읽기 |
| 크기 공차 | 구멍 지름이나 폭이 어느 범위인가? | 지름이 맞으면 위치도 맞다고 보기 |
| 기하공차 | 어떤 형체를 어떤 공차영역으로 관리하는가? | 공차 숫자만 보고 기준·기호를 생략하기 |
| 데이텀 참조 | 어떤 기준과 순서에 대해 해석하는가? | 검사 지그에서 임의로 편한 면을 잡기 |

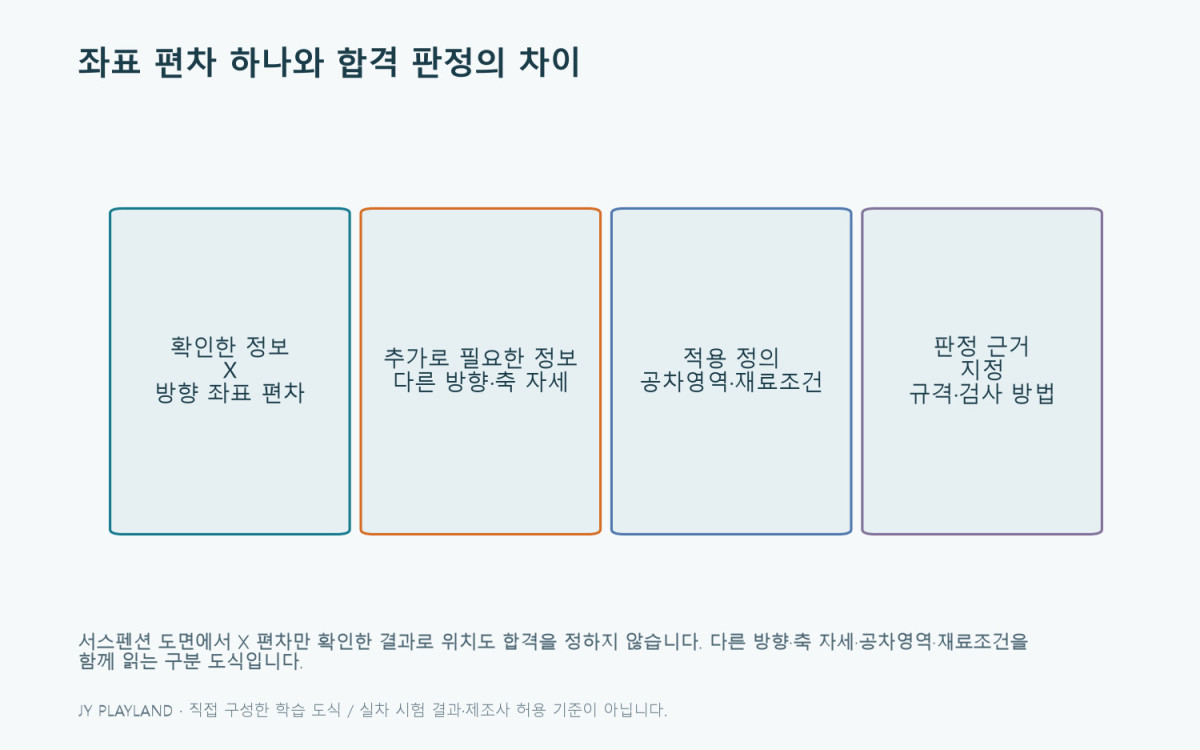

가령 목표 X가 60 mm이고 측정 좌표가 60.08 mm였다고 해도, 그 차이 하나만으로 위치도 합격 여부를 정할 수는 없습니다. 다른 방향의 편차, 축의 방향, 공차영역 형태, 재료조건과 적용 규격을 함께 읽어야 합니다. 이 글은 규격의 정의를 대체하는 검사 판정표가 아닙니다.
4. 서스펜션 부품에 연결해 보기
서스펜션 도면에서 로어암이라면 차체측 부싱과 바퀴측 볼조인트가 무엇을 연결하는지 먼저 표시해 봅니다. 이어 각 연결부의 위치 요구가 어느 도면·모델에서 정의되는지, 부품 상태가 자유 상태인지 조립 또는 하중 상태인지 확인합니다. 부싱이 탄성 변형하는 구조라면 금속 부품의 측정 결과와 조립체의 작동 위치를 같은 것으로 취급하면 안 됩니다.
작은 공차가 언제나 좋은 설계라는 뜻도 아닙니다. 조립 기능을 만족하는지, 제조와 측정에서 재현할 수 있는지, 불필요하게 비용을 높이지 않는지를 함께 검토합니다. 도면의 데이텀 참조 순서를 실제 조립 작업 순서와 자동으로 동일시하지 않는 것도 중요합니다.
5. 도면 검토 때 남길 여섯 줄 메모
- 문서번호·개정·적용 규격과 판본:
- 부품의 기능과 체결 상대:
- 투상·단면·차량 방향·단위:
- 관리할 형체와 데이텀 참조:
- 크기·기본치수·기하공차의 관계:
- 측정 상태·구속 방법·미확인 질문:
기준과 공차 체계의 공식 범위는 ASME Y14.5 표준 안내에서 확인할 수 있습니다. 해당 도면이 ISO GPS 체계를 지정했다면 그 체계와 적용 판본을 따라야 하며 서로의 기본 규칙을 임의로 섞지 않습니다.
6. 서스펜션 도면: 가상 두 구멍 사이 거리: 공차 누적을 읽는 연습

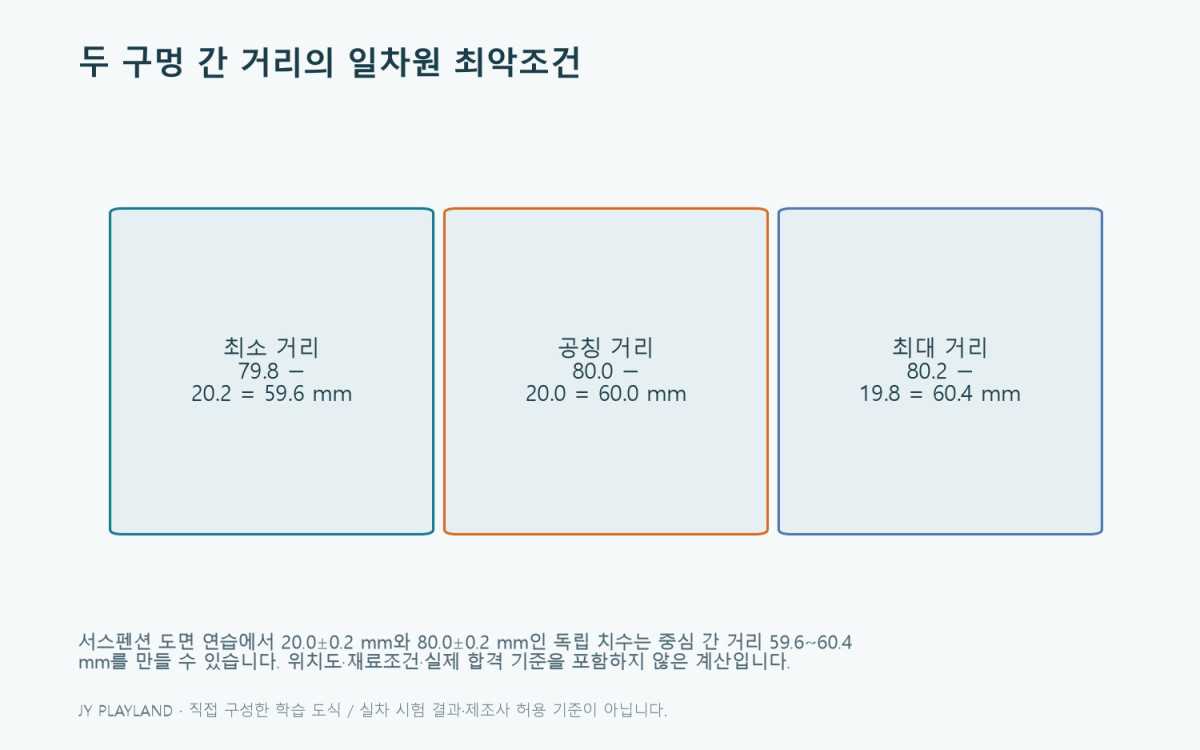

평면의 같은 기준선에서 두 구멍 중심 위치를 각각 20.0±0.2 mm와 80.0±0.2 mm로 표시했다고 가정합니다. 공칭 중심 간 거리는 60.0 mm입니다. 두 치수가 독립적으로 허용 끝값을 가질 수 있다고 보면 최솟값은 79.8−20.2=59.6 mm, 최댓값은 80.2−19.8=60.4 mm입니다.
이는 일차원 치수의 단순 최악조건 예제입니다. 실제 도면의 위치도, 기준 체계, 크기 공차, 재료조건 기호와 검사 방법까지 적용한 계산이 아닙니다. ±0.4 mm라는 결과를 임의의 실제 부품 합격 기준으로 옮겨 쓰면 안 됩니다.
제곱합 제곱근 같은 통계적 방법은 공정의 분포와 독립성 등 가정을 필요로 합니다. 데이터 없이 계산 결과가 작다는 이유로 선택하면 최악조건 결과와 다른 의미를 숨기게 됩니다. 검토표에는 사용한 계산 방식과 가정을 함께 적으세요.
| 항목 | 가상 값 | 해석 |
|---|---|---|
| 첫 중심 위치 | 20.0±0.2 mm | 동일 기준선에서 측정 |
| 둘째 중심 위치 | 80.0±0.2 mm | 동일 기준선에서 측정 |
| 공칭 중심 거리 | 60.0 mm | 공칭값의 차 |
| 최악조건 범위 | 59.6~60.4 mm | 제시한 일차원 가정에 한정 |
다음 질문으로 이어가기: 서스펜션 하드포인트와 공차: 1mm 차이가 만드는 변화 · 차고를 두 번 재면 값이 다른 이유: 반복 측정과 기준점 기록법
같은 도면값을 비교하기 위한 검토 메모
서스펜션 도면의 구멍 거리 예제를 다시 검산해 봅니다. 중심 위치가 각각 20.0 mm와 80.0 mm이므로 공칭 거리는 60.0 mm입니다. 첫 구멍만 오른쪽으로 0.2 mm 이동하면 거리는 59.8 mm가 되고, 두 번째 구멍만 왼쪽으로 0.2 mm 이동해도 같은 결과가 됩니다. 두 변화가 동시에 생기면 59.6 mm입니다. 두 좌표 편차의 부호와 두 점 사이 거리에 대한 영향이 다를 수 있음을 보여 주는 과정입니다.
반대로 두 중심이 같은 방향으로 0.2 mm씩 이동하면 좌표는 20.2 mm와 80.2 mm이지만 거리는 여전히 60.0 mm입니다. 좌표가 바뀌었다는 사실과 두 점 사이 거리가 바뀌었다는 사실을 구분해야 합니다. 이 예제에서 두 이동이 항상 함께 생긴다고 가정한 것은 아닙니다. 실제 공차 해석에서는 공통 원인, 기준 설정, 형체의 관계를 정의한 도면 정보를 읽어야 하며 독립이라는 가정도 검토표에 남깁니다.
측정 보고서에 합격이라는 표시만 있으면 어떤 요구를 검사했는지 확인하기 어렵습니다. 도면의 적용 개정, 검사한 항목, 단위, 기준계와 측정 상태를 함께 요청하면 설계 요구와 결과가 연결됩니다. 공개 학습용 검토에서는 요구의 의미와 확인 질문을 다룰 수 있지만 회사의 제작 도면이나 고객 검사 자료를 예제로 옮겨서는 안 됩니다. 부품 형태가 비슷하다는 이유로 다른 도면의 공차를 가져오는 것도 적절하지 않습니다.
서스펜션 도면에서 좌우 대칭처럼 보이는 그림이라도 모든 치수가 자동으로 대칭이라는 뜻은 아닙니다. 별도 좌우 부품번호, 기준 축 정의와 적용 형체를 확인합니다. 검토 중 불분명한 부분은 임의로 수정한 숫자보다 질문으로 남깁니다. 예를 들어 “이 치수는 자유 상태의 부싱 중심인가, 조립 구속 후의 위치인가”는 측정 조건을 정하는 질문이며 불량 판정과는 별개입니다.
| 기록 항목 | 무엇을 남길까 | 해석할 때 주의할 점 |
|---|---|---|
| 개정 | 현재 적용되는 도면의 개정과 부품번호 | 다른 버전의 요구를 검사 결과와 섞지 않기 |
| 좌표 기준 | 원점·축 방향·데이텀 참조 순서 | 기준이 다른 좌표끼리 단순 차감하지 않기 |
| 측정 상태 | 자유·조립·하중 상태의 정의 | 탄성 부품의 상태 차이를 형상 오류와 구분하기 |
| 허용영역 | 치수 공차인지 위치 공차인지 | 한 좌표 편차를 전체 합격 판정으로 바꾸지 않기 |
| 계산 가정 | 독립 치수와 최악조건 사용 여부 | 통계적 계산과 같은 의미로 섞어 읽지 않기 |
| 검사 항목 | 검사한 치수와 아직 미검사인 요구 | 일부 결과를 도면 전체 준수로 확대하지 않기 |
| 불분명한 점 | 해석에 필요한 질문을 문장으로 기록 | 추정값으로 문서의 요구를 대신하지 않기 |
이어서 읽기
수정: 2026년 10월 8일 · 도식과 계산은 학습용으로 직접 구성한 예제이며 실차 측정·시험 결과가 아닙니다. 오류 제보
