서스펜션 하드포인트와 공차: 1mm 차이가 만드는 변화
하드포인트는 서스펜션 연결 위치를 정의하는 좌표입니다. 작은 좌표 차이를 비교하기 전에 기준면·축 방향·차량 상태가 같은지 확인하는 검토 방법을 정리합니다.
이 글에서는 하드포인트가 왜 중요한지, 부품 제조공차와 조립공차가 어떻게 누적되는지, 얼라인먼트 조정만으로 해결할 수 없는 경우를 설명합니다.
1. 가상 계산: 1 mm라는 숫자에 빠져 있는 조건

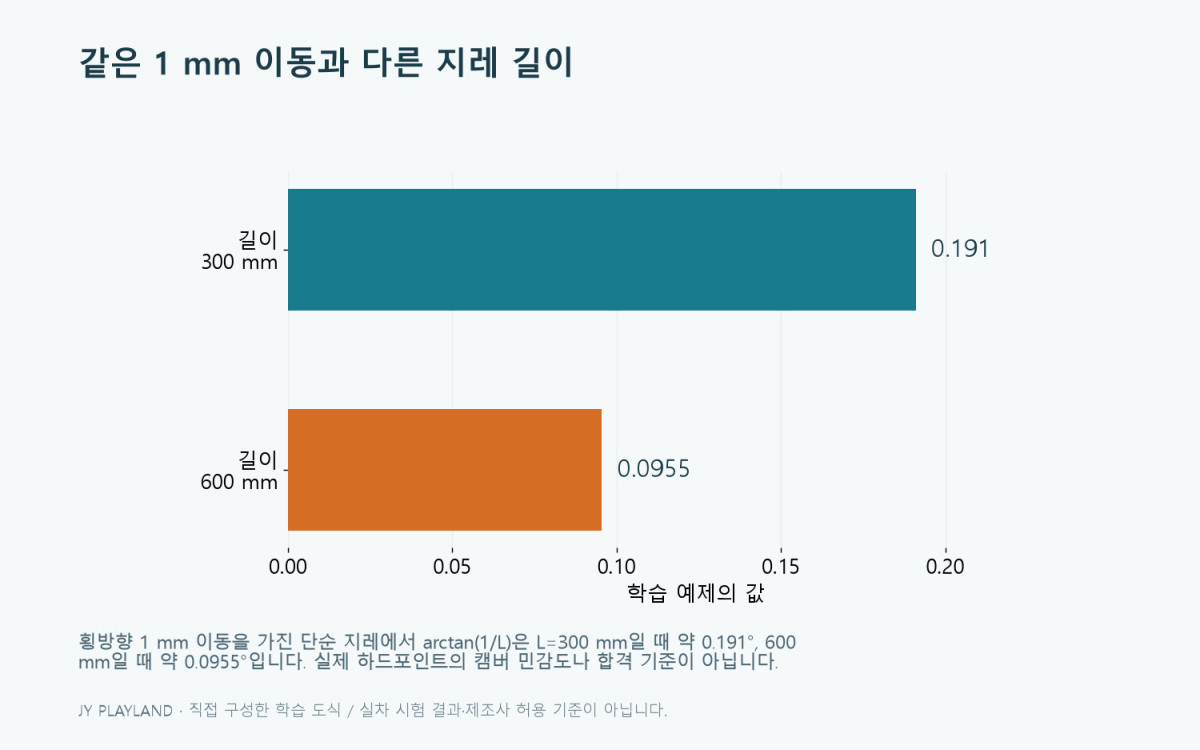

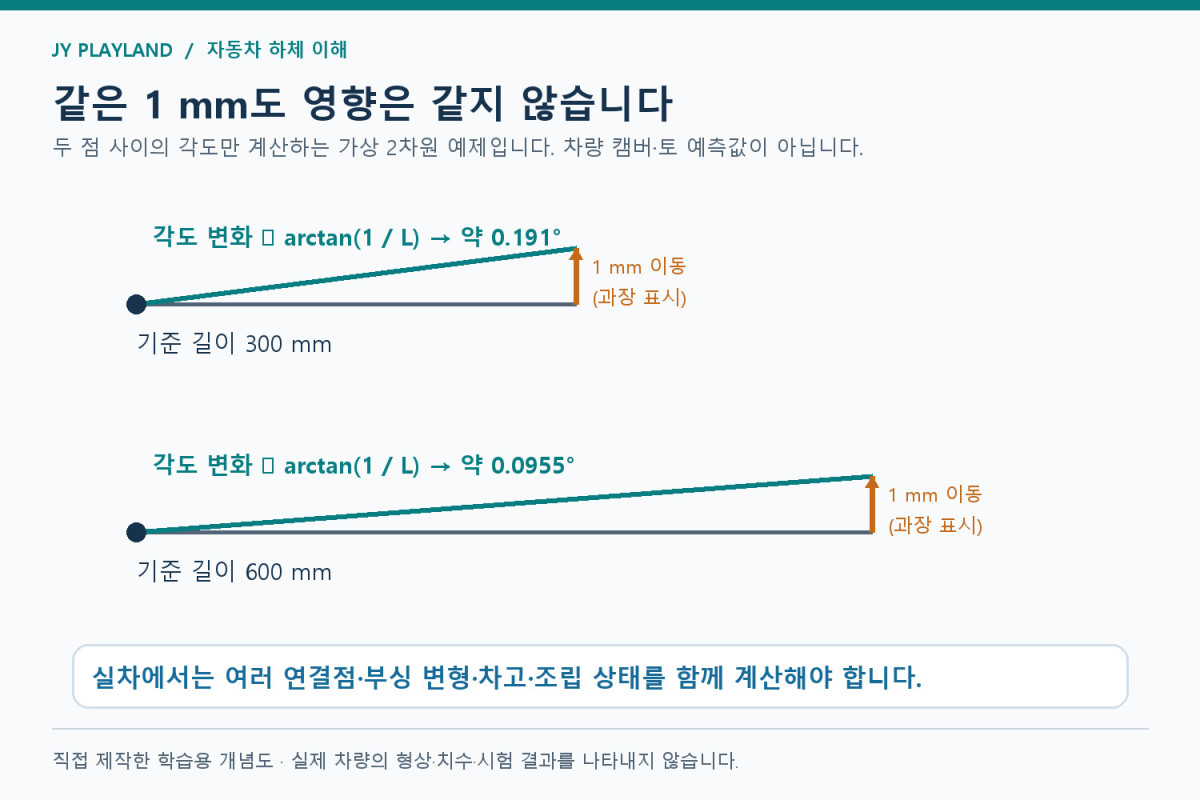

고정점과 이동점이 수평으로 300 mm 떨어져 있고 이동점만 수직으로 1 mm 올라간다고 가정하면 각도 변화는 arctan(1/300), 약 0.191°입니다. 기준 길이를 600 mm로 바꾸면 같은 1 mm 이동도 약 0.0955°가 됩니다. 따라서 이동량만으로 “영향이 크다/작다”를 판단할 수 없습니다.
이 예제에는 암의 회전, 너클의 다중 구속, 부싱 탄성, 차량 차고가 없습니다. 실제 하드포인트 변경은 연결점 전체와 작동 범위를 계산해야 합니다. “1 mm 오차는 캠버 몇 도”라는 보편적인 환산표로 사용하지 마세요.
| 예제 조건 | 변위 | 계산 각도 |
|---|---|---|
| 기준 길이 300 mm | 1 mm | 약 0.191° |
| 기준 길이 600 mm | 1 mm | 약 0.0955° |
관련 SAE 연구의 공개 초록도 하드포인트 배치에 K&C 목표뿐 아니라 공간과 여러 기하학적 제약을 함께 고려합니다. 여기의 간단한 계산은 그 논문의 결과를 재현한 것이 아닙니다.
2. 하드포인트는 좌표가 아니라 관계다
로어암 차체측 피벗, 볼조인트, 스트럿 상단, 타이로드 내·외측 점은 각각 X·Y·Z 좌표로 표현할 수 있습니다. 그러나 중요한 것은 한 점의 숫자보다 점들이 만드는 선과 평면, 순간 중심과 운동 궤적입니다.
한 점을 옮기면 캠버 게인만 바뀌는 것이 아니라 범프 스티어, 롤센터, 패키지 간섭과 부품 하중도 함께 달라질 수 있습니다.
3. 제조공차와 조립공차
프레스 홀 위치, 용접 변형, 부싱 압입 위치, 볼조인트와 너클 가공공차가 모두 조립 위치에 영향을 줍니다. 각 부품이 개별 공차 안에 있어도 한 방향으로 쌓이면 최종 휠 위치가 목표에서 벗어날 수 있습니다.
공차 해석에서는 최악조건과 통계적 분포를 목적에 맞게 사용합니다. 안전·조립 한계와 일반 생산 분포를 같은 기준으로 보면 지나치게 느슨하거나 불필요하게 엄격한 공차가 될 수 있습니다.
4. Datum과 측정 기준
부품 도면의 Datum은 측정과 조립에서 위치를 판단하는 기준계입니다. 실제 차체에서 부품을 구속하는 면과 도면 기준이 잘 연결돼야 측정 결과가 기능과 의미 있게 대응합니다.
자유 상태의 고무 부싱과 하중이 걸린 상태의 위치는 다를 수 있습니다. 어떤 상태에서 측정했는지, 지그가 부품을 어떻게 구속했는지도 결과와 함께 기록해야 합니다.
5. 얼라인먼트로 보정할 수 있는 범위

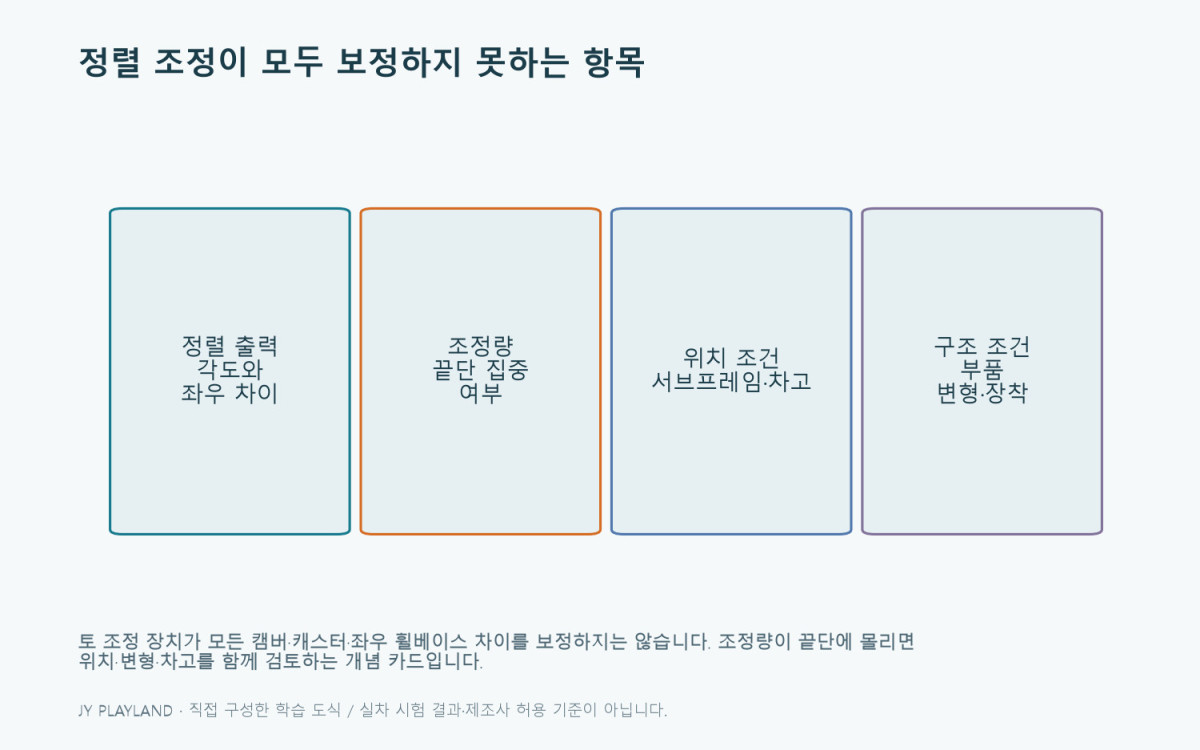

토 조정 장치가 있어도 캠버·캐스터 또는 좌우 휠베이스 차이를 모두 보정할 수 있는 것은 아닙니다. 조정값이 끝단에 몰려 있다면 부품 변형, 서브프레임 위치와 차고 차이를 먼저 확인합니다.
충돌이나 큰 충격 뒤에는 수치가 기준에 들어와도 좌우 조정량이 크게 다를 수 있습니다. 전후 측정값과 차체 기준점을 함께 보면 숨은 변형을 찾는 데 도움이 됩니다.
6. 정비와 품질 관점의 확인 순서
정비 전 차량 상태와 타이어를 확인하고, 부품 번호와 장착 방향, 체결 위치를 기록합니다. 교환 뒤에는 차고가 안정된 상태에서 얼라인먼트를 측정하고 좌우 조정량을 비교합니다.
도면을 해석할 때는 공개된 일반 예시를 사용해야 하며 회사·고객 도면과 측정 데이터는 외부에 공개하지 않습니다.
7. 관찰 기록과 전문 점검에서 확인할 항목
- 하드포인트 하나가 아닌 연결점 관계로 해석
- 도면 Datum과 실제 조립 구속조건 비교
- 부품·용접·압입·조립공차를 함께 검토
- 얼라인먼트 조정량의 좌우 차이 확인
- 충격 차량은 차체·서브프레임 기준점까지 점검
8. 하드포인트: 좌표 오차처럼 보이는 기준계 차이를 먼저 찾기

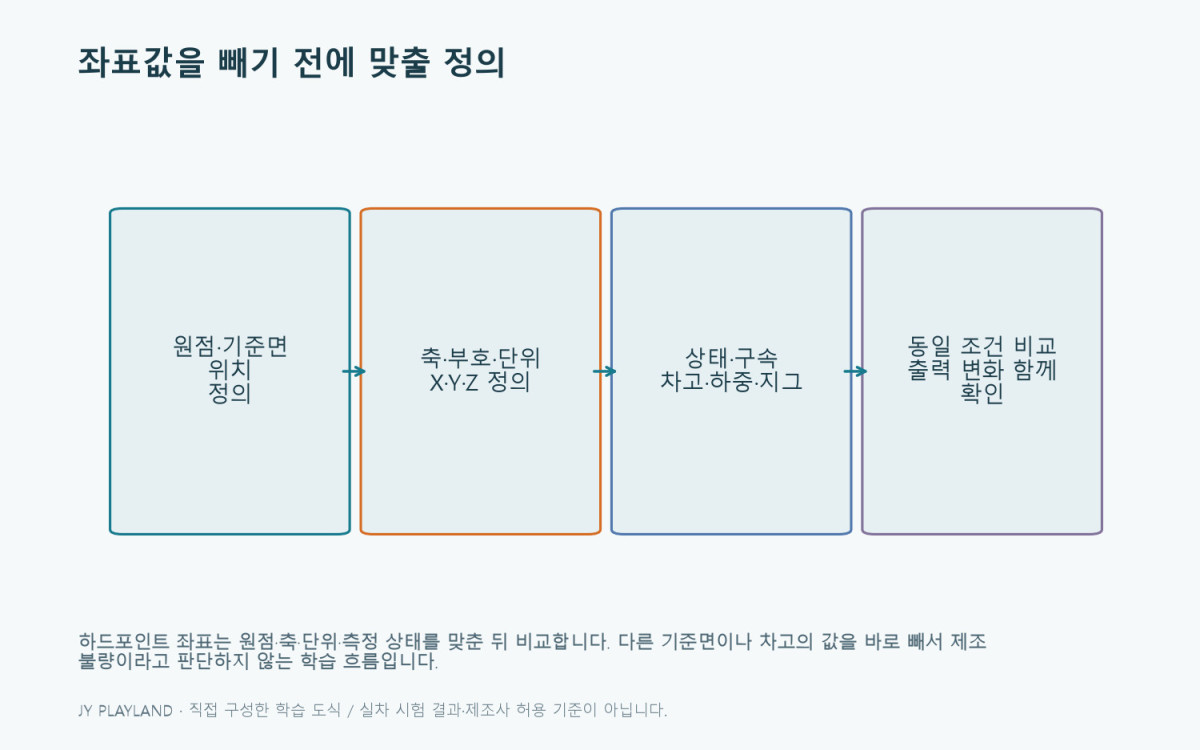

두 표의 연결점 높이를 빼기 전에 원점·기준면·측정 자세·차고의 정의를 비교합니다. 기준이 다르면 좌표 차이를 실제 부품의 차이로 해석할 수 없습니다.
좌표계가 같고 작은 횡방향 변위 δ가 길이 L의 지레 끝에서 생기는 단순 모델에서는 각도 변화가 약 δ/L 라디안입니다. δ=1 mm, L=300 mm이면 약 0.00333 rad, 0.191°입니다. 이는 민감도를 이해하는 기하학 예시이지 실제 서스펜션의 캠버 오차를 보증하는 식이 아닙니다.
실제 다중 링크에서는 여러 점과 부싱이 함께 영향을 줍니다. 한 점의 민감도를 다른 점에 그대로 적용하거나 각 오차의 절댓값을 무조건 더하면 해석이 달라질 수 있습니다. 검토 시에는 변경 전후 좌표, 고정한 조건, 평가한 출력 각도를 함께 남깁니다.
| 좌표 비교 전 확인 | 기록 예 | 확인 목적 |
|---|---|---|
| 원점과 축 | 차량 중심·전방 양수 등 실제 정의 | 부호와 기준 일치 |
| 단위 | mm 또는 m | 1,000배 혼동 예방 |
| 좌우 표현 | 차량 좌표/미러 변환 여부 | 대칭점 부호 혼동 예방 |
| 상태 | 설계 차고·적재·고정 조건 | 동일 자세 비교 |
다음 질문으로 이어가기: 서스펜션 도면 읽는 법: Datum·공차·부품 관계 기초 · 더블 위시본 서스펜션 구조와 장단점
두 좌표표가 다를 때 확인할 질문
하드포인트 좌표표 A와 B의 한 점에서 Z값이 2 mm 다르다고 가정합니다. A의 원점은 기준면 1, B의 원점은 그보다 2 mm 낮은 기준면일 수 있습니다. 같은 실제 점도 기준을 바꾸면 좌표값이 달라지므로 먼저 원점 정의를 읽습니다. 이 사례는 설명용 상황이며 실제 부품의 차이가 없다고 주장하는 것도 아닙니다. 좌표 정의가 맞은 뒤에야 형상 변화 여부를 비교할 수 있다는 뜻입니다.
한 점의 변화만 확인할 때도 다른 점을 고정했는지 적습니다. 모든 점을 같은 방향으로 이동한 경우와 한 연결점만 이동한 경우는 관계가 다릅니다. 전체 좌표가 이동한 것은 기준 변경이나 조립 위치 변화일 수 있고, 점 사이 관계가 변한 것은 별도의 검토 대상입니다. 단순 거리와 각도 계산으로 연결점의 관계를 검산할 수는 있지만 전체 다중 링크의 운동을 대신할 수는 없습니다.
공차 결과를 읽을 때는 좌표 편차의 크기와 출력 지표를 함께 기록합니다. 예를 들어 입력의 1 mm 변화와 평가한 토·캠버 변화는 다른 물리량입니다. 작은 지레 모델의 0.191°를 실제 차량의 캠버 편차로 옮겨 쓰지 않습니다. 원점·차량 상태가 같은지와 다른 연결점 조건이 무엇인지를 남기면 비교 결과가 달라졌을 때 설명을 다시 검토할 수 있습니다.
| 기록 항목 | 무엇을 남길까 | 해석할 때 주의할 점 |
|---|---|---|
| 원점 | 두 표의 원점과 기준면 정의 | 좌표 차이를 실제 이동이라고 바로 결론 내리지 않기 |
| 축 방향 | X·Y·Z의 방향과 부호 | 차량 좌우 표현과 도면 축을 자동으로 같게 보지 않기 |
| 단위 | mm 또는 m 표기와 환산값 | 자리수 차이를 좌표 오차로 오해하지 않기 |
| 차량 상태 | 기준 차고·적재·하중의 정의 | 자유 상태와 작동 상태의 점을 분리하기 |
| 고정 조건 | 다른 점·부품·부싱의 처리 | 한 점 변경과 전체 이동을 구분하기 |
| 출력 범위 | 각도 종류와 평가한 이동 구간 | 한 점 민감도를 모든 점에 그대로 적용하지 않기 |
| 사용 범위 | 공개 학습 예제 또는 승인 자료 | 비공개 좌표·도면·고객 데이터를 사용하지 않기 |
