더블 위시본 서스펜션 구조와 장단점
더블 위시본 서스펜션은 위아래 암의 배치로 바퀴의 움직임을 안내합니다. 도식에서 캠버 변화를 읽는 방법과 한 장의 그림으로는 알 수 없는 설계 조건을 설명합니다.

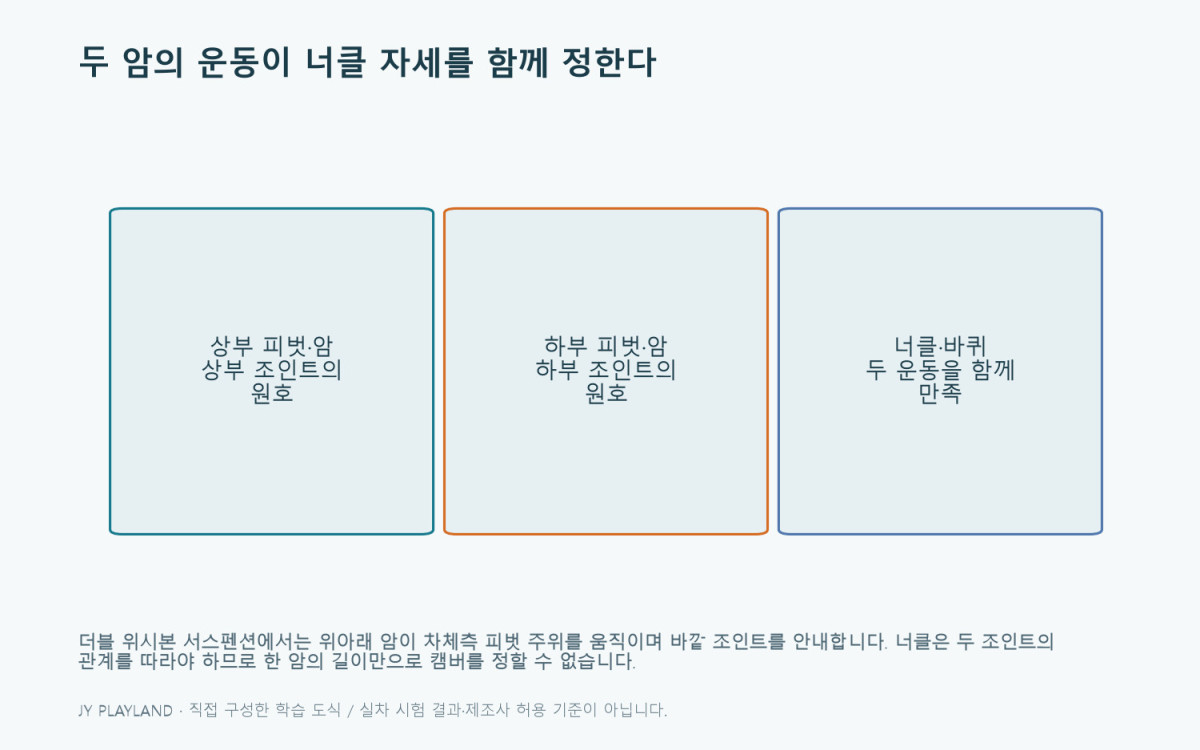

두 개의 원호가 바퀴 자세를 바꿉니다
차체 쪽 피벗을 중심으로 암이 회전하면 바깥쪽 조인트는 원호를 따라 움직입니다. 더블 위시본 서스펜션의 상·하부 조인트에 연결된 너클은 두 움직임을 동시에 따라야 합니다. 두 원호가 서로 다르면 바퀴의 상하 이동뿐 아니라 기울기, 즉 캠버도 달라집니다.
차체 측 피벗 ─ 상부 암 ─ 상부 조인트
↕ 너클·바퀴
차체 측 피벗 ─ 하부 암 ─ 하부 조인트
상부 암이 짧으면 어떤 일이 생길까요?
흔히 상부 암을 짧게 두어 압축 시 캠버 변화를 조율하지만, 길이의 대소만으로 캠버 변화 방향이나 크기를 확정할 수는 없습니다. 초기 암 각도와 안쪽·바깥쪽 장착점도 필요합니다. 같은 길이의 암도 다른 위치에 놓으면 다른 궤적을 만듭니다.
생각 실험: 두 암이 같은 길이이고 평행한 이상적인 평면 링크를 떠올려보세요. 그 경우와 상부 암의 길이·높이를 바꾼 경우는 너클의 자세 변화가 다릅니다. 이것은 실제 차량 시험 결과가 아니라, 치수 한 가지보다 연결 전체를 보아야 한다는 설명입니다.

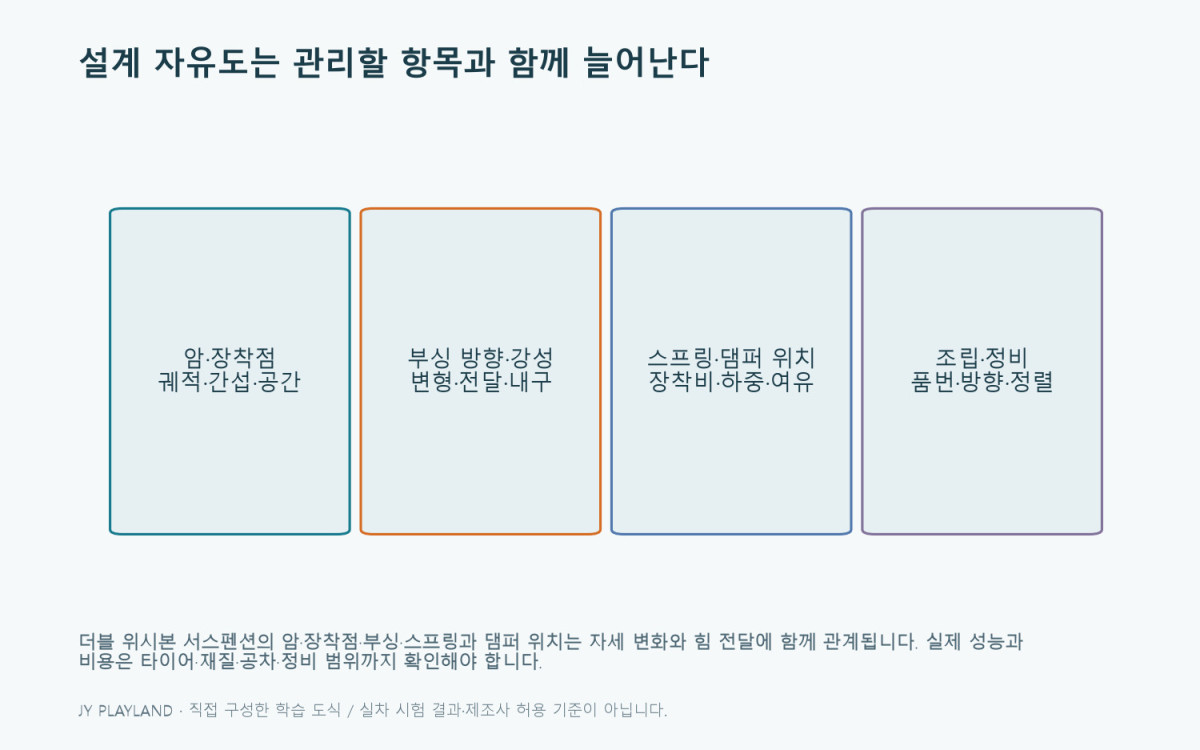

설계 자유도와 관리할 항목은 함께 늘어납니다
| 설계 변수 | 검토할 결과 | 따라오는 제약 |
|---|---|---|
| 상·하부 암 길이·각도 | 캠버 변화와 바퀴 이동 궤적 | 휠·차체·구동축 간섭 |
| 차체 측 장착점 | 힘 전달과 자세 변화 | 차체 강성·조립 공간 |
| 부싱 방향·강성 | 입력 방향별 변형과 진동 | 내구·정렬 유지·승차감 절충 |
| 스프링·댐퍼 장착점 | 바퀴 움직임 대비 부품 작동량 | 운동비·작동 여유·하중 |
더블 위시본 서스펜션을 설계할 때는 바퀴가 움직이는 기구학과 힘을 받았을 때의 탄성 변형을 함께 봅니다. SAE의 K&C 목표 설정 연구 소개는 이런 목표를 설계에 연결하는 주제를 다룹니다. 여기서는 공개된 소개 범위를 참고하며 논문의 상세 시험 수치를 인용하지 않습니다.
코너링과 승차감이 자동으로 좋아지는 것은 아닙니다
캠버를 조율할 여지가 있다는 사실은 특정 차량의 접지력 우위를 보장하지 않습니다. 타이어 하중과 특성, 롤 강성 배분, 댐퍼, 차체 변형과 제어계가 함께 작동합니다. 공간과 부품 수가 늘 수 있지만 실제 중량·가격·정비비 역시 재질과 설계에 따라 달라집니다.
정비할 때는 형상보다 부품번호와 방향을 확인합니다
좌우 암이 비슷해 보여도 조인트 각도나 부싱 방향이 다를 수 있습니다. 눈에 보이는 고무 균열, 실제 유격, 하중 상태에서의 변형은 구분해야 합니다. 전문가는 제조사 기준에 맞는 지지 상태와 측정 방법으로 판단해야 하며, 운전자가 임의로 지렛대를 걸어 정상 여부를 판정하지 않습니다.
암·조인트 교환 뒤에는 해당 작업으로 정렬이 변하는지, 지정 체결 위치와 필요한 얼라인먼트 확인이 무엇인지 정비소에 질문하세요. 소리 하나로 상부 암 또는 하부 암의 고장을 확정하지 않는 것이 중요합니다.
이어서 읽기
공개된 일반 원리를 설명한 글입니다. 특정 차량에는 제조사의 사용설명서와 정비 지침을 우선합니다. 오류 제보는 문의하기로 받습니다.
원리와 점검 자료를 읽는 질문

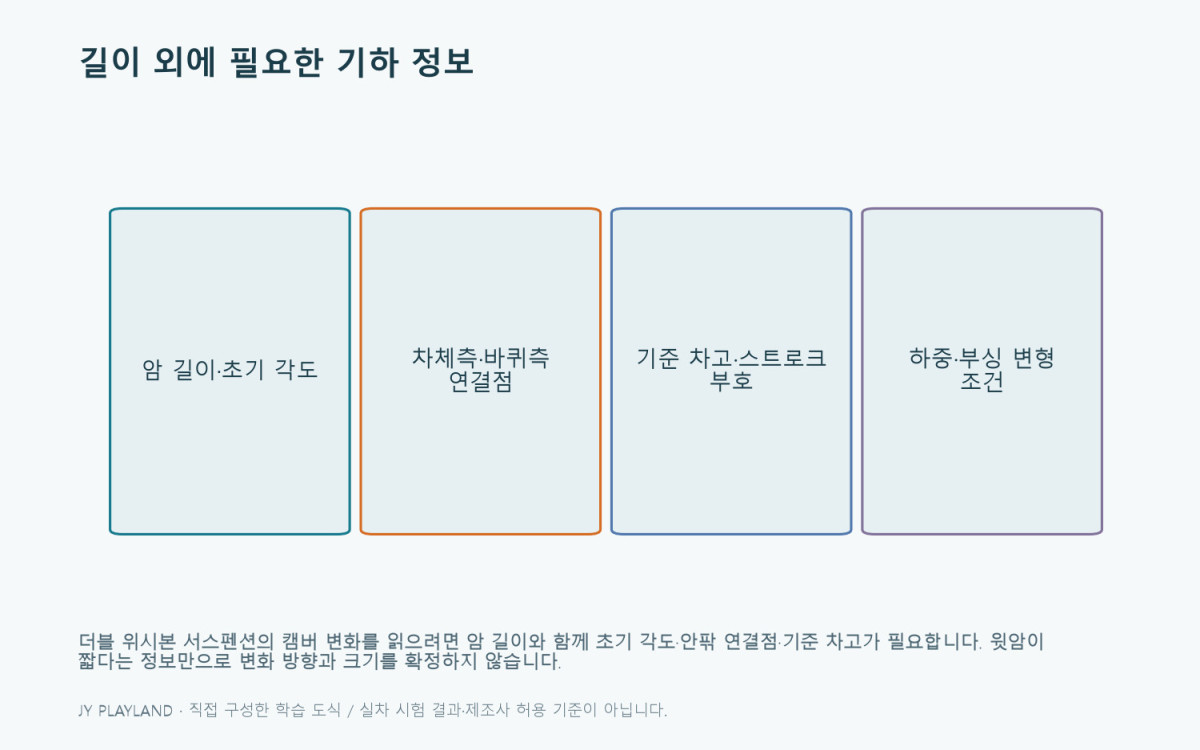

상부 암이 짧으면 캠버 변화를 바로 알 수 있나요?
더블 위시본 서스펜션에서 같은 길이의 암도 초기 각도, 차체측·바퀴측 장착점과 기준 차고에 따라 다른 궤적을 만들 수 있습니다. 앞의 평면 모델은 이 관계를 설명하며 특정 차량의 실제 캠버 곡선을 제공하지 않습니다.
자료가 상부와 하부 암의 길이만 적었다면 그 범위까지만 기록합니다. 캠버가 어느 방향으로 얼마나 변한다고 추측하여 숫자를 채우지 않습니다. 스트로크별 곡선이 있다면 원점과 부호, 기준 차고가 같은지 확인해야 합니다. 범프와 리바운드에서 변화가 서로 대칭이라고 자동으로 두지도 않습니다. 비교에 필요한 정보가 빠져 있다는 사실 자체가 설계 자료를 읽는 중요한 결과입니다.

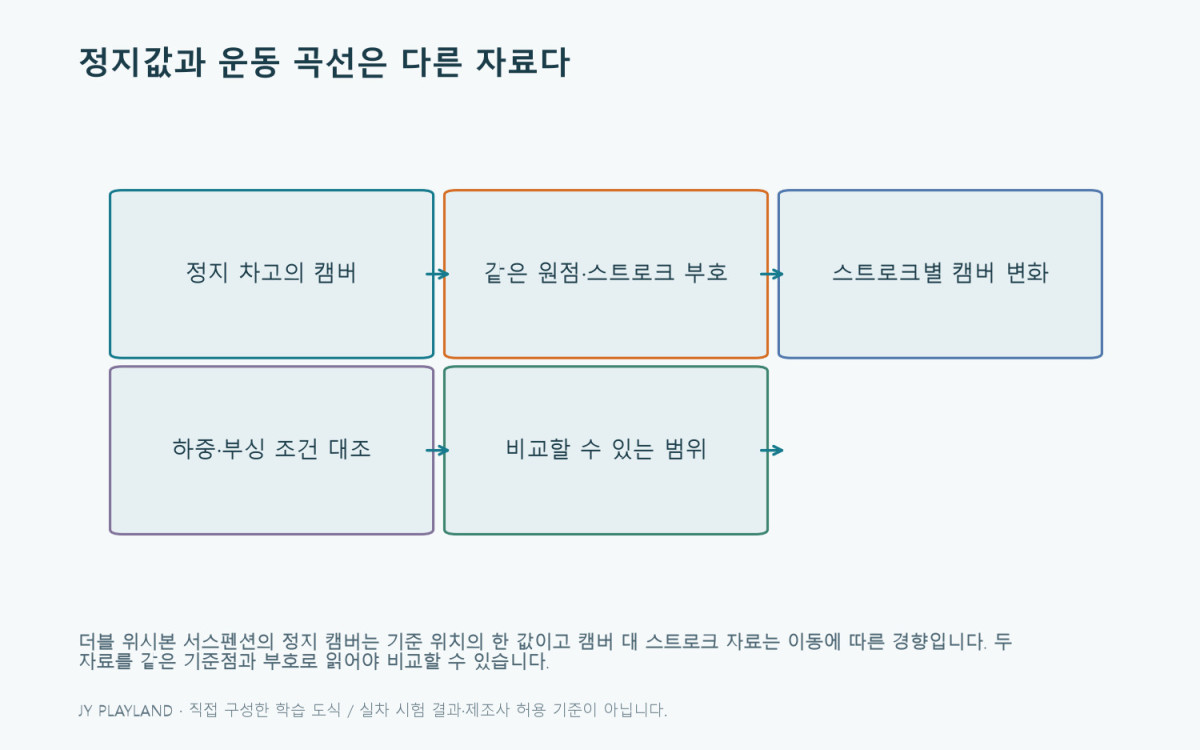

강체 해석 곡선과 실차 자료는 무엇이 다를까요?
기구학 해석은 이상적인 연결 조건에서 움직임이 어떻게 제약되는지 설명할 수 있습니다. 실제 하중에서는 부싱과 다른 구조물의 변형이 함께 나타날 수 있습니다. 더블 위시본 서스펜션의 자료를 비교할 때 어느 하중과 부싱 조건을 포함했는지 표시해야 같은 숫자를 같은 의미로 읽을 수 있습니다. 정지 캠버 값 하나가 스트로크 전 구간이나 주행 중의 상태를 대표하지는 않습니다.
실제 측정 조건이 제시되지 않은 그림을 시험 결과라고 설명하지 않습니다. 문서에 해석 조건과 측정 조건이 섞여 있으면 구분해서 정리하고 미확인 항목을 질문합니다. 공개된 소개 자료만 확인한 논문의 상세 수치를 읽었다고 쓰지도 않습니다. 자료의 범위를 정확히 나타내는 것이 겉보기에 정밀한 숫자를 더하는 것보다 중요합니다. 실제 판단은 타이어와 다른 차량 특성을 포함해야 합니다.
암 교환 뒤에는 어떤 자료를 요청하나요?
어느 위치의 어느 조인트나 부싱에서 손상·유격을 확인했는지, 어떤 지지 상태와 측정 조건이었는지 설명받습니다. 적용 품번과 좌우 방향, 지정 체결 조건과 작업 후 정렬 여부도 나눠 보관합니다. 모양이 비슷하다는 이유만으로 같은 암이라고 가정하지 않습니다. 견적의 조립체 범위와 실제 교환 위치가 일치하는지 확인하면 나중에 남은 증상을 설명하기 쉽습니다.
수리 전후 소리, 쏠림과 타이어 상태를 관찰 기록으로 연결하되 한 가지 소리를 상부 또는 하부 암 고장으로 먼저 확정하지 않습니다. 여러 부품을 함께 바꿨다면 각 항목이 변화에 얼마나 기여했는지 알기 어려울 수 있습니다. 필요한 작업은 미루지 않으며 확인된 사실과 해석의 한계를 함께 남깁니다. 사용자가 직접 지렛대로 정상 여부를 판단하거나 차량 아래에서 조립 상태를 바꾸는 방법은 다루지 않습니다.
학습용 도식으로 관계를 다시 보기
이 도식은 본문의 공개 원리와 가상 예제를 설명하기 위해 직접 구성했습니다. 실제 차량의 측정·시험 결과, 설계 치수 또는 부품의 정상 판정 기준이 아닙니다.
