스프링 에너지 계산: 힘·압축량·일의 관계와 단위 검산
스프링 에너지는 압축이 끝난 순간의 힘과 같은 물리량이 아닙니다. 선형 스프링에서 힘은 압축량에 비례하지만 저장 에너지는 압축량의 제곱에 비례합니다. 학습용 40 N/mm 모델을 이용해 압축량 두 배에서 에너지가 네 배가 되는 이유와 단위 변환을 직접 계산해 봅니다.
1. 스프링 에너지는 힘-변위 곡선의 면적

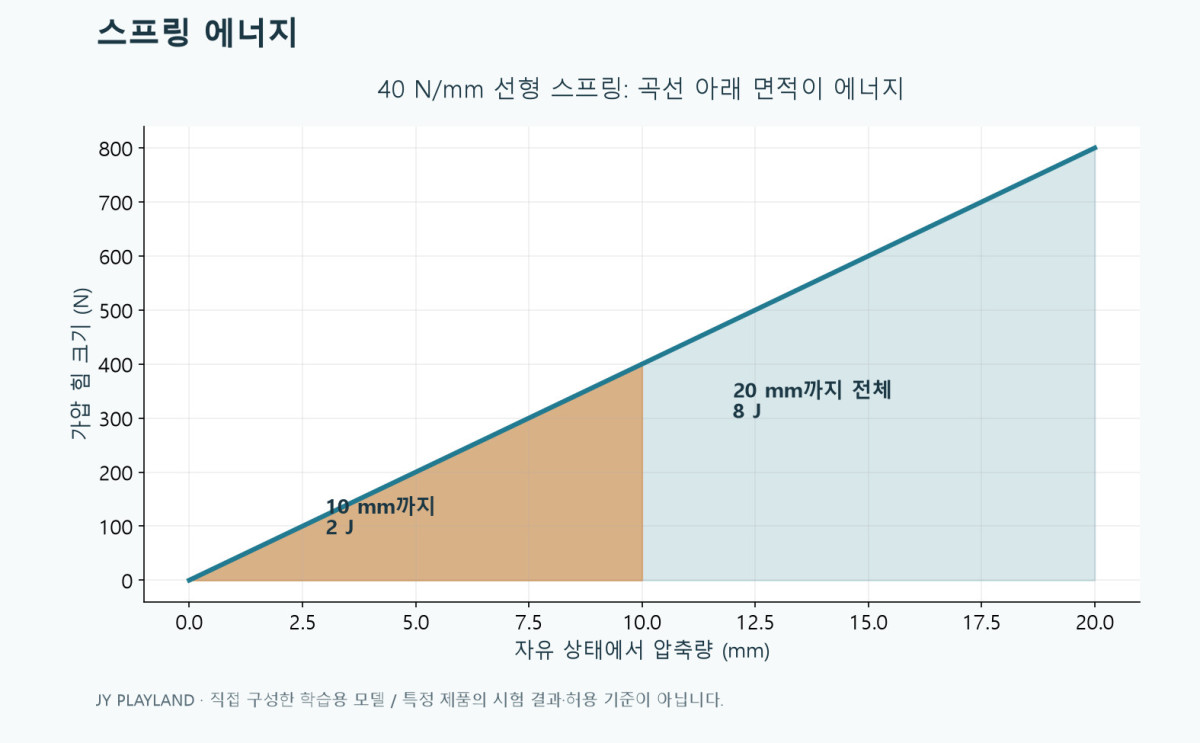

손실을 무시한 선형 스프링을 자유 상태에서 천천히 압축한다고 가정합니다. 외부 가압 힘의 크기는 F=kx입니다. 0에서 x까지의 곡선은 삼각형을 만들고 면적은 밑변 x, 높이 kx의 절반이므로 U=½kx²입니다.
끝점의 힘 F와 변위 x를 그대로 곱하면 사각형 면적 Fx가 됩니다. 힘이 0에서 F까지 증가했다는 조건을 빠뜨리면 선형 예제의 에너지를 두 배 크게 계산하게 됩니다. 항상 초기 힘과 경로를 함께 봅니다.

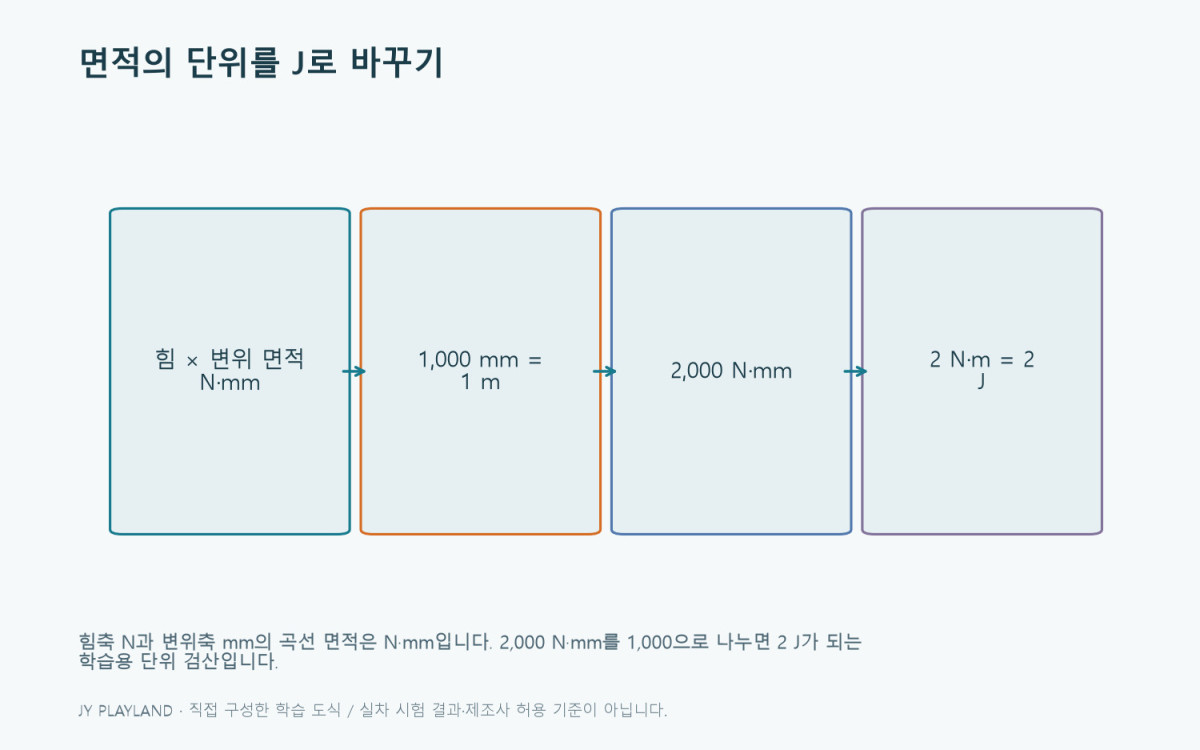

힘-변위 그래프의 가로축이 mm이고 세로축이 N이면 면적의 단위는 N·mm입니다. 1 J는 1 N·m이므로 1 N·mm는 0.001 J입니다. 계산한 면적의 단위를 적으면 1,000배 오류를 찾기 쉽습니다.
2. 스프링 에너지 계산 예제: 10 mm와 20 mm
k=40 N/mm, x=10 mm라면 끝점 힘은 400 N이고 저장 에너지는 ½×40×10²=2,000 N·mm=2 J입니다. 같은 스프링을 20 mm 압축하면 끝점 힘은 800 N, 에너지는 8,000 N·mm=8 J입니다.
힘은 두 배지만 에너지는 네 배입니다. 이것은 제곱식에서 나오는 결과이지 특정 자동차 스프링의 허용 상태를 뜻하지 않습니다. 여기에는 작동 여유, 응력, 접촉과 파손 한계가 포함되지 않았습니다.
다른 단위로 검산하면 k=40,000 N/m, x=0.010 m입니다. ½×40,000×0.010²=2 J로 같은 값이 나옵니다. k는 N/mm인데 x만 m로 바꿔 넣으면 식의 단위가 맞지 않습니다.
| 압축량 | 끝점 힘 | 저장 에너지 |
|---|---|---|
| 10 mm | 400 N | 2 J |
| 20 mm | 800 N | 8 J |
| 30 mm | 1,200 N | 18 J |
| 초기 200 N에서 추가 10 mm | 600 N | 추가 일 4 J |
3. 초기 하중이 있는 스프링 에너지의 추가 일

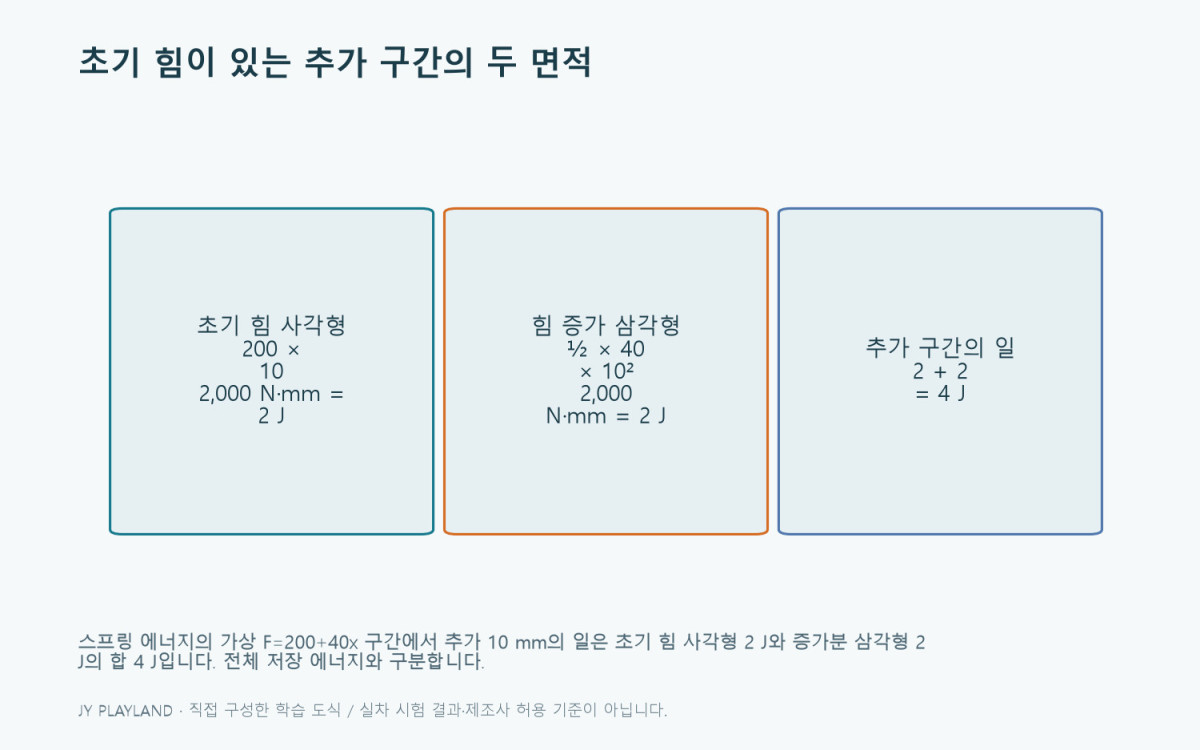

가상 구간 시작에서 이미 F₀=200 N의 힘이 걸리고 이후 F=200+40x라고 둡니다. 시작점에서 추가 10 mm를 압축하는 일은 F₀x+½kx²=2,000+2,000=4,000 N·mm, 즉 4 J입니다.
곡선 아래에 초기 힘 200 N의 사각형과 힘 증가분의 삼각형이 함께 들어가는 것을 그림으로 생각하면 쉽습니다. 이는 해당 구간에서 추가로 한 일입니다. 스프링의 자유 상태부터 현재까지의 총 저장 에너지를 이 4 J와 같다고 단정하지 않습니다.
전체 저장 에너지를 구하려면 자유 상태와 초기 압축 조건, 전체 곡선이 필요합니다. 이 좌표의 x=0은 이미 힘이 걸린 위치이므로 에너지의 절대 영점까지 알려 주는 것은 아닙니다.
4. 비선형 곡선은 구간 면적으로 근사합니다

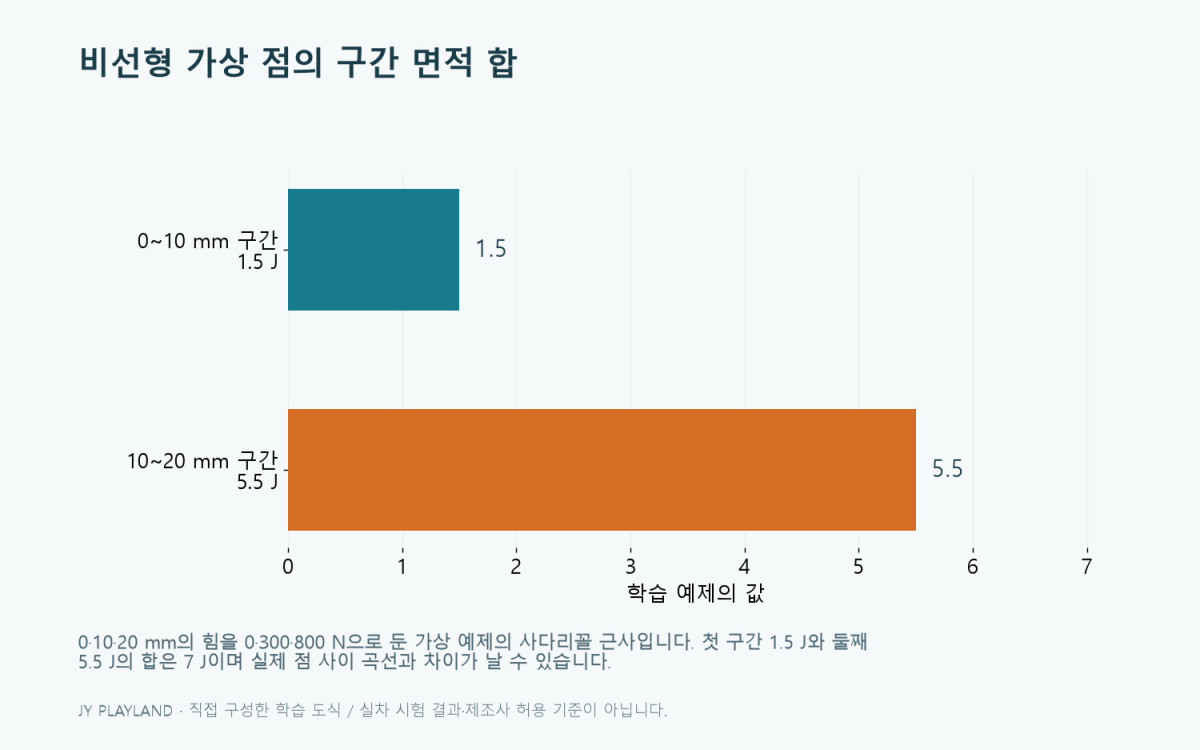

힘-변위 표가 0 mm:0 N, 10 mm:300 N, 20 mm:800 N이라고 가정합니다. 점 사이를 직선으로 잇는 근사에서는 첫 구간 면적이 (0+300)/2×10=1,500 N·mm, 둘째 구간은 (300+800)/2×10=5,500 N·mm입니다.
합은 7,000 N·mm=7 J입니다. 실제 곡선이 점 사이에서 굽어 있다면 이 사다리꼴 근사와 차이가 날 수 있습니다. 두 점 사이 형태를 알 수 없는 표를 사용하면서 정확한 실측 에너지라고 표현하지 않습니다.
압축과 신장 곡선이 다르면 한 방향에서 들어간 일과 다른 방향에서 되돌아온 일을 따로 계산해야 합니다. 곡선 사이 면적은 적절한 조건에서 주기당 손실과 관련될 수 있지만 장비와 부호 정의를 먼저 확인합니다.
5. 스프링과 댐퍼를 같은 에너지 장치로 보지 않기
이상적 스프링은 변형 에너지를 저장했다가 돌려줄 수 있습니다. 댐퍼는 상대 운동에 저항하며 에너지를 소산하는 역할을 합니다. 실제 부품은 손실과 마찰 등이 있으므로 이상 모델의 에너지 보존을 조립체 전체에 그대로 적용하지 않습니다.
스프링에 저장된 에너지가 몇 J인지 알았다는 사실은 댐퍼를 제거하거나 안전하게 분해해도 된다는 근거가 아닙니다. 조립체에는 큰 초기 하중과 다른 에너지원이 있을 수 있으며 작업에는 차량별 지침과 적절한 장비가 필요합니다.
차량의 충격 에너지를 스프링 하나가 전부 받는다고 가정하는 것도 조심해야 합니다. 타이어 변형, 차체와 현가의 운동, 감쇠와 접촉 경로가 함께 작용합니다. 이 글의 계산은 한 탄성 요소의 학습 모델입니다.
6. 검산표와 독자 확인 문제
스프링 에너지 결과표에는 시작 상태, 강성 또는 곡선, 변위 단위, 계산 면적과 J 환산값을 나누어 적습니다. 끝점 힘을 곱한 사각형인지 곡선 아래 면적인지 확인한 뒤, 가능하면 m와 N의 식으로 다시 계산합니다.
연습으로 k=20 N/mm인 자유 상태의 선형 스프링을 15 mm 압축하면 힘은 300 N, 에너지는 ½×20×225=2,250 N·mm=2.25 J입니다. 같은 스프링에서 30 mm라면 에너지는 9 J입니다.
왜 같은 에너지의 두 스프링이 같은 힘을 주지 않을까요? 강성과 변위 조합이 다를 수 있기 때문입니다. 에너지 하나를 제품 선택 기준으로 대신 쓰지 말고 힘-변위 관계와 실제 적용 정보를 함께 확인하세요.
| 항목 | 확인 질문 | 기록할 내용 |
|---|---|---|
| 시작 상태 | 자유 상태인가 초기 하중 상태인가 | 좌표와 초기 힘 |
| 곡선 | 선형인가 구간 자료인가 | 식 또는 원래 점 |
| 단위 | N·mm인가 N·m인가 | J 환산 경로 |
| 결과 범위 | 추가 일인가 전체 저장량인가 | 사용한 시작·끝 위치 |
이어서 읽기
검산 질문: 시작 상태와 계산 면적을 표시했나요?
스프링 에너지 계산을 검토할 때는 힘이 어떻게 변했는지 먼저 표시하세요. 자유 상태에서 선형 증가한 예제의 삼각형 면적과, 시작부터 일정한 힘을 가한 경우의 사각형 면적은 다릅니다. 점 사이를 직선으로 근사했다면 그 가정도 결과와 함께 남깁니다.
추가 일 4 J의 결과에는 계산한 시작점과 끝점을 붙입니다. 총 저장 에너지와 비교하려면 자유 상태부터의 초기 압축과 전체 곡선이 더 필요합니다. N·mm에서 J로 바꾼 경로도 함께 남기세요. 이 기록만으로 실제 조립체의 분해 가능 여부를 판단하지 않으며, 작업에는 해당 차량의 지침과 장비가 필요합니다.
단위 검산에서도 시작 상태를 유지합니다. mm를 m로 바꾸는 동시에 강성 단위를 N/m로 맞춰야 같은 식으로 같은 에너지 결과를 얻을 수 있습니다.
