감쇠비란 무엇인가: 출렁임이 빨리 사라지면 항상 좋은 댐퍼일까?
감쇠비는 단순 진동 모델에서 감쇠의 크기를 임계감쇠와 비교한 값입니다. 계산 예제와 가정의 한계를 통해 실제 댐퍼 조절값과 구분해 이해합니다.
1. 비교를 위해 아주 단순한 모델을 만듭니다
질량 m 하나를 스프링 k와 댐퍼 c가 지지하고, 바닥은 고정되어 있다고 가정합니다. 변위 x는 정적 평형 위치에서 잰 값입니다. 작은 운동의 선형 모델에서 힘의 관계는 m·x″ + c·x′ + k·x = 0으로 쓸 수 있습니다. 중력은 평형 위치를 정하는 데 반영되며, 이 식은 그 위치 주변의 변화를 표현합니다.

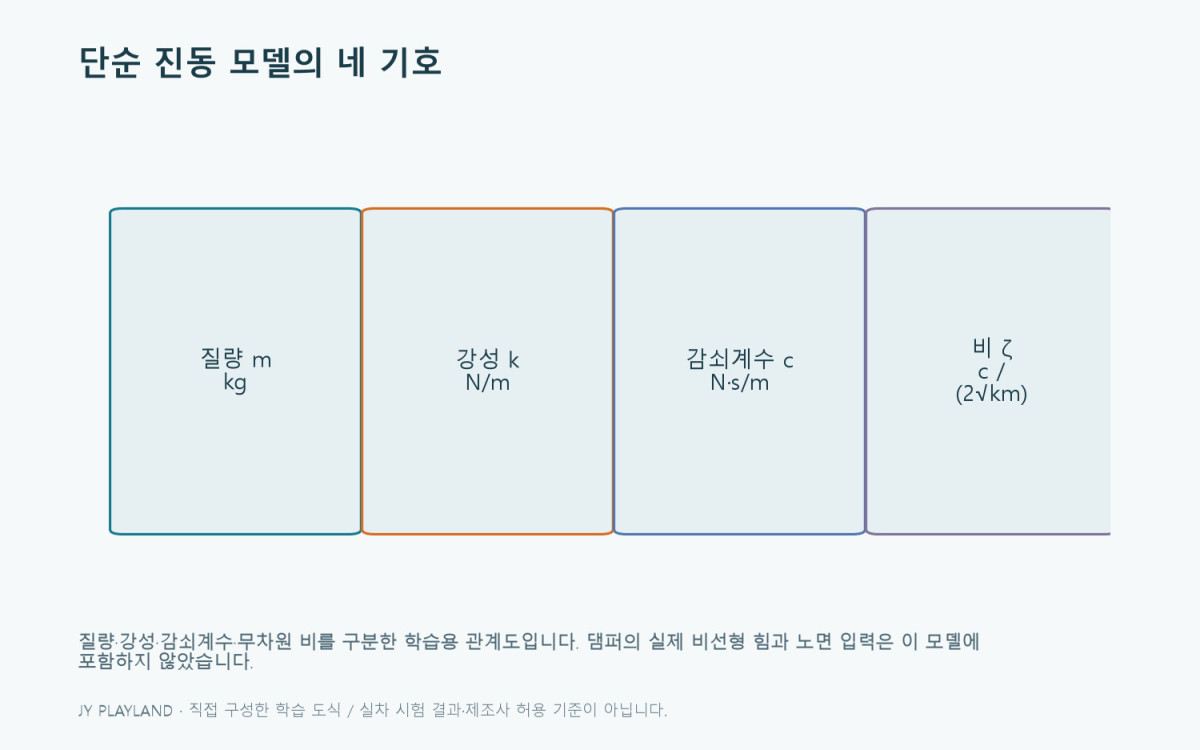

| 기호 | 이 글의 의미 | 단위 |
|---|---|---|
| m | 진동하는 질량 | kg |
| k | 변위에 비례하는 스프링 강성 | N/m |
| c | 속도에 비례하는 감쇠계수 | N·s/m |
| ζ | ζ: c ÷ (2√km) | 단위 없음 |
여기서 c는 힘 자체가 아닙니다. 가상 선형 댐퍼에서 상대속도가 0.1 m/s이고 c가 1,200 N·s/m라면 감쇠력 크기는 120 N입니다. 상대속도가 0.2 m/s일 때는 240 N이 됩니다. 실제 자동차 댐퍼는 압축·인장 방향과 속도 영역에 따라 특성이 달라질 수 있으므로 하나의 c로 모든 작동 구간을 나타내기 어렵습니다.
2. 같은 질량과 강성에서 감쇠비를 계산하기

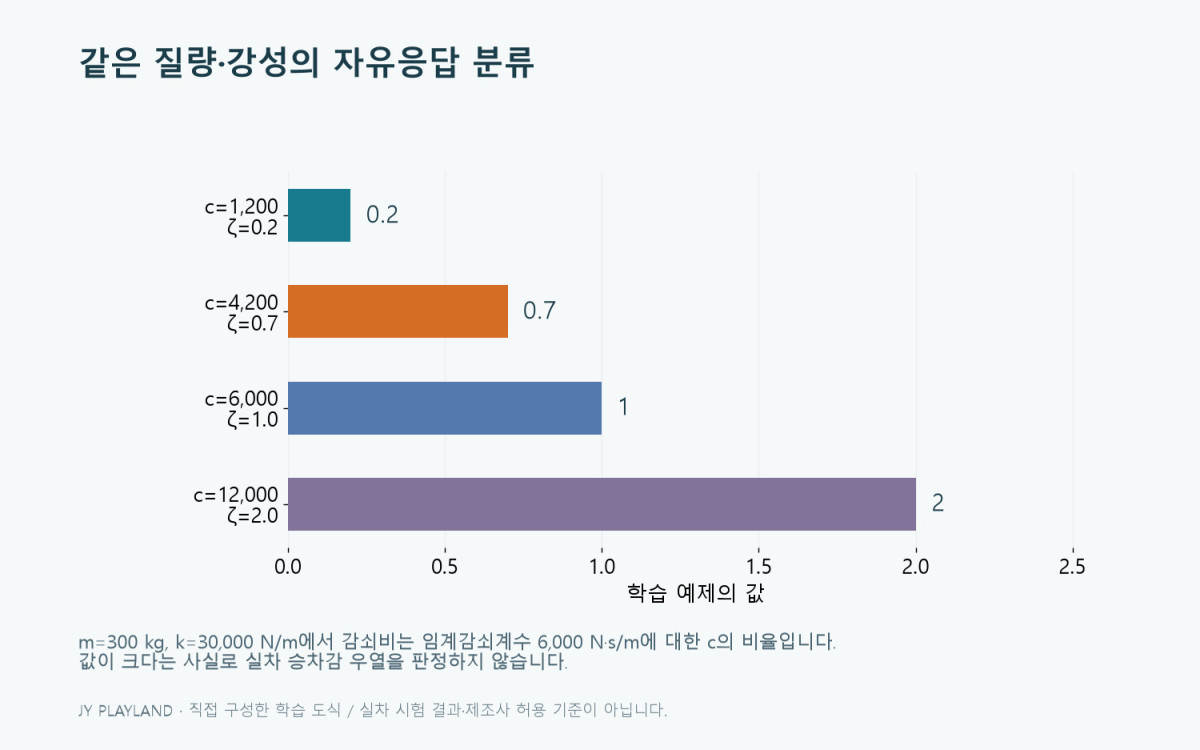

학습용으로 m=300 kg, k=30,000 N/m를 가정하면 임계감쇠계수 c_crit=2√(km)=6,000 N·s/m입니다. 비감쇠 고유진동수는 √(k/m)/(2π)≈1.59 Hz입니다. 아래 수치는 실제 차량의 설계 목표나 교체 부품 추천값이 아닙니다.
| 가상 감쇠계수 c | 감쇠비 ζ | 이 모델의 자유응답 분류 |
|---|---|---|
| 1,200 N·s/m | 0.2 | 부족감쇠: 진동하면서 줄어듦 |
| 4,200 N·s/m | 0.7 | 부족감쇠: 더 큰 감쇠가 작용 |
| 6,000 N·s/m | 1.0 | 임계감쇠 |
| 12,000 N·s/m | 2.0 | 과감쇠 |
임계감쇠는 이 선형 모델에서 부족감쇠와 과감쇠의 경계입니다. 바닥이 고정되고 초기 변위만 준 조건에서는 진동 없이 평형으로 복귀하는 경계 응답을 설명합니다. 이를 “자동차는 ζ=1이면 최적”이라는 규칙으로 바꾸면 모델의 범위를 벗어납니다.
3. 줄어드는 속도를 숫자로 읽는 방법

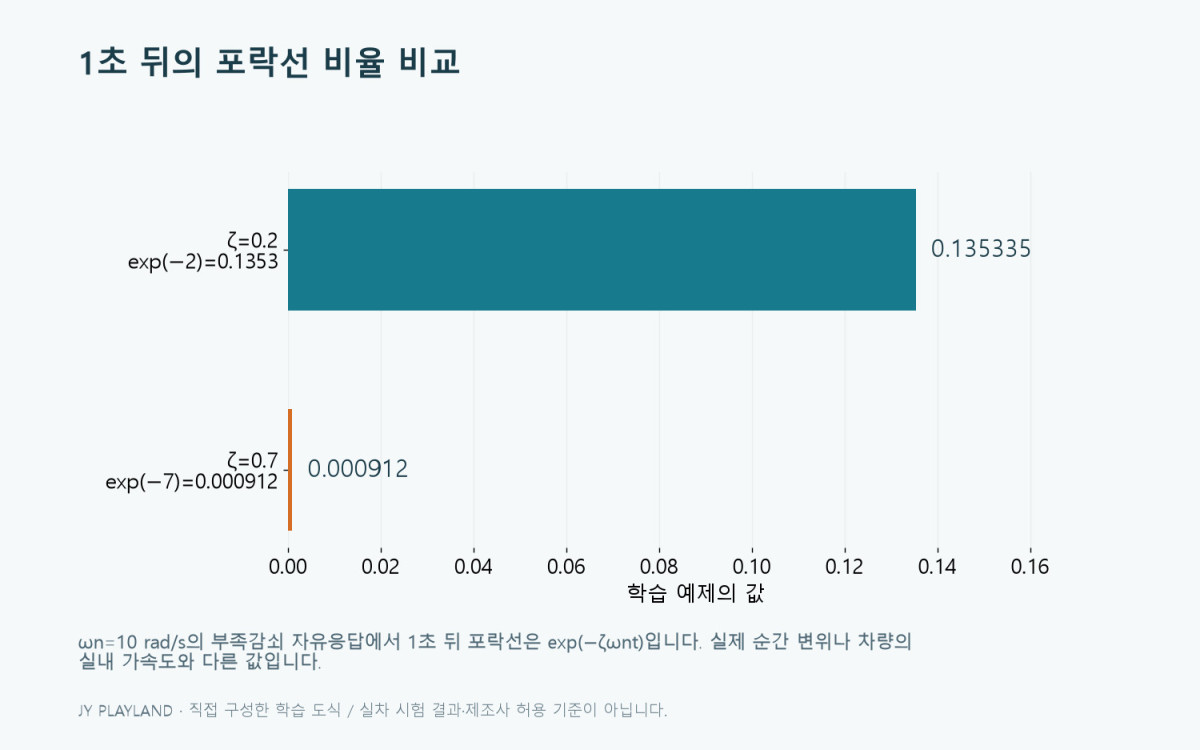

부족감쇠 자유응답의 진폭 포락선에는 exp(−ζω_n t)가 들어갑니다. 위 예제에서 ω_n=10 rad/s이므로 ζ=0.2이면 1초 후 포락선 비율은 exp(−2)≈0.135, ζ=0.7이면 exp(−7)≈0.00091입니다. 이는 처음 포락선에 대한 비율입니다. 특정 순간의 실제 변위 비율은 진동의 위상도 포함하므로 같은 숫자가 아닙니다.
이 계산으로 알 수 있는 것은 정의한 자유진동 모델의 감쇠 특성입니다. 실제 차량이 노면에서 받는 충격력, 실내 가속도, 접지력 변동이나 탑승자 평가를 계산한 것은 아닙니다. 숫자가 작다는 이유만으로 높은 감쇠 설정을 선택할 근거가 되지 않습니다.
4. 도로에서는 입력이 계속 들어옵니다
차량의 바퀴에는 노면 변위가 들어오고 타이어도 변형합니다. 차체의 상하 운동뿐 아니라 피치·롤, 좌우 바퀴의 차이도 있습니다. 감쇠를 높이면 어떤 공진 응답은 억제될 수 있지만 다른 주파수 영역에서 전달되는 힘의 경향은 달라질 수 있습니다. 실제 설계는 여러 입력과 목적을 함께 비교하는 문제입니다.
| 관찰하거나 계산한 것 | 말할 수 있는 범위 | 추가로 필요한 정보 |
|---|---|---|
| 단순 모델의 자유응답 | 그 모델의 감쇠 경향 | 노면 입력과 타이어·차체 모델 |
| 손으로 누른 뒤 움직임 | 아주 제한된 저속 움직임 관찰 | 장비 점검과 제조사 진단 |
| 특정 도로에서의 느낌 | 그 조건의 주관적 평가 | 속도·공기압·적재·반복 조건 |
5. 점검과 설계를 구분해서 질문하세요
“댐퍼가 약한가요?”보다 “어떤 조건에서 어떤 움직임이 반복되는가요?”가 점검에 유용합니다. 짧은 충격, 긴 파장 노면의 출렁임, 제동 자세를 따로 기록하세요. 심한 누유나 손상, 조향·제동 이상은 전문가 점검이 필요하며 이론 계산이나 손으로 차체를 누르는 검사만으로 안전을 판정하지 않습니다.
감쇠계수와 감쇠비: 단위가 있는 값과 없는 값

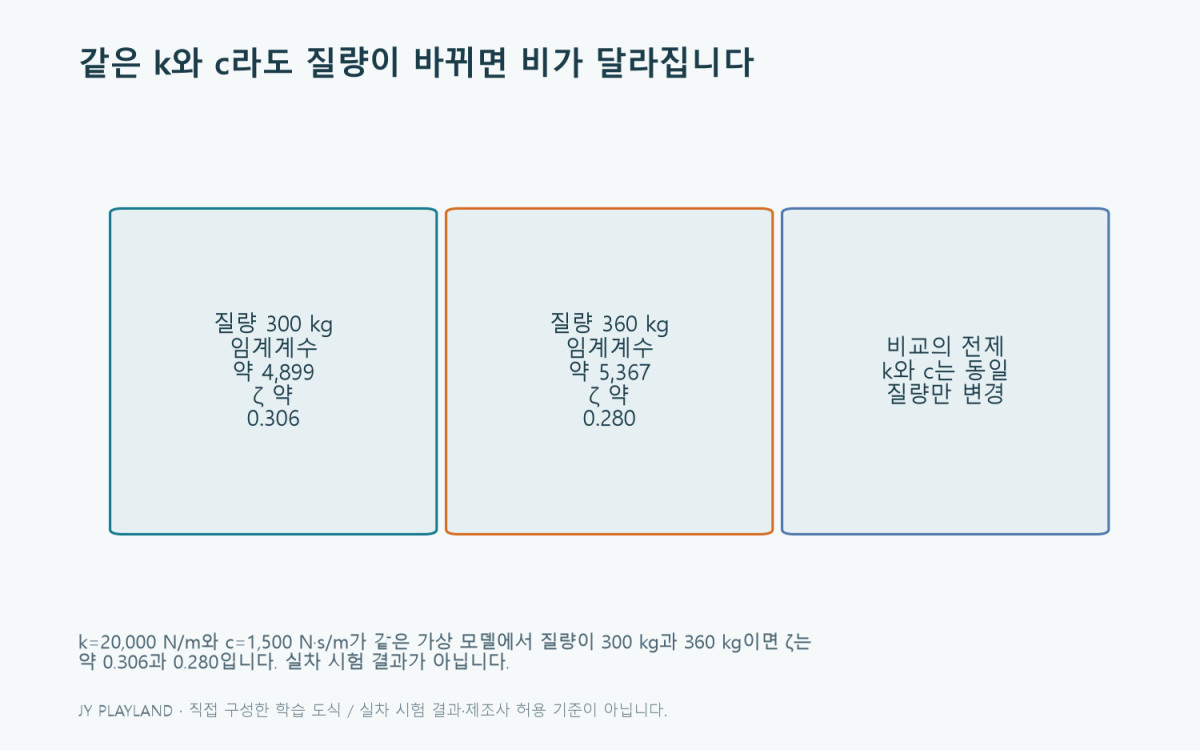

질량 m=300 kg, 강성 k=20,000 N/m인 선형 단일 자유도 모델에서 임계감쇠계수 c_c=2√(km)는 약 4,899 N·s/m입니다. 감쇠계수 c=1,500 N·s/m라면 감쇠비 ζ=c/c_c≈0.306입니다. ζ에는 단위가 없고 감쇠계수에는 단위가 있습니다.
같은 k와 c에서 질량만 360 kg으로 바꾸면 임계감쇠계수는 약 5,367 N·s/m, 감쇠비는 약 0.280이 됩니다. 같은 댐퍼 계수를 넣었어도 모델 질량이 달라지면 ζ가 달라진다는 예시입니다. 댐퍼 손잡이의 단계 수를 ζ와 직접 대응시킬 수 없습니다.
실제 댐퍼는 압축과 신장, 속도 구간, 온도에 따라 힘이 달라질 수 있습니다. 위 계산은 일정 계수 c로 표현한 작은 진동의 학습 모델입니다. ζ 한 숫자로 짧은 충격, 조향 응답, 내구성과 모든 노면의 승차감을 순위 매기지 않습니다.
| 학습용 값 | 질량 300 kg | 질량 360 kg |
|---|---|---|
| k와 c | 20,000 N/m; 1,500 N·s/m | 동일 |
| 임계감쇠계수 | 약 4,899 N·s/m | 약 5,367 N·s/m |
| 감쇠비 | 약 0.306 | 약 0.280 |
| 실차 해석 한계 | 비선형 힘·온도 등 미포함 | 같은 한계 |
다음 질문으로 이어가기: 서스펜션 모션비와 휠레이트: 같은 스프링이 다르게 느껴지는 이유 · 쇼크업소버 교체 시기: 증상·점검법·비용 판단
검산 질문: 포락선과 실제 변위를 구분했나요?
앞의 m=300 kg, k=30,000 N/m 모델은 비감쇠 각고유진동수 ωn=10 rad/s를 사용합니다. ζ=0.2인 부족감쇠의 포락선 비율은 시간 t를 초 단위로 넣어 exp(−2t)로 계산합니다. 따라서 0.5초에서는 약 0.368, 1초에서는 약 0.135입니다. 처음 포락선을 1로 정규화한 값이며 mm 단위의 변위는 아닙니다. 처음 진폭의 정의가 없다면 이 숫자를 실차의 남은 흔들림 길이로 바꿀 수 없습니다.
왜 포락선과 실제 순간 변위가 다를까요? 실제 부족감쇠 응답에는 줄어드는 크기뿐 아니라 시간에 따른 진동의 위상이 포함됩니다. 포락선이 양수여도 순간 변위는 평형점을 지나 0이 되거나 반대 방향일 수 있습니다. 그래프 두 개를 비교한다면 포락선인지 변위인지 범례를 분리하고, 변위축의 단위와 초기 조건을 확인합니다. 포락선의 값 하나를 실제 응답의 봉우리라고 대신 부르지 않습니다.
또 같은 ζ를 제시한 두 모델이라도 질량과 강성이 다르면 ωn이 달라집니다. 감쇠비가 같다는 사실만으로 초 단위의 감쇠 속도나 진동 주기가 같아지는 것은 아닙니다. 숫자를 비교하는 기록에는 m, k, c, ζ, 초기 조건, 시간 단위를 함께 남깁니다. 계산에 빠진 타이어·노면·피치·롤도 별도 칸에 적어 이 모델이 답하지 못하는 질문을 표시하세요.
정비 질문에서는 계산으로 얻은 비를 댐퍼 조절 단계로 바꾸지 않습니다. 한 제품의 조절 3단과 다른 제품의 3단이 같은 감쇠계수를 뜻한다는 근거가 없기 때문입니다. 관찰한 출렁임의 상황과 누유·경고·조향 및 제동의 변화를 정리해 전문가에게 전달합니다. 반복 주행으로 이론값을 맞추기보다 차량별 진단 절차에서 어떤 자료를 확인해야 하는지 묻는 데 계산을 활용할 수 있습니다.
식에 시간을 넣을 때 초와 밀리초를 혼용하지 않습니다. 결과 표에는 정규화 여부를 남기고 포락선 비율에 불필요하게 mm 단위를 붙이지 않습니다.
참고 자료와 적용 범위
모델의 분류와 수식은 공개 설명을 참고했고, 질량·강성·감쇠계수 및 수치 비교는 별도로 정한 예제입니다.
