안티다이브·안티스쿼트 지오메트리: 제동과 가속 자세의 원리
안티다이브는 제동 중 차체 자세와 힘의 전달 경로에 관한 설계 개념입니다. 차체가 덜 숙여지는 현상과 앞뒤 축하중 이동이 줄어드는 현상을 구분해 설명합니다.

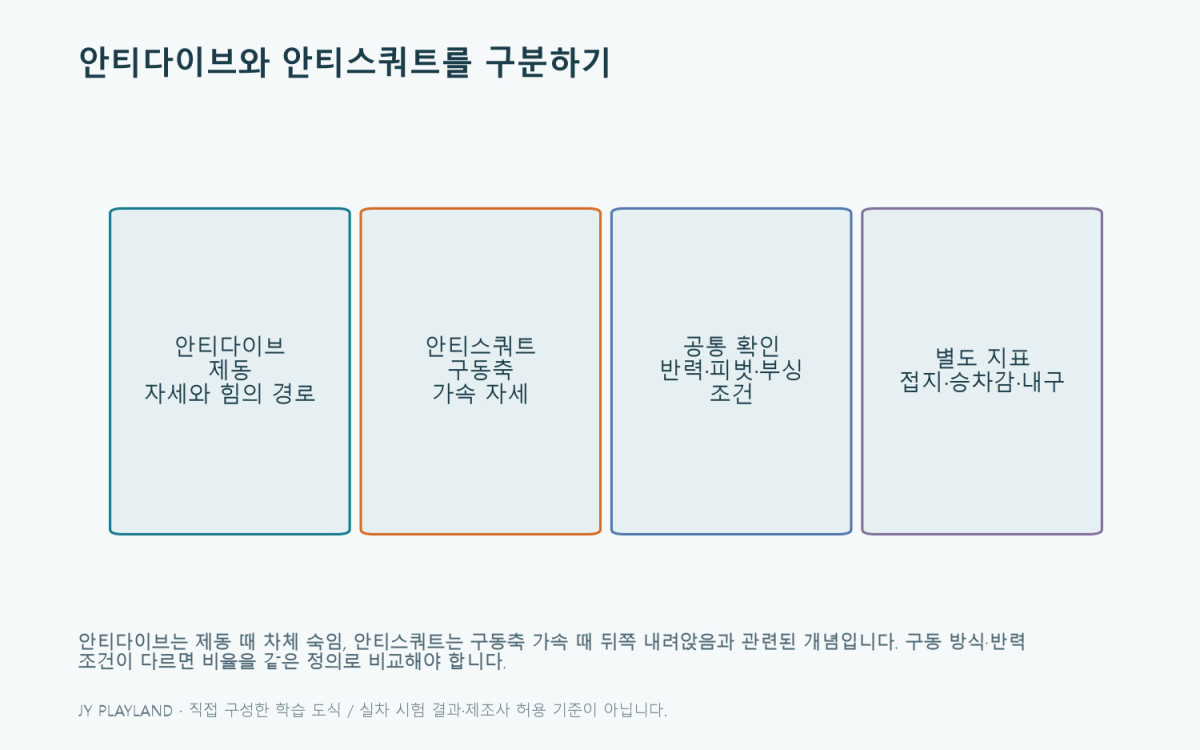

이 글에서는 안티다이브와 안티스쿼트의 개념을 과장 없이 설명하고, 차체 움직임을 줄이는 것과 타이어 하중 이동 자체를 구분합니다.
1. 가상 계산: 차체가 덜 숙여도 축하중은 이동합니다

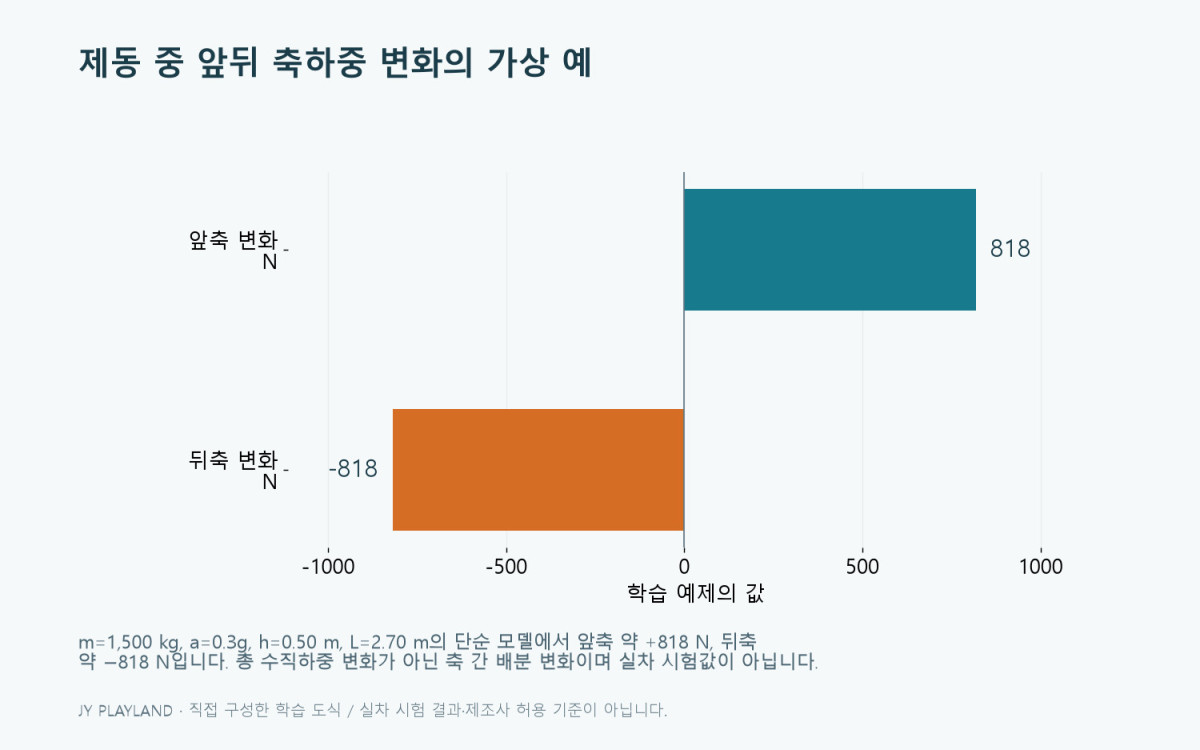

평지에서 공기력과 과도효과 등을 생략한 단순 모델을 생각해 봅니다. 질량 m=1,500 kg, 감속도 a=0.3×9.81 m/s², 무게중심 높이 h=0.50 m, 휠베이스 L=2.70 m를 가정하면 앞뒤 축 사이의 수직하중 변화는 ΔF=m×a×h/L≈818 N입니다. 앞축은 그만큼 증가하고 뒤축은 감소하는 방향입니다.
| 이 예제로 알 수 있는 것 | 이 예제로 알 수 없는 것 |
|---|---|
| 질량·감속도·무게중심 높이·휠베이스가 하중 이동에 관계함 | 실제 차체 피치각과 앞뒤 스프링 변위 |
| 자세 변화와 축하중 변화를 따로 봐야 함 | 안티다이브 비율과 최적 하드포인트 |
818 N은 약 83 kg의 무게에 해당하는 힘이지만, 질량 83 kg이 실제로 앞쪽으로 이동했다는 뜻은 아닙니다. 안티 지오메트리는 힘이 링크와 스프링을 통해 전달되는 방식과 자세 변화에 관여합니다. 이 식만으로 안티다이브 비율을 계산하거나 링크 장착점을 정하지 않습니다.
2. 제동 시 다이브가 생기는 이유

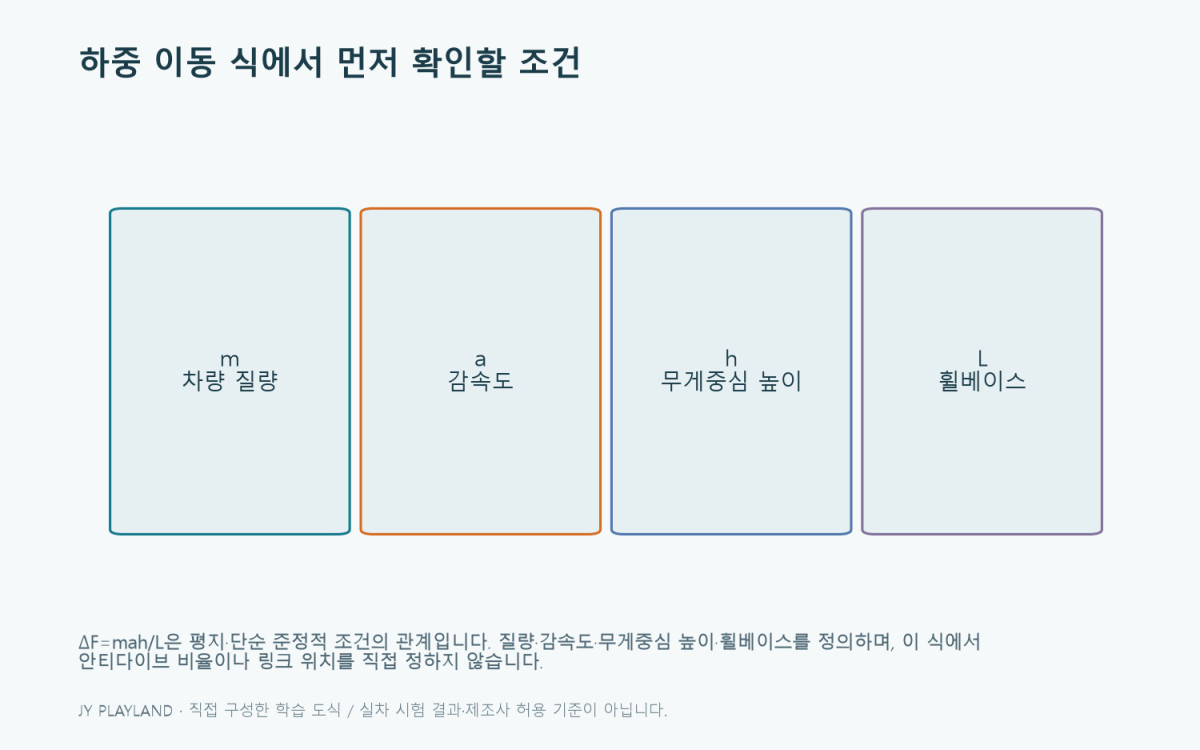

감속하면 차량의 관성 때문에 앞축 하중이 증가하고 뒤축 하중은 감소합니다. 이 하중 이동의 기본 크기는 무게중심 높이, 휠베이스와 감속도에 영향을 받습니다.
앞 스프링 압축과 차체 피치는 하중 이동의 결과를 운전자가 보는 방식입니다. 스프링과 댐퍼는 움직임의 크기와 속도를 바꾸지만 전체 하중 이동을 없애는 것은 아닙니다.
3. 안티다이브의 원리

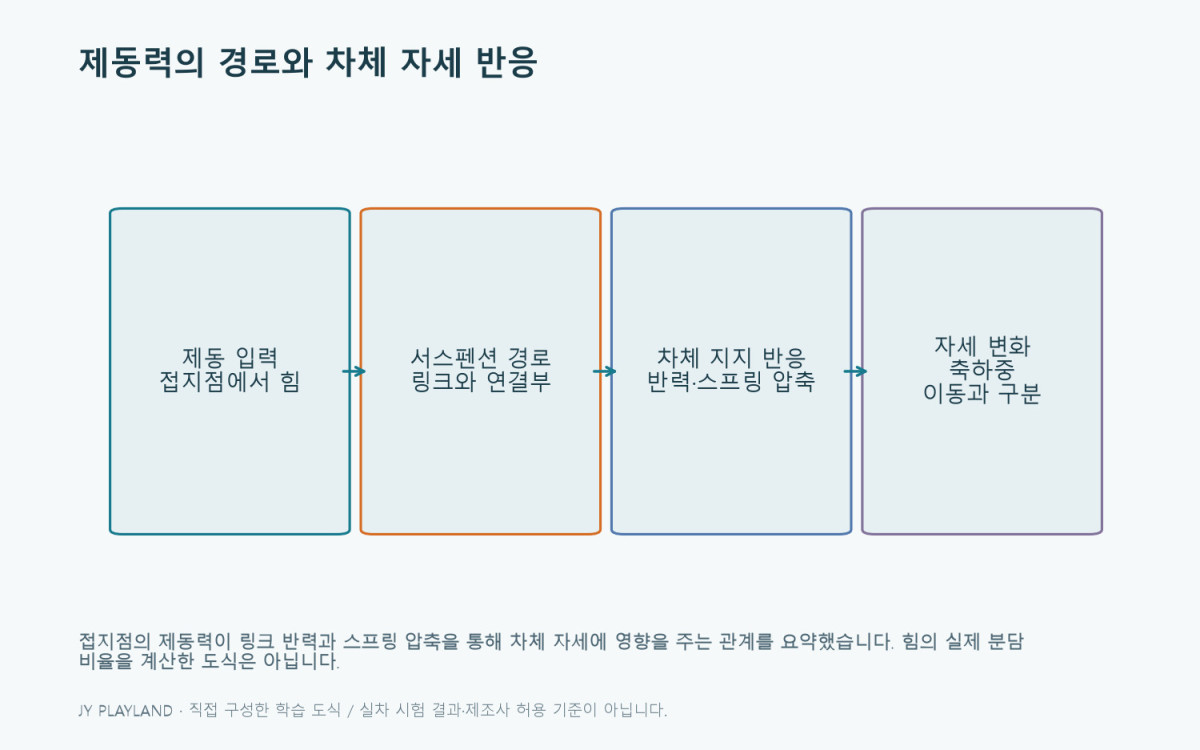

안티다이브 지오메트리는 제동력이 서스펜션 링크를 통해 차체를 지지하는 방향의 반력을 만들도록 피벗 위치를 설계합니다. 그 결과 제동 때 스프링 압축과 차체 숙임 일부를 줄일 수 있습니다.
비율이 높다고 항상 좋은 것은 아닙니다. 링크와 부싱에 전달되는 힘, 거친 노면에서의 승차감, 브레이크 반력과 조향 느낌을 함께 고려해야 합니다.
4. 안티스쿼트의 원리
구동축에서는 가속력이 타이어 접지점에서 발생하고 링크를 통해 차체로 전달됩니다. 후륜 서스펜션의 링크 방향을 이용해 차체 뒤쪽이 내려앉는 움직임에 저항하도록 설계한 개념이 안티스쿼트입니다.
전륜구동·후륜구동·사륜구동은 구동력이 작용하는 축과 구조가 달라 같은 방식으로 비교하기 어렵습니다. 브레이크 캘리퍼의 장착 방식과 구동계 반력도 해석에 포함될 수 있습니다.
5. 차체 자세와 접지력을 구분하기
자세가 평평해 보인다고 네 바퀴 접지력이 항상 더 좋은 것은 아닙니다.
승차감과 그립은 서스펜션이 노면을 따라 움직일 여유, 타이어 특성, 댐퍼와 전자제어까지 함께 결정합니다. 안티 지오메트리는 전체 시스템의 한 요소입니다.
6. 운전자와 튜닝 관점의 주의점
일반 운전자가 정적인 외관만으로 안티다이브 비율을 판단하기는 어렵습니다. 차고를 바꾸거나 암 장착점을 임의로 이동하면 의도하지 않은 범프 스티어와 부품 간섭, 내구 문제가 생길 수 있습니다.
차량의 제동 자세가 갑자기 달라졌다면 먼저 타이어, 댐퍼, 스프링, 부싱과 제동 시스템 이상을 점검해야 합니다. 설계 지오메트리 변경은 검증된 부품과 전문 해석이 필요합니다.
7. 관찰 기록과 전문 점검에서 확인할 항목
- 제동 자세와 실제 쏠림·진동을 분리해 기록
- 차고와 좌우 스프링·댐퍼 상태 확인
- 구동 방식과 링크 배치를 먼저 파악
- 정적인 자세만으로 접지력을 단정하지 않기
- 암 장착점 임의 변경 금지
8. 제동 축하중 이동의 계산과 안티다이브를 분리하기
평탄한 노면의 단순 준정적 모델에서 차량 질량 1,500 kg, 감속도 0.5g, 무게중심 높이 0.55 m, 휠베이스 2.7 m라고 가정합니다. 축하중 이동량 mah/L은 약 1,499 N입니다. 이를 g로 나눈 약 153 kg은 하중의 질량 환산 표현이며 실제 질량이 앞쪽으로 이동한다는 뜻은 아닙니다.
이 식에는 스프링 강성이나 안티다이브 비율이 직접 들어가지 않습니다. 같은 외부 조건에서 지오메트리는 차체를 지지하는 힘의 경로와 스프링 압축·자세 반응을 바꿀 수 있지만, 차체가 수평에 가깝다는 사실만으로 축하중 이동이 사라졌다고 해석할 수 없습니다.
실제 차량의 과도 응답, 공력, 경사, 브레이크 배분과 탄성 변형을 이 간단한 식이 모두 표현하지는 않습니다. 계산표에는 가정을 붙이고 안티다이브 퍼센트 역시 어떤 정의와 브레이크 조건으로 산정했는지 확인해야 합니다.
| 학습용 입력/결과 | 값 | 의미 |
|---|---|---|
| 감속도 | 0.5×9.81=4.905 m/s² | 양의 크기로 사용 |
| 높이/휠베이스 | 0.55/2.7 | 모델의 기하학 조건 |
| 축하중 이동량 | 약 1,499 N | 뒤에서 앞쪽으로 옮겨지는 하중 |
| 자세 변화 | 이 식만으로 계산 불가 | 스프링·감쇠·지오메트리 필요 |
다음 질문으로 이어가기: 코너링 성능을 좌우하는 서스펜션·타이어·얼라인먼트 · 전륜·후륜 서스펜션 차이: 역할과 세팅 기준
단위와 외부 조건을 바꿔 보는 검산
첫 번째 가상 예제의 0.3g는 약 2.943 m/s²입니다. 이 감속도에 1,500 kg을 곱하면 종방향 관성력의 크기는 약 4,414.5 N이며, 높이와 휠베이스의 비 0.50/2.70을 곱하면 약 817.5 N입니다. kg·m/s²는 N이므로 최종 결과는 힘입니다. 숫자를 9.81로 나눈 약 83 kg은 같은 무게를 만드는 질량 환산이며 그 질량이 실제 앞축으로 이동했다는 뜻이 아닙니다.
감속도만 두 배로 바꾸고 나머지를 고정하면 이 단순 모델의 하중 변화도 두 배가 됩니다. 무게중심 높이만 낮추면 변화가 줄고 휠베이스만 길어지면 변화가 줄어드는 방향입니다. 하지만 실제 차량에서 이 조건 하나를 독립적으로 바꾸는 것은 쉽지 않습니다. 다른 설계와 적재 조건도 달라질 수 있으므로 계산의 방향과 완성차 성능 향상 주장을 구분합니다.
차체가 덜 숙여졌다는 관찰로 안티다이브 비율이 높아졌다고 역산하지 않습니다. 스프링·댐퍼·부싱·제어 또는 관찰 시점이 달라져도 자세가 달라질 수 있기 때문입니다. 자료에서 비율을 제시하면 그 정의와 제동 조건, 어느 축과 힘의 경로를 대상으로 했는지 먼저 확인합니다. 같은 퍼센트라도 다른 정의나 경계조건을 사용하면 숫자끼리 바로 비교할 수 없습니다.
제동 자세가 갑자기 변한 실제 차량에서는 계산을 더 정교하게 하기보다 점검이 필요한 변화인지 확인하는 것이 먼저입니다. 발생 시점, 경고등, 최근 부품 작업과 남은 쏠림을 전달합니다. 일반적인 설계 개념 설명은 해당 차량의 정비 기준이나 운행 가능 판단을 대신하지 않습니다.
| 기록 항목 | 무엇을 남길까 | 해석할 때 주의할 점 |
|---|---|---|
| 질량 | kg로 적은 차량과 적재 조건 | 차체 질량과 환산 하중을 서로 구분하기 |
| 감속도 | g 표현과 m/s² 환산값 | 0.3이라는 숫자만 그대로 대입하지 않기 |
| 높이 | 무게중심 높이와 그 정의 | 차고나 배터리 높이를 같은 값으로 쓰지 않기 |
| 길이 | 휠베이스와 일치하는 단위 | 전체 차체 길이와 혼동하지 않기 |
| 결과 | 앞축 증가와 뒤축 감소의 힘 N | 질량이 이동한 것처럼 설명하지 않기 |
| 자세 지표 | 피치·스프링 압축·측정 시점 | 축하중 변화와 같은 항목으로 합치지 않기 |
| 비율 정의 | 안티 비율의 산정 조건과 범위 | 다른 경계조건의 퍼센트를 직접 비교하지 않기 |
