자동차 서스펜션: 구조를 이해하는 4가지 질문

자동차 서스펜션은 무게를 지지하고 바퀴의 움직임을 안내하며 진동을 줄이는 장치들의 조합입니다. 부품 이름을 외우기 전에 힘이 어디로 전달되는지 따라가면 구조를 이해하기 쉽습니다.

바퀴는 움직여야 하지만 아무 방향으로나 움직이면 안 됩니다

바퀴를 차체에 단단히 고정하면 노면 높이 변화가 차체로 직접 전달됩니다. 반대로 자유롭게 풀어놓으면 구동·제동·조향력을 안정적으로 전달할 수 없습니다. 자동차 서스펜션은 상하 운동을 허용하면서 필요한 방향의 움직임을 제약하는 절충 장치입니다.

노면 ↔ 타이어·휠 ↔ 너클

↗ 스프링·댐퍼: 하중 지지와 운동 감쇠
↘ 암·링크·부싱: 위치 안내와 힘 전달

차체·서브프레임

직접 구성한 연결 개념도. 힘은 하나의 직렬 경로로만 흐르지 않으며, 실제 경로는 부품 배치와 입력 방향에 따라 달라집니다.

부품을 세 가지 질문으로 읽어보세요

질문	주요 부품	역할
무게를 어떻게 받는가?	코일·리프·에어 스프링	변형되며 하중을 지지하고 에너지를 저장
반복 움직임을 어떻게 줄이는가?	쇼크업소버·댐퍼	운동에 저항하여 에너지를 소산
바퀴가 어디로 움직이는가?	암·링크·너클·조인트	위치와 자세를 안내하고 힘을 전달
차체에 무엇이 전달되는가?	부싱·마운트·서브프레임	연결 강성과 진동 전달 특성을 조절

스태빌라이저 바는 좌우 바퀴의 상대 운동에 저항해 롤 강성에 기여합니다. 모든 바퀴가 같은 방향으로 움직일 때와 한쪽만 요철을 지날 때의 작용이 같지는 않습니다. 타이어는 서스펜션 형식과 별개지만 노면과 처음 만나는 탄성 요소이므로 함께 보아야 합니다.

스프링과 댐퍼를 분리해 생각하는 예

짐을 실은 정지 차량을 떠올려보세요. 추가 하중을 주로 지지하는 것은 스프링입니다. 요철을 지난 뒤 차체가 계속 오르내리는 상황에서는 댐퍼의 감쇠 작용이 중요해집니다. 따라서 차고가 낮다는 이유만으로 댐퍼를, 출렁인다는 이유만으로 스프링을 바로 교환할 수 없습니다. KYB의 쇼크·스트럿 역할 안내도 감쇠 기능과 스트럿의 구조 역할을 구분합니다.

형식을 비교할 때 서로 다른 분류를 섞지 마세요

맥퍼슨·더블 위시본·멀티링크는 바퀴를 안내하는 연결 구조입니다. 코일·에어 스프링은 하중 지지 방식이고, 수동·전자제어 댐퍼는 감쇠를 만드는 방식입니다. 예를 들어 멀티링크 구조에 에어 스프링을 함께 사용할 수 있습니다. 이들을 한 줄의 우열 순위로 비교하면 서로 다른 기능이 혼동됩니다.

이해한 원리를 차량 관리에 연결하기

자동차 서스펜션의 구조 이름만으로 승차감이나 안전성을 판정하지 마세요. 타이어 규격·공기압, 적재, 부싱과 댐퍼 상태가 모두 영향을 줍니다. 운전자는 사용설명서의 점검 일정과 냉간 공기압 기준을 확인하고, 평소와 다른 소리·진동·차고 변화를 기록할 수 있습니다. 부품 유격 측정과 분해는 지정 장비와 절차를 갖춘 전문가의 영역입니다.

조향이나 제동 반응이 갑자기 달라졌다면 원리를 공부하기 전에 안전한 정차와 전문 점검이 우선입니다. 이상 신호가 없다는 사실이 부품의 정상 상태를 보증하지도 않습니다.

자동차 서스펜션: 한쪽 바퀴가 요철을 지날 때 힘의 경로 따라가기

학습을 위해 오른쪽 앞바퀴만 완만한 요철을 지나는 상황을 생각해 봅니다. 노면의 힘은 타이어와 휠을 거쳐 허브·너클에 전달됩니다. 이후 힘은 암, 스트럿, 스프링, 부싱 등 여러 경로로 나뉘어 차체에 전달됩니다. 어느 부품을 거치는지는 구조마다 다르며 모든 차가 하나의 직렬 경로를 갖는 것은 아닙니다.

바퀴가 차체에 가까워지는 움직임과 차 전체가 올라가는 움직임도 구분해야 합니다. 서스펜션 스트로크는 둘 사이의 상대 움직임입니다. 차체와 바퀴가 같은 양만큼 동시에 올라간다면 차체의 높이는 바뀌어도 그 순간 상대 스트로크 변화는 작을 수 있습니다.

이 구분은 사진을 읽을 때도 도움이 됩니다. 사진에서 스프링을 찾았다면 양 끝이 어디에 연결되는지, 댐퍼는 같은 위치인지, 너클은 무엇으로 지지되는지 순서대로 확인하세요. 가려진 연결점은 추측하여 확정하지 않고 미확인으로 남깁니다.

한쪽 바퀴가 요철을 지날 때 힘의 경로 따라가기 — 확인표
관찰 순서	찾을 부분	이해할 질문
노면에서 시작	타이어·휠	처음 힘을 받는 부분은 어디인가
바퀴 위치	너클·암·조인트	어떤 움직임을 허용하고 제한하는가
무게 지지	스프링의 양쪽 장착점	탄성력이 차체로 어떻게 전달되는가
운동 감쇠	댐퍼의 양쪽 장착점	어느 두 지점의 상대 운동을 줄이는가

다음 질문으로 이어가기: 맥퍼슨 스트럿 서스펜션 구조·장단점·점검 포인트 · 서스펜션 모션비와 휠레이트: 같은 스프링이 다르게 느껴지는 이유

이어서 읽기

공개된 일반 원리를 설명한 글입니다. 특정 차량에는 제조사의 사용설명서와 정비 지침을 우선합니다. 오류 제보는 문의하기로 받습니다.

원리와 점검 자료를 읽는 질문

정차한 차와 요철을 지나는 차를 왜 나누어 보나요?

자동차 서스펜션에서 짐을 실은 정지 상태는 추가 하중을 지지하는 역할을 생각하기 좋은 상황입니다. 요철 뒤 차체가 반복해서 움직이는 상황은 운동 감쇠를 설명하기 좋습니다. 같은 부품 묶음이 함께 작동하지만 질문이 다르므로 “높이가 낮아졌다”와 “움직임이 오래 남는다”를 같은 고장 설명으로 쓰지 않습니다. 차량 구성과 다른 부품 상태를 확인한 후 실제 원인을 판단해야 합니다.

하중을 지지하는 스프링과 운동을 감쇠하는 댐퍼의 차이는 앞의 비교표에서 확인할 수 있습니다. 셀프레벨링 등 특별한 기능이 있는 차량은 해당 구성부터 확인해야 하며, 이 설명만으로 실제 부품을 교환하거나 사양을 선정하지 않습니다.

바퀴가 움직인 양이 곧 스트로크인가요?

차체와 바퀴가 서로 얼마나 가까워지거나 멀어졌는지를 보아야 합니다. 바퀴가 노면 기준으로 올라가더라도 차체가 같은 양만큼 함께 움직이면 둘 사이 거리 변화는 작을 수 있습니다. 사진에 표시된 지면부터 차체까지의 높이와 서스펜션 부품 양끝의 상대 이동을 같은 수치로 쓰지 않습니다. 운동을 읽는 기준점이 다르기 때문입니다. 정지 차고의 변화도 이 구분과 별도로 기록합니다.

자동차 서스펜션 사진을 읽을 때는 스프링과 댐퍼 각각의 위쪽과 아래쪽 연결점을 찾습니다. 다음으로 너클이 어디에 지지되고 어떤 링크가 움직임을 안내하는지 따라갑니다. 가려진 연결을 상상으로 확정하지 말고 미확인으로 표시하세요. 전체 구조 이름보다 연결점의 관계를 이해하면 뒤이어 모션비나 하드포인트 자료를 읽을 때도 무엇을 비교하는지 알기 쉽습니다.

멀티링크와 에어 스프링 중 어느 것이 더 좋은가요?

두 이름은 같은 분류의 선택지가 아닙니다. 멀티링크는 바퀴의 위치와 자세를 안내하는 연결 구조이고 에어 스프링은 탄성 지지 방식입니다. 같은 차량에 동시에 적용될 수 있으므로 한 줄에 놓고 성능의 우열을 매길 수는 없습니다. 전자제어 댐퍼라는 말도 감쇠를 조절하는 방식이라는 별도 정보입니다. 세 분류를 각각 기록하면 제원표의 문장이 어떤 기능을 설명하는지 이해하기 쉽습니다.

형식 이름으로 승차감과 안전을 바로 결정하지 않습니다. 정확한 차량 사양과 앞뒤 적용 축, 타이어·적재 조건, 부품 상태가 함께 필요합니다. 사용자는 지침의 점검 일정과 공기압을 확인하고 평소와 다른 변화를 전달할 수 있습니다. 유격 측정과 분해는 지정 장비·절차를 갖춘 전문가의 영역입니다. 원리를 이해하는 자료와 실제 차량의 정상 판정 자료는 목적이 다르다는 점을 기억하세요.

부품을 읽는 네 질문에 답이 없는 부분은 해당 차량의 공식 구성 자료에서 확인합니다. 사진에 보이지 않는 링크나 장착점을 임의로 그려 넣어 확정하지 않습니다. 원리 자료와 차량별 사양, 실제 점검 결과를 각각 구분해 보관하면 같은 이름의 부품을 서로 다른 구조에 그대로 적용하는 오류를 줄일 수 있습니다.

학습용 도식으로 관계를 다시 보기

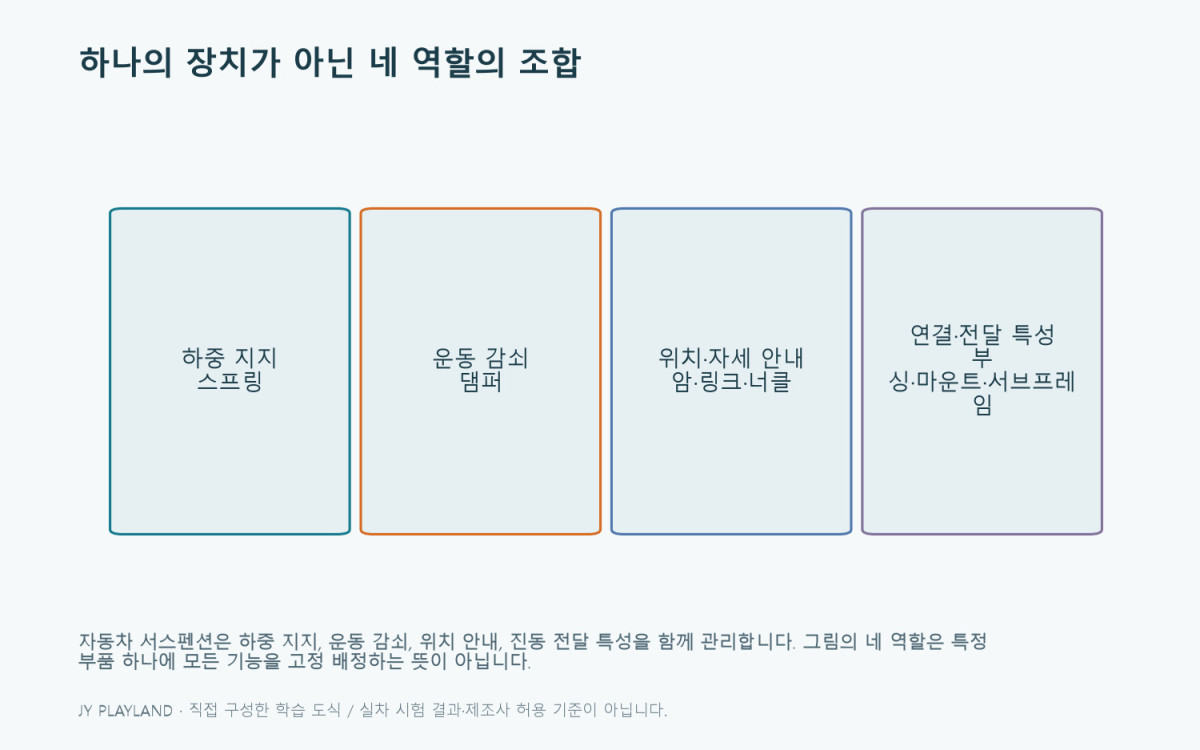

자동차 서스펜션: 하나의 장치가 아닌 네 역할의 조합 — 본문 원리와 예제를 설명하는 학습용 도식 — 자동차 서스펜션은 하중 지지, 운동 감쇠, 위치 안내, 진동 전달 특성을 함께 관리합니다. 그림의 네 역할은 특정 부품 하나에 모든 기능을 고정 배정하는 뜻이 아닙니다.

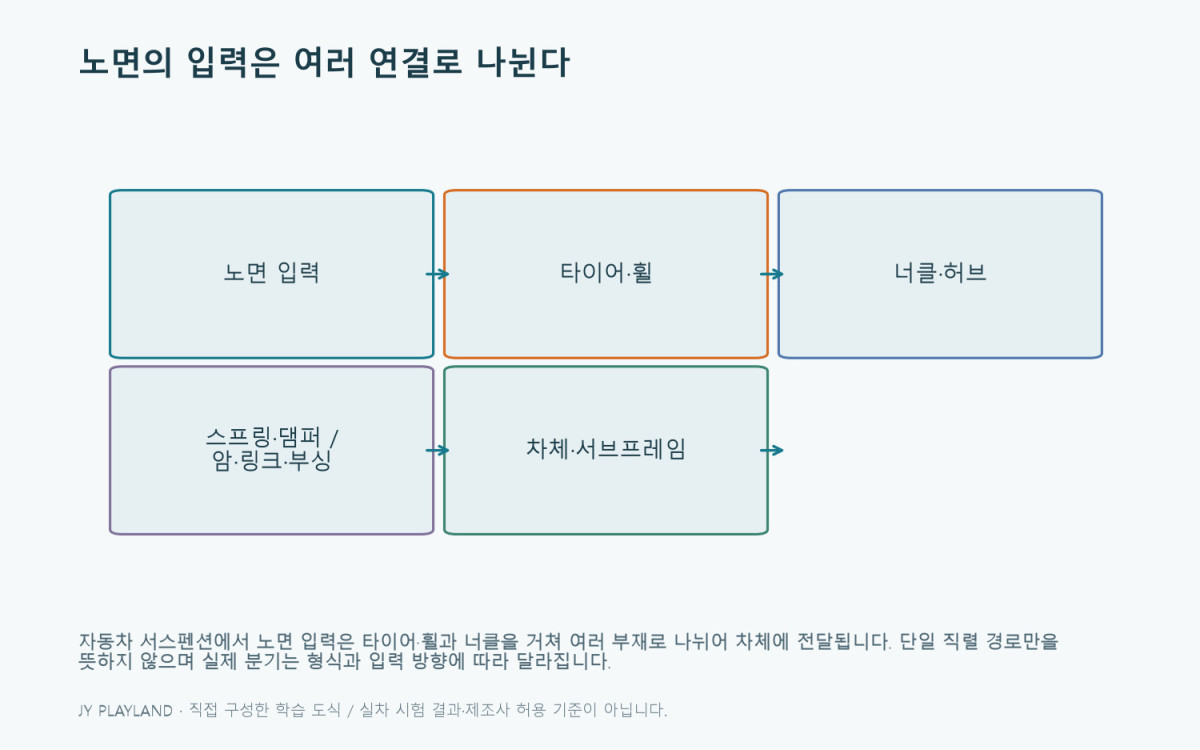

자동차 서스펜션: 노면의 입력은 여러 연결로 나뉜다 — 본문 원리와 예제를 설명하는 학습용 도식 — 노면 입력은 타이어·휠과 너클을 거쳐 여러 부재로 나뉘어 차체에 전달됩니다. 단일 직렬 경로만을 뜻하지 않으며 실제 분기는 형식과 입력 방향에 따라 달라집니다.

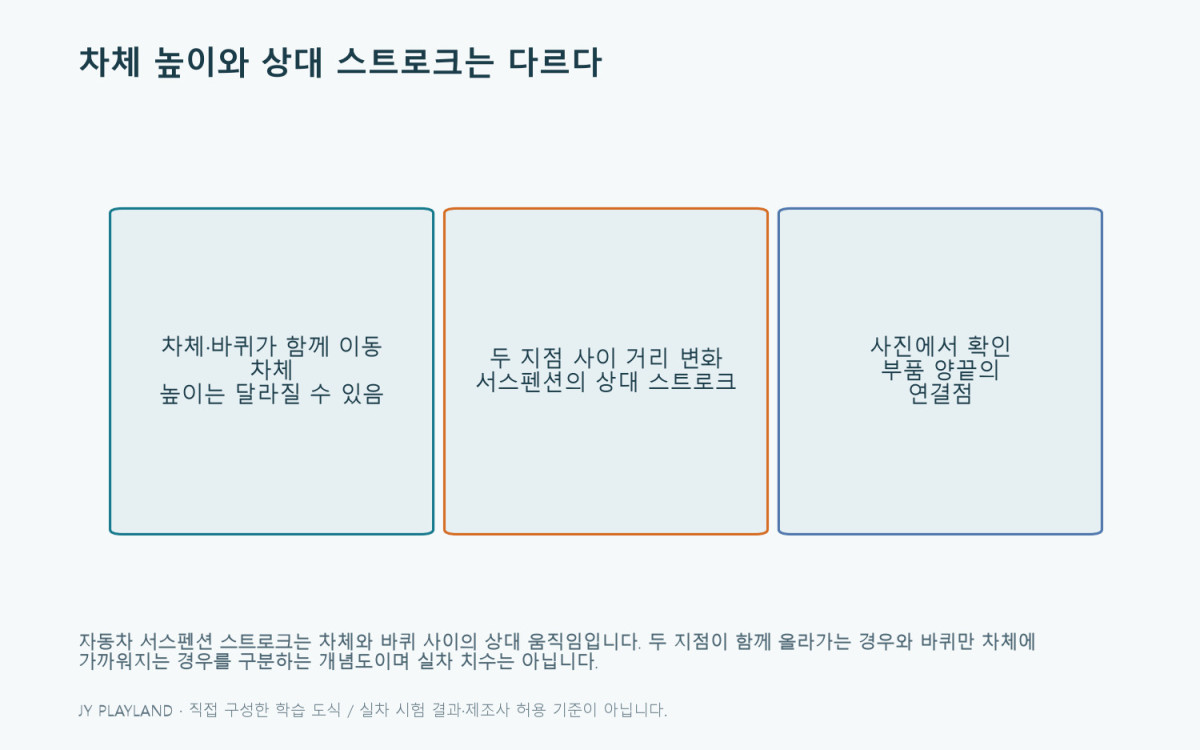

자동차 서스펜션: 차체 높이와 상대 스트로크는 다르다 — 본문 원리와 예제를 설명하는 학습용 도식 — 스트로크는 차체와 바퀴 사이의 상대 움직임입니다. 두 지점이 함께 올라가는 경우와 바퀴만 차체에 가까워지는 경우를 구분하는 개념도이며 실차 치수는 아닙니다.

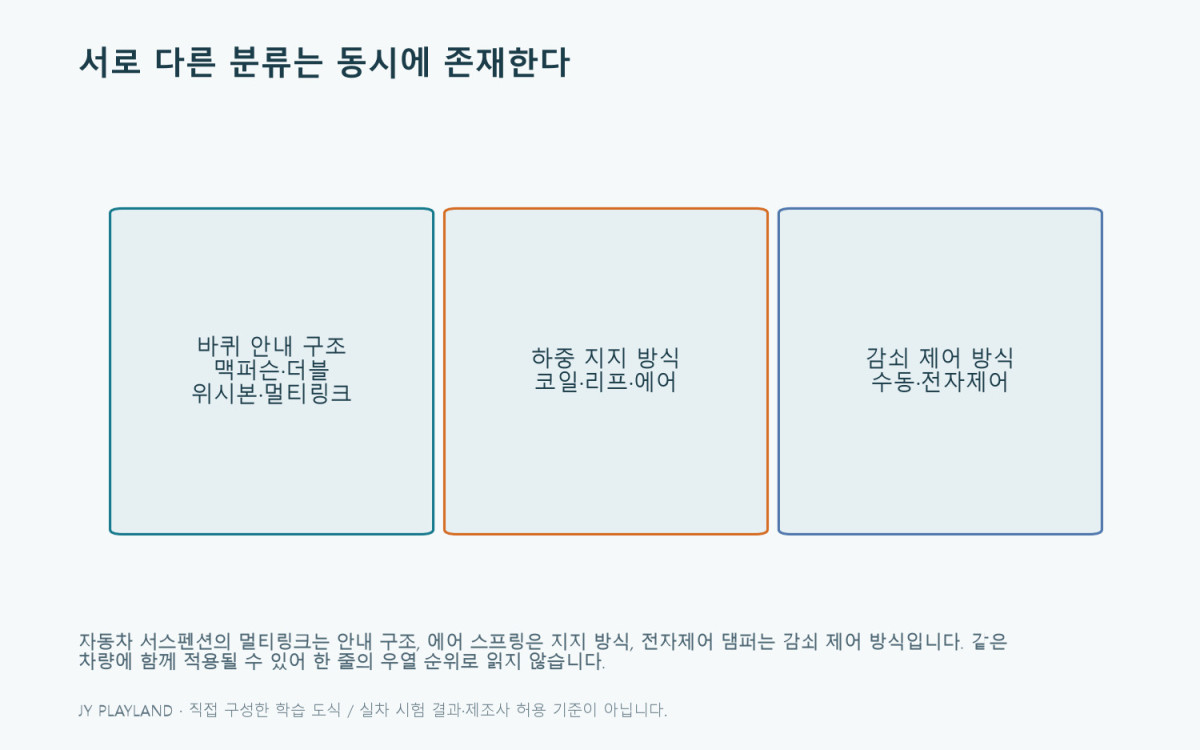

자동차 서스펜션: 서로 다른 분류는 동시에 존재한다 — 본문 원리와 예제를 설명하는 학습용 도식 — 멀티링크는 안내 구조, 에어 스프링은 지지 방식, 전자제어 댐퍼는 감쇠 제어 방식입니다. 같은 차량에 함께 적용될 수 있어 한 줄의 우열 순위로 읽지 않습니다.

이 도식은 본문의 공개 원리와 가상 예제를 설명하기 위해 직접 구성했습니다. 실제 차량의 측정·시험 결과, 설계 치수 또는 부품의 정상 판정 기준이 아닙니다.
