멀티링크 서스펜션 구조와 장단점: 링크가 많은 이유
멀티링크 서스펜션은 여러 링크가 함께 바퀴의 위치와 자세를 안내하는 구조입니다. 링크 개수보다 연결점, 허용 움직임, 하중에 따른 변형을 구분해 이해하는 방법을 정리합니다.
링크 하나가 바뀌면 여러 특성이 함께 바뀝니다
바퀴와 너클은 위아래로 움직이면서 앞뒤·좌우 위치와 기울기·조향각도 조금씩 달라질 수 있습니다. 링크는 이런 움직임을 서로 제약합니다. ‘이 링크는 오직 캠버만 담당한다’는 식의 분담표는 입문용 설명일 뿐 실제 운동을 완전히 나타내지 못합니다.
예를 들어 토 제어에 크게 관여하는 링크의 장착점을 옮기면 상하 운동에 따른 토 변화뿐 아니라 부싱에 걸리는 하중과 주변 부품 간격도 달라질 수 있습니다. 멀티링크 서스펜션의 연결 전체를 함께 검토해야 하는 이유입니다.

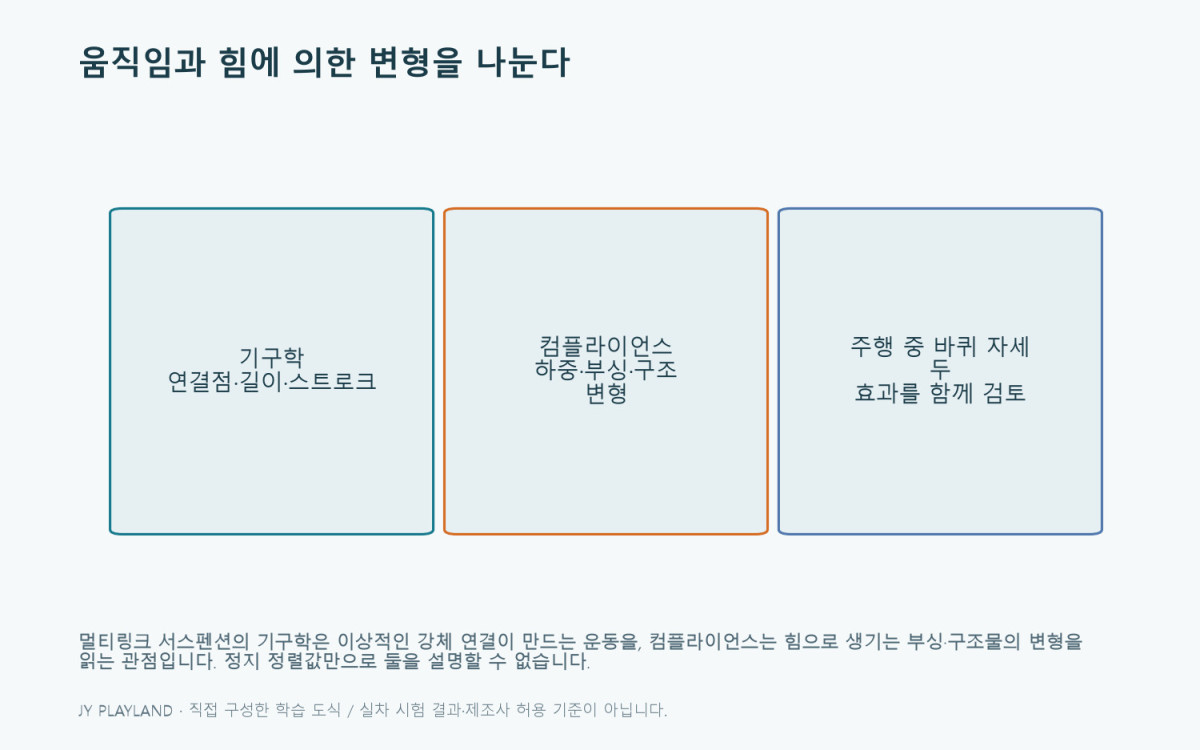

기구학과 컴플라이언스를 나누어 보기
| 구분 | 무엇을 보는가 | 예시 |
|---|---|---|
| 기구학 | 부품을 강체로 가정했을 때 장착점과 길이가 만드는 운동 | 바퀴가 올라갈 때 토·캠버가 어떻게 변하는가 |
| 컴플라이언스 | 힘을 받았을 때 부싱·부품·차체가 변형되는 정도 | 제동력이나 횡력이 작용할 때 바퀴 자세가 얼마나 달라지는가 |
정적 얼라인먼트 값이 같은 두 차량도 링크 배치와 부싱이 다르면 주행 중 거동이 다를 수 있습니다. 정지 상태에서 측정한 캠버·토는 중요한 기준이지만 움직임의 전체 설명은 아닙니다.
왜 비용과 점검 지점이 늘 수 있나요?
여러 연결부에는 부싱·조인트·체결부가 필요합니다. 부품 수가 늘면 공차 관리와 조립, 교환 접근성을 검토할 지점이 많아질 수 있습니다. 그렇다고 멀티링크 차량의 정비비가 항상 일정 배수로 비싸거나 부품 수만큼 고장이 난다는 뜻은 아닙니다. 부품을 따로 교환할 수 있는지, 조인트가 암과 일체형인지도 비용에 영향을 줍니다.
ZF의 공개 멀티링크 자료는 실제 구성 예와 장착 시의 주의점을 설명합니다. 특정 차량 사례를 모든 멀티링크의 부품 구성이나 체결 절차로 일반화하지 마세요.
가상 사례: 링크 하나를 바꾼 뒤 핸들 위치가 달라졌다면
이는 실제 정비 사례가 아닌 생각 실험입니다. 교환한 부품의 길이나 장착 위치, 부싱 방향, 체결 상태가 달라지면 정렬이 변할 수 있습니다. ‘새 부품이므로 정상’이라고 결론 내리기보다 올바른 부품번호·좌우 구분·지정 조립 조건과 정렬 결과를 확인해야 합니다. 증상이 있을 때 사용자가 볼트를 풀어 조정하는 방법은 권하지 않습니다.
멀티링크 차량의 점검 질문 목록
- 어느 링크의 어느 조인트에서 손상이나 유격을 확인했나요?
- 외관의 고무 균열과 기능상 유격을 어떻게 구분했나요?
- 교환하는 부품이 해당 연식·트림·좌우 위치와 일치하나요?
- 제조사가 지정한 하중 상태와 체결 절차는 무엇인가요?
- 작업 후 필요한 얼라인먼트·보정은 무엇이며 결과를 받을 수 있나요?
멀티링크 서스펜션의 링크 개수보다 이 질문에 답할 수 있는 자료와 점검 결과가 차량 관리에 더 직접적으로 도움이 됩니다.
이어서 읽기
공개된 일반 원리를 설명한 글입니다. 특정 차량에는 제조사의 사용설명서와 정비 지침을 우선합니다. 오류 제보는 문의하기로 받습니다.
원리와 점검 자료를 읽는 질문

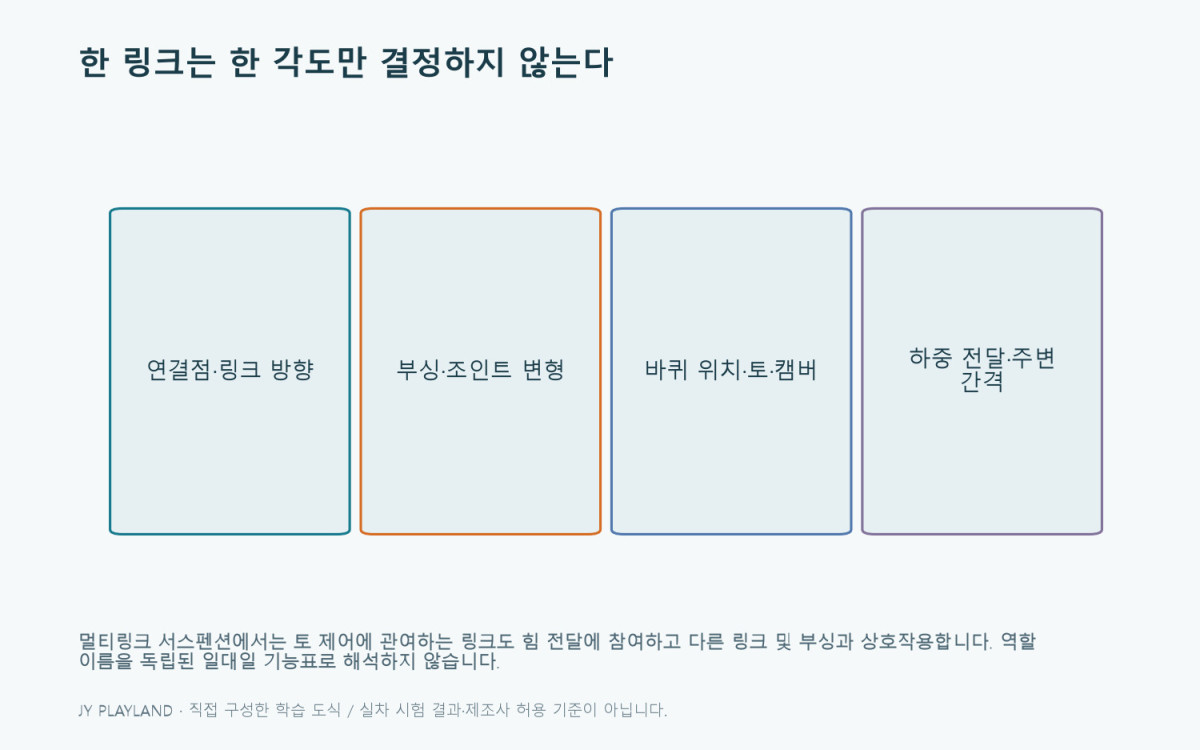

토 링크라는 이름은 토만 담당한다는 뜻인가요?
멀티링크 서스펜션의 역할 이름은 독립된 일대일 기능을 뜻하지 않습니다. 앞에서 설명한 상호작용 때문에 장착점이나 길이가 바뀌면 다른 링크와 부싱을 포함한 전체 연결의 운동·하중·주변 간격을 함께 검토해야 합니다.
설명 그림에 링크의 이름만 있으면 연결점과 허용 움직임을 질문해 보세요. 같은 이름이라도 차량 구성은 다를 수 있습니다. 부품 개수나 별칭으로 성능이나 고장 원인을 계산할 수는 없습니다. 제조사 구조 자료, 기구학 자료, 하중 조건과 정비 기록이 서로 어떤 질문에 답하는지 나누면 자료를 읽는 목적이 분명해집니다. 가려진 연결이나 주어지지 않은 조건은 미확인으로 남깁니다.
정지 얼라인먼트가 같으면 주행 중 자세도 같나요?
정지값은 기준 상태의 중요한 정보지만 링크 배치와 부싱 특성의 전체 설명이 아닙니다. 기구학은 강체로 가정한 연결점과 길이가 만드는 운동을 읽고 컴플라이언스는 힘에 따른 변형을 읽습니다. 두 차량의 정적 캠버와 토가 같아도 이 조건이 다르면 주행 중 바퀴 자세가 달라질 수 있습니다. 어느 자료를 비교하는지 정의부터 맞춰야 숫자의 차이를 제대로 해석할 수 있습니다.
멀티링크 서스펜션 자료에서 스트로크, 하중 방향, 기준 차고와 부싱 조건을 따로 표시합니다. 측정값이 없는 글에서는 특정 변화량이나 성능 우위를 제시하지 않습니다. “링크가 많아 더 좋다”는 문장은 정확한 사양과 목적을 생략한 설명입니다. 타이어와 댐퍼, 차체 및 제어계도 함께 작동하므로 형식 이름과 부품 수만으로 완성차의 거동을 확정하지 않는 것이 중요합니다.

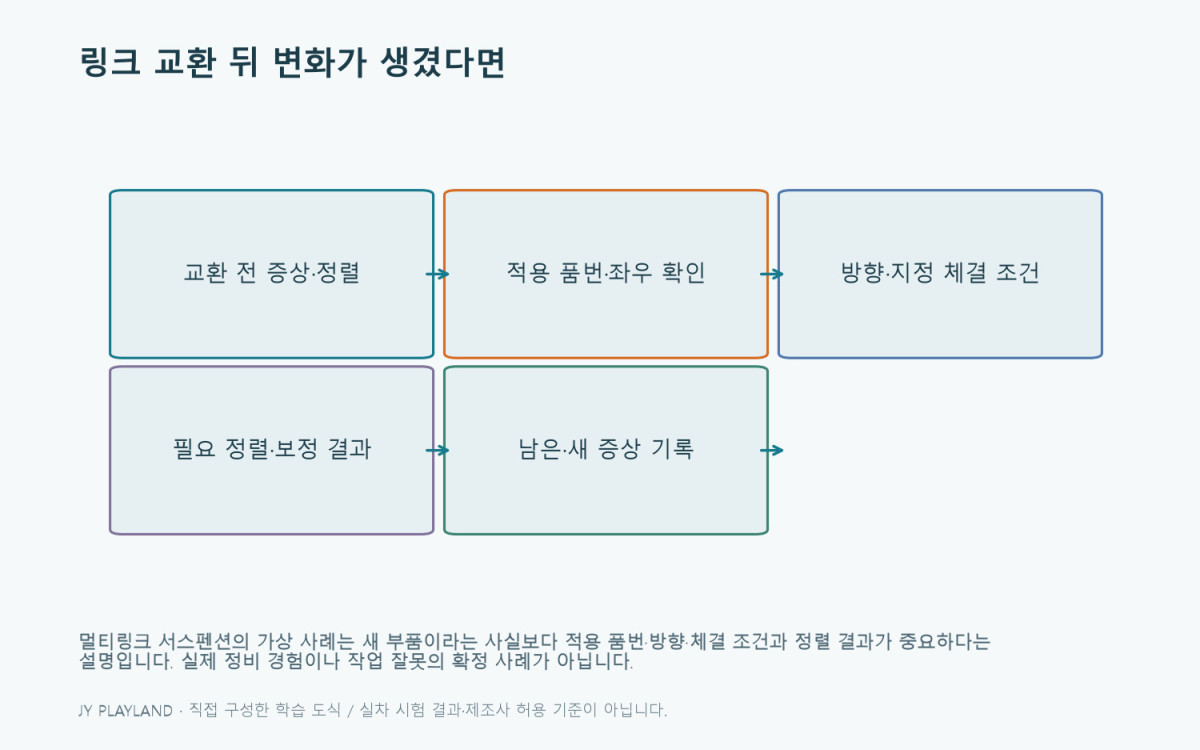

교환 뒤 핸들 위치가 달라지면 무엇을 확인하나요?
본문의 가상 사례는 실제 정비 이력을 주장하지 않습니다. 적용 품번과 길이, 좌우 위치, 부싱 방향과 지정 체결 조건을 확인하고 필요한 정렬 결과를 받는 질문을 설명합니다. 새 부품이라는 사실이 조립과 차량 전체의 정상 상태를 보증하지는 않습니다. 반대로 변화가 생겼다는 사실만으로 특정 작업의 잘못을 확정하지 않습니다. 어느 조건과 자료에서 무엇이 확인됐는지 설명받습니다.

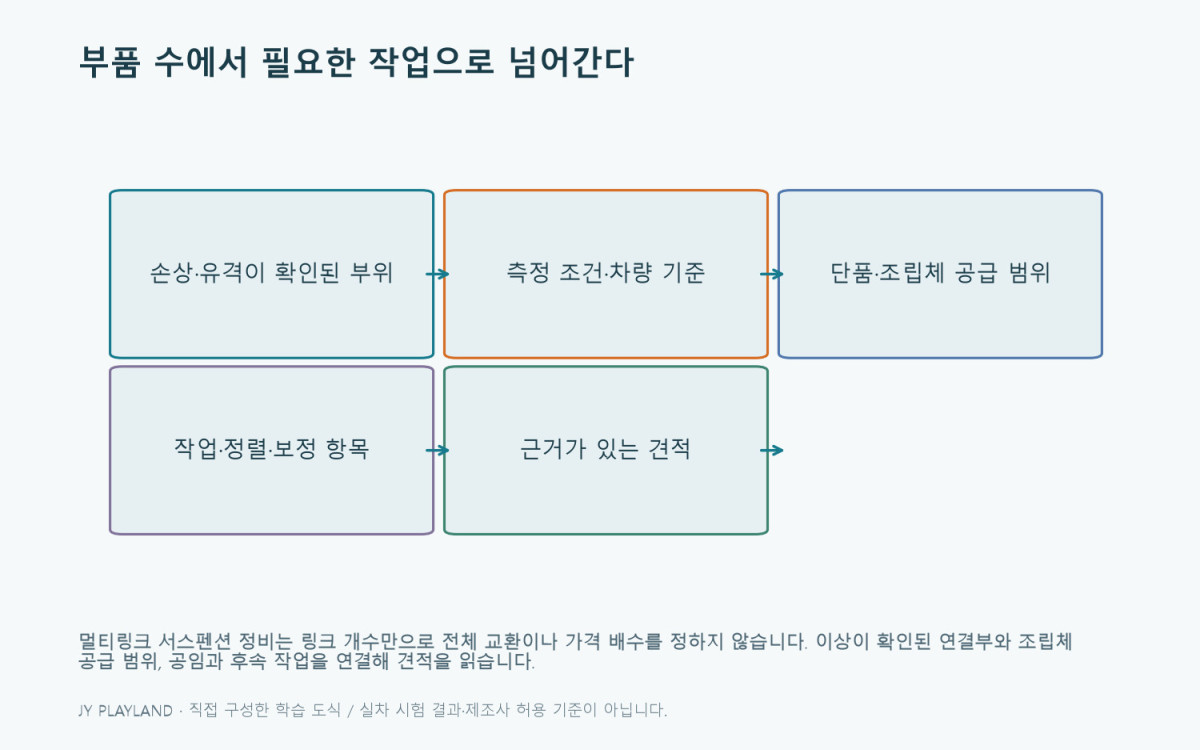

남은 증상과 새 증상, 작업 전후 정렬과 확인 범위를 기록에 붙이면 다음 상담의 출발점이 됩니다. 볼트를 직접 풀어 조정하는 해결법을 적용하지 말고 차량별 절차와 전문 검사를 우선하세요. 견적에서는 유격이나 손상이 확인된 부위와 단품·조립체 공급 범위를 나눕니다. 링크 수만큼 교환이 필요하다거나 일정 배수로 비싸다는 가정 대신 실제 필요한 작업의 근거를 확인합니다.
자료를 보관할 때 구조도, 운동 곡선, 하중 조건과 정비 결과를 각각 구분해 두면 같은 표현을 서로 다른 뜻으로 쓰는 일을 줄일 수 있습니다. 링크의 적용 품번과 확인 위치도 함께 남깁니다. 이 글의 설명 도식은 실제 차량 시험을 대신하지 않으며, 미확인 항목은 제조사 자료와 전문가의 검사 결과로 확인해야 합니다.
학습용 도식으로 관계를 다시 보기
이 도식은 본문의 공개 원리와 가상 예제를 설명하기 위해 직접 구성했습니다. 실제 차량의 측정·시험 결과, 설계 치수 또는 부품의 정상 판정 기준이 아닙니다.
