에어 서스펜션 원리·고장 징후·유지관리 체크포인트
에어 서스펜션은 공기 스프링과 높이 센서, 압축기, 밸브 및 제어가 함께 작동합니다. 주차 후 높이 변화의 관찰과 제조사 진단 절차를 구분하는 기록 방법을 정리합니다.
1. 에어 스프링과 댐퍼의 역할

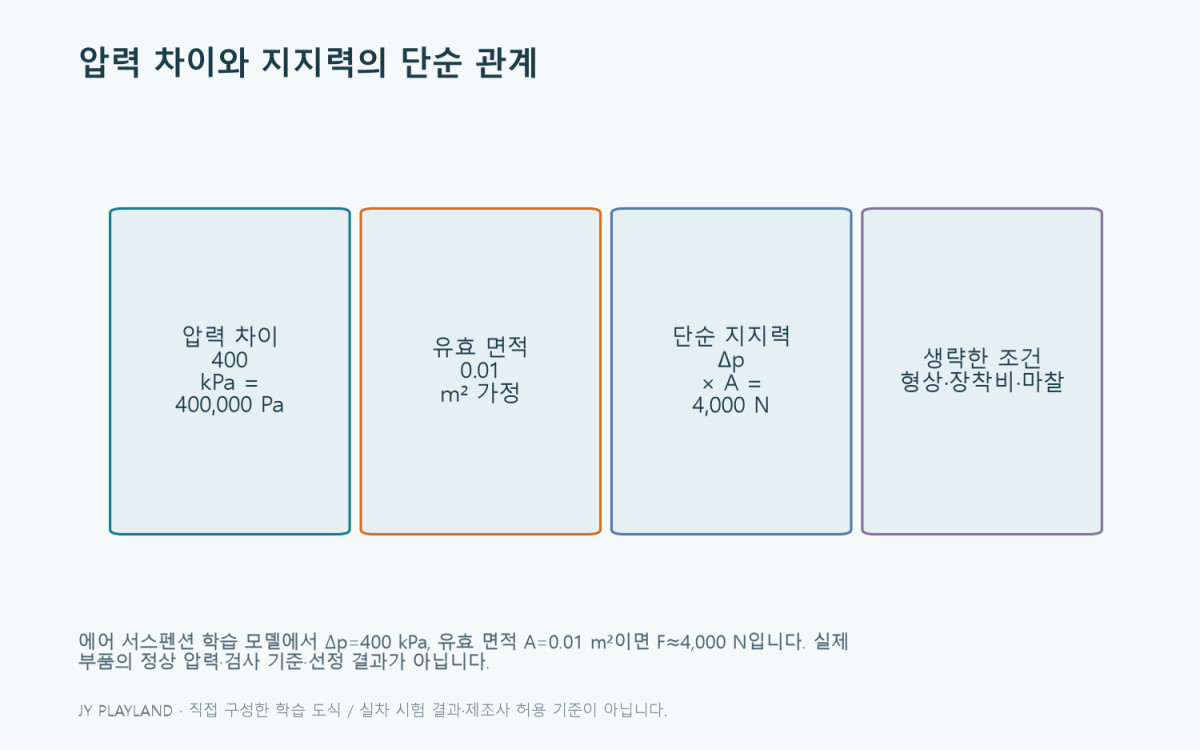

에어 스프링 내부와 외부의 압력 차이가 유효 면적에 작용하면 지지력이 생깁니다. 단순하게는 지지력 F ≈ 압력 차이 Δp × 유효 면적 A로 생각할 수 있습니다. 다만 실제 유효 면적과 부피는 형상과 높이에 따라 달라지고, 장착비와 마찰도 있으므로 이 식만으로 차량 부품을 선정할 수는 없습니다.
가상 계산으로 압력 차이 400 kPa와 유효 면적 0.01 m²를 가정하면 지지력은 약 4,000 N입니다. 같은 면적에서 하중이 늘면 필요한 압력도 달라집니다. 이 숫자는 실제 차량의 정상 압력이나 점검 기준이 아닙니다. 댐퍼는 별도로 상대 운동의 에너지를 소산하며, 감쇠 제어와 차고 제어는 같은 기능이 아닙니다. KYB의 댐퍼 역할 설명을 함께 참고할 수 있습니다.
2. 차고 조절은 무엇을 보고 작동하나요?

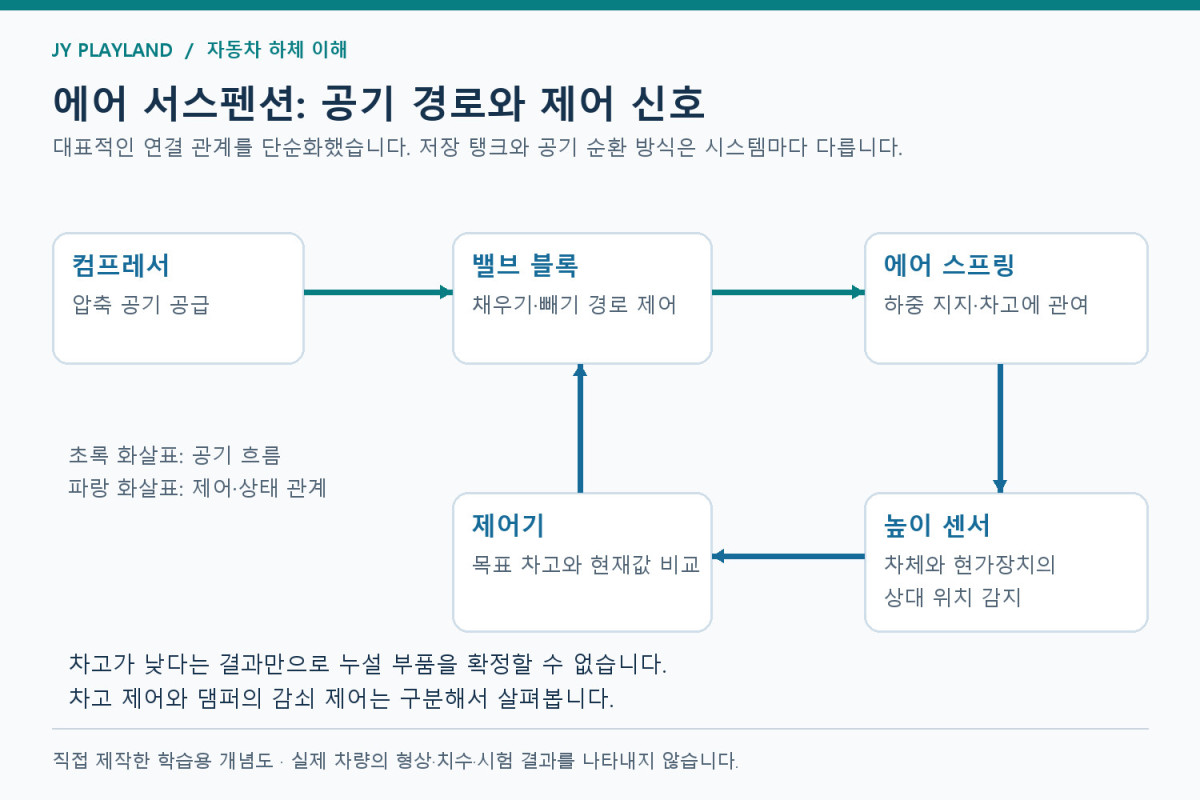

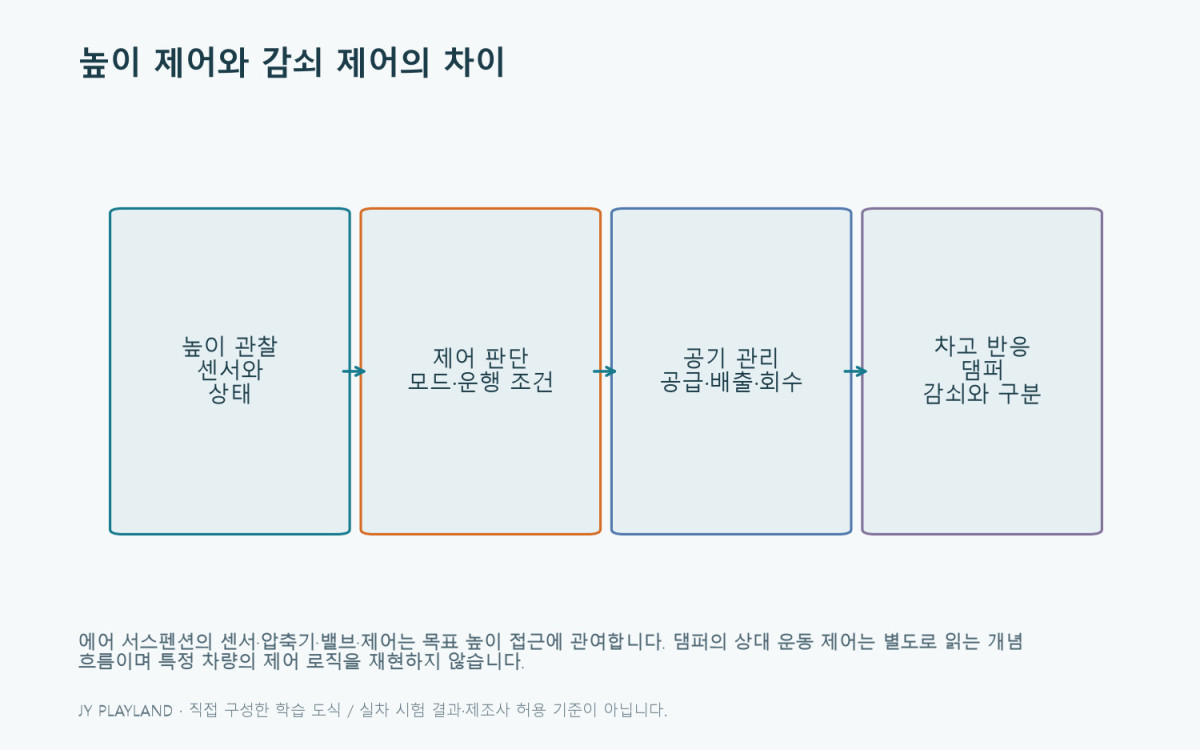

자동 레벨링을 갖춘 에어 서스펜션 시스템은 높이 센서 등으로 상태를 파악하고, 설정과 운행 조건에 따라 공기를 공급하거나 배출·회수해 목표 차고에 접근합니다. 속도에 따른 높이 제한, 적재량 보정, 주차 중 보정은 차종별 제어 전략에 달려 있습니다. 운전자가 정한 높이가 모든 속도에서 유지된다고 가정하면 안 됩니다.
| 비교 항목 | 코일 스프링 중심 시스템 | 에어 스프링을 사용하는 시스템 |
|---|---|---|
| 하중 지지 | 금속 스프링의 변형 | 압력·부피·형상과 공기량 |
| 차고 변화 대응 | 구조와 별도 조절 장치에 따라 다름 | 레벨링 기능이 있으면 조건에 따라 조절 |
| 감쇠 | 별도 댐퍼 특성의 영향 | 별도 댐퍼 특성의 영향 |
| 승차감 판단 | 타이어·강성·감쇠·작동 여유를 함께 확인 | 같은 조건을 함께 확인 |
| 점검 범위 | 스프링·댐퍼·연결부 등 | 공기 계통·센서·제어 상태도 포함 |
3. 관찰할 현상과 아직 확정할 수 없는 것
| 현상 | 기록할 조건 | 그 현상만으로 확정할 수 없는 것 |
|---|---|---|
| 주차 뒤 한쪽 높이가 변함 | 평탄도, 적재량, 시간, 기온, 반복 여부 | 특정 에어 스프링의 누설 |
| 컴프레서 소리가 자주 들림 | 시동·차고 변경과의 관계, 경고 메시지 | 컴프레서 자체의 고장 |
| 차고 변경이 지연되거나 제한됨 | 선택 모드, 차량 상태, 경고 문구 | 밸브 또는 높이 센서의 단독 고장 |
| 충격감이 커짐 | 타이어 조건, 차고 모드, 노면, 최근 정비 | 에어 스프링만의 문제 |
에어 서스펜션 차고를 기록할 때는 안전한 평지에서 같은 적재 조건을 맞추고, 외부에서 일관된 두 지점을 사용합니다. 특정 밀리미터 차이를 모든 차종에 공통인 불량 기준으로 적용하지 않습니다. 주차 시간이 길다는 사실 자체가 누설을 만든다고 단정할 수도 없습니다.
4. 잭업·리프트 작업 전에 확인할 것
일부 차량은 전원이 꺼져 있어도 자동으로 높이를 조절합니다. 예를 들어 Tesla Model X 공식 사용설명서는 해당 장착 차량의 자동 레벨링과 Jack Mode를 안내합니다. 이것은 차종별 절차가 필요한 예시이며, 다른 차량의 메뉴나 작업 순서로 그대로 사용해서는 안 됩니다.
정비소에는 경고 문구, 높이 변화의 조건과 최근 작업 이력을 전달하고, 누설 확인·진단 코드·센서 값 등 어떤 근거로 조치를 정했는지 설명을 요청하세요. 압축 공기 배관과 에어 스프링을 직접 분해하거나 차량 아래에서 높이 변화를 확인하지 않습니다.

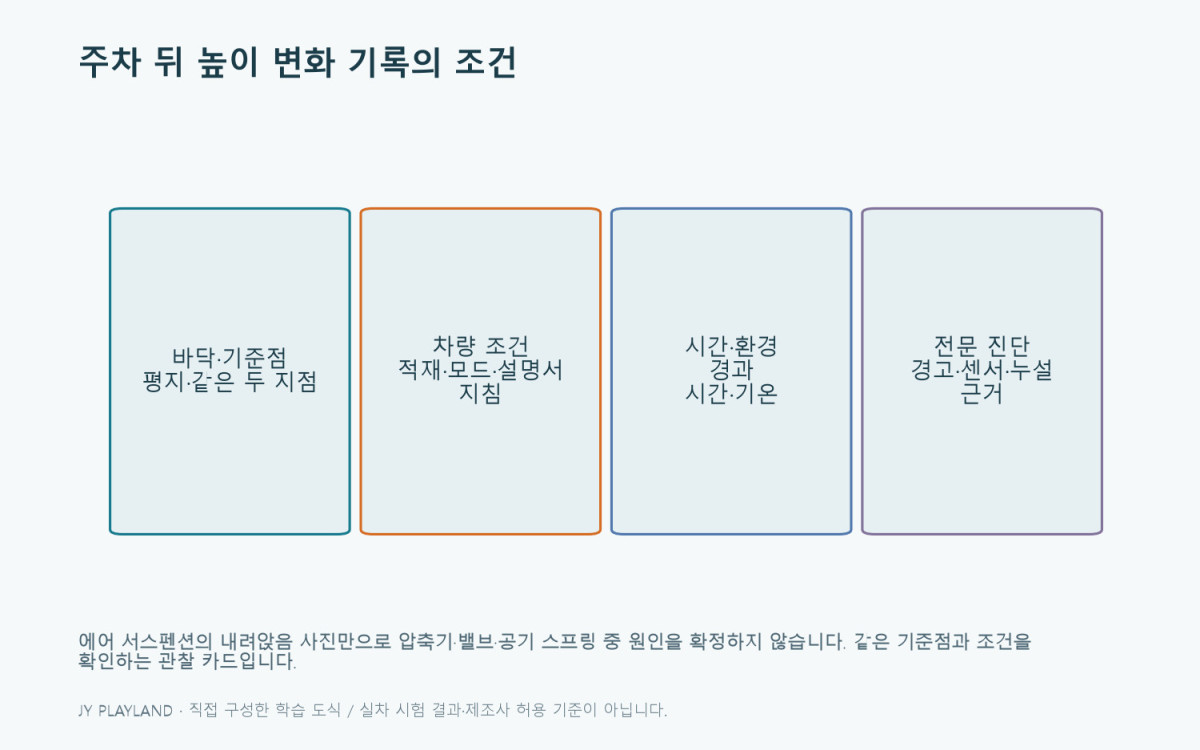

5. 에어 서스펜션: 주차 후 한쪽이 낮아 보일 때 남겨야 할 조건
사진을 비교하기 전에는 아래 확인표에 기준점·적재·모드·온도·경과 시간을 적습니다. 제조사가 지정한 측정 및 높이 조정 조건이 우선입니다.
에어 서스펜션은 공기 스프링뿐 아니라 배관·밸브·센서·제어 상태도 차고에 관여합니다. 내려앉았다는 관찰만으로 압축기나 특정 공기 스프링을 교환해야 한다고 확정할 수 없습니다. 압축기 작동 빈도도 관찰 자료이며 차량별 진단 기준과 함께 해석해야 합니다.
일부 시스템은 정차 중에도 차고가 바뀔 수 있습니다. 차고가 높아 보인다는 이유로 차량 아래에 들어가거나 공기 라인을 풀어서는 안 됩니다. 잭 모드와 지지점, 고압 계통 작업은 해당 차량의 절차를 갖춘 정비소에 맡깁니다.
| 기록 항목 | 적을 내용 | 의미 |
|---|---|---|
| 측정 조건 | 평탄 여부·기준점·적재 | 측정 비교 가능성 |
| 시간 | 주차 직후와 경과 시간 | 변화의 시간 경향 |
| 시스템 상태 | 모드·경고·조정 동작 | 제어 관련 단서 |
| 정비 결과 | 검사 위치·방법·누설 여부 | 원인 확정 근거 |
다음 질문으로 이어가기: 차고를 두 번 재면 값이 다른 이유: 반복 측정과 기준점 기록법 · 쇼크업소버 교체 시기: 증상·점검법·비용 판단
압력 수치와 차고 관찰을 구분하는 연습
에어 서스펜션의 단순 지지력 식은 단위로 검산할 수 있습니다. 400 kPa는 400,000 N/m²이며 여기에 0.01 m²를 곱하면 4,000 N입니다. 면적의 단위가 소거되므로 결과는 힘입니다. 이때 사용하는 압력은 공기 스프링 내부와 외부의 차이입니다. 내부의 절대압력을 차이 압력처럼 넣으면 모델의 의미가 달라집니다. 숫자가 정확히 계산되었다는 사실만으로 실제 부품 압력이나 안전 기준이 정해지지는 않습니다.
같은 지지력이라도 유효 면적이 다르면 필요한 압력 차이가 다를 수 있습니다. 다만 실제 공기 스프링의 면적을 외관 사진으로 재어 식에 넣지 않습니다. 형상과 높이에 따라 유효 면적이 달라지고 장착 조건도 작용하기 때문입니다. 높이가 내려갔다는 관찰은 지지력·공기량·제어의 어떤 한 변수와 일대일로 대응하지 않습니다. 차량별 진단에서는 시스템 상태와 필요한 측정 근거를 함께 읽어야 합니다.
주차 전후 사진의 차이를 읽을 때는 바닥 경사와 촬영 위치를 먼저 확인합니다. 같은 휠 위의 차체 간격을 찍어도 카메라 높이가 달라지면 보이는 비율이 달라질 수 있습니다. 외부에서 안전하게 측정하는 경우에도 같은 기준점·적재·모드와 시간을 기록해야 비교가 가능합니다. 차종별 설명서에서 측정 조건이나 자동 높이 보정 조건을 지정했다면 그 조건이 우선입니다. 일반적인 밀리미터 기준을 모든 차량에 공통으로 적용하지 않습니다.
압축기 작동 횟수와 한 번에 작동한 시간은 서로 다른 기록입니다. 빈도가 높아 보였다는 말만으로 압축기 불량이나 누설 위치를 확정하지 않습니다. 경고 문구와 발생 시점, 최근 정비, 주차 시간 등을 전달하고 어떤 진단 결과로 조치를 정했는지 문의합니다. 높이가 높다는 이유로 차량 아래에 들어가거나 공기 배관을 풀어 보는 행위는 이 관찰 기록의 범위에 포함되지 않습니다.
| 기록 항목 | 무엇을 남길까 | 해석할 때 주의할 점 |
|---|---|---|
| 압력 정의 | 차이 압력인지 절대압력인지 | 단순 계산식의 물리량을 정확히 구분하기 |
| 면적 정의 | 형상 측정이 아닌 유효 면적 가정 | 사진 속 면적을 실제 부품 사양처럼 쓰지 않기 |
| 차고 기준 | 같은 두 기준점과 평지 위치 | 촬영각이나 경사 때문에 생긴 차이를 분리하기 |
| 차량 상태 | 적재·높이 모드·설명서 조건 | 다른 제어 상태의 사진을 직접 비교하지 않기 |
| 시간·환경 | 경과 시간·기온·관찰 시점 | 조건이 바뀐 여러 관찰을 한 결과로 합치지 않기 |
| 작동 기록 | 압축기 빈도와 시간의 구분 | 느낌만으로 특정 부품 교환을 확정하지 않기 |
| 정비 근거 | 경고·센서·누설 검사에서 확인한 것 | 사진 관찰과 차량별 진단 판정을 연결하기 |
| 작업 조건 | 잭 모드·지지점의 차량별 지침 | 일반 설명을 실제 고압 계통 작업 절차로 쓰지 않기 |
